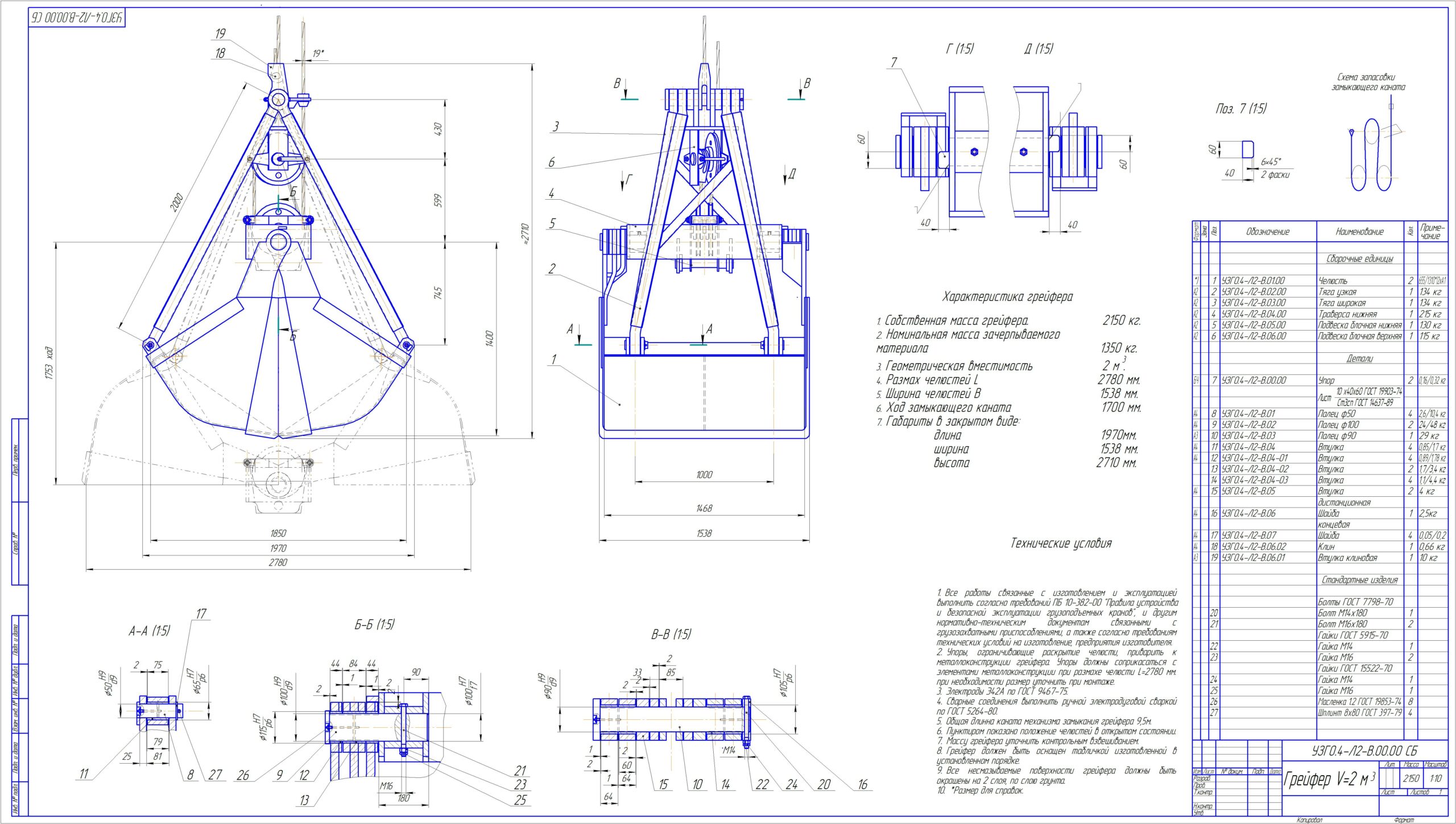

Грейфер V=2м3

Грейфер. Объём 2 м куб. Предназначен для сыпучих материалов. Спроектирован и изготовлен в г. Орске по заказу Ибн Хаттаба

Состав: СБ

Софт: КОМПАС-3D 16

Файлы:
Грейфер V=2м 511/
Грейфер V=2м 511/УЗГО.4-Л2-В.05.01 Ось 80.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06 Шайба концевая.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.06 Лист гнутый.cdw
Грейфер V=2м 511/Грейфер V=2м.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02.04 Уголок.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.00 Подвеска блочная верхняя.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02 Палец ф100.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.03 Палец ф90.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.07 Втулка распорная 80.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.05.00 Подвеска блочная нижняя.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.04 Втулка бронза.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02.01 Ушко верхнее..cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.02.01 Блок ф340.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.03 Основание.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.01 Проушина.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.02.00 Блок.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.04 Ось верхней траверсы 80.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.01 Палец ф50.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.06.01 Втулка клиновая.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.04.00 Траверса нижняя.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.04 Пластина дистанционная.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.01.00 Кохух.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05 Втулка дистанционная.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.01.00 Челюсть.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.07 Шайба.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.03 Направляющая втулка.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.03.02 Ушко нижнее.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.02 Ось 65.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.04.02 Лист нижний.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.05 Ось ограничительная.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.02.04 Кольцо.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02.02 Ушко нижнее.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.03 Ось резьбовая.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.07 Втулка распорная 85.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.05 Втулка вращающаяся.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02.03 Лист.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.02 Клин.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.04 Втулка распорная.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.00 Металлоконструкция верхней траверсы.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.04.01 Лист.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02.00 Тяга узкая.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.05 Держатель.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.06 Втулка.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.06.01.02 Проушина нижняя.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.06 Втулка распорная 65.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.02.02 Пыльник.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.03.00 Тяга широкая.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.02.01 Ушко верхнее.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.03.01 Ушко верхнее.cdw
Грейфер V=2м 511/УЗГО.4-Л2-В.05.02.03 Кольцо дистанционное.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

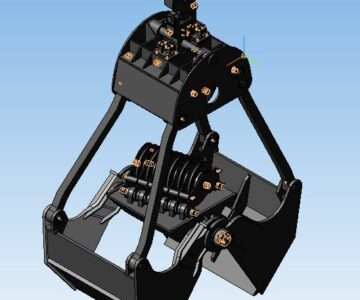

Грейфер V=1,6
Рейтинг: 150
Софт: КОМПАС-3D 14
Состав: 3D Сборка
0
13
198
2688
Грейфер V=1,6
Грейфер V=2 м.куб
Рейтинг: 200
Софт: КОМПАС-3D 15
Состав: 3D сборка
4
5
276
2313
Грейфер V=2 м.куб
Ремонт грейфера
Рейтинг: 50
Софт: AutoCAD 2008
Состав: ВО, СБ, деталировка
0
5
0
294
Ремонт грейфера

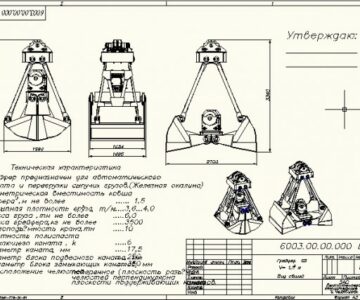

Грейфер рудный V=1, 5
Рейтинг: 40
Софт: DWG
Состав: ВО
0
7
289
13345
Грейфер рудный V=1, 5
Дата: 2015-06-15
Просмотры: 32250
Язык: Русский Язык документа
Скачать актуальную
версию КОМПАС-3D
12 комментариев
Вверх Вниз
    1
    Евгений
    2015-09-16 в 06:50 ⋅

    Добрый день Евгений интересный проект, подскажите был ли он изготовлен в металле (про Ибн Хаттаба думаю юмор)?

      6
      chuikov
      2019-10-16 в 09:54 ⋅

      Конечно юмор.
      Да, был изготовлен.

    2
    Пользователь
    2015-09-18 в 06:47 ⋅

    Добрый день!
    Да, был изготовлен.

    3
    Евгений
    2016-02-29 в 06:38 ⋅

    Добрый день Евгений есть ли у Вас грейфер V=4м. куб тяжелой серии?

    4
    Пользователь
    2016-02-29 в 15:39 ⋅

    Добрый! Нет. Это всё, что есть.

    5
    Евгений
    2019-10-16 в 07:40 ⋅

    Добрый день! При сборке и работе данного грейфера не было проблем?
    Интересует втулка клиновая на подвеске блочной верхней, не слишком ли длинная. Не будет задевать нижний блок?

    7
    chuikov
    2019-10-16 в 12:19 ⋅

    Сейчас сказать не могу, т.к. это было 4 года назад.
    Проверьте собираемость в 3D.

    8
    Евгений
    2019-10-17 в 08:51 ⋅

    Собрался он нормально, единственное в закрытом состоянии между втулкой клиновая подвески блочной верхней находясь в вертикальном положении (так как без троса собрали грейфер) и блоком нижним 1 мм.
    Я так думаю при запасовки каната она повернется на угол обхвата тросом блока нижнего и не будет задевать его.
    Правильно моё предположение?

    9
    chuikov
    2019-10-17 в 10:58 ⋅

    Скиньте, мне пожалуйста, т.к. не могу скачать.

      10
      Дмитрий
      2019-10-17 в 11:16 ⋅

      Все Вы можете. Не чего было плодить разные учетные записи.
      У вас на учетке автора куча рейтинга, так же авторы свои работы скачивают без рейтинга.
      Вам не составит труда восстановить доступ через яндекс. Отличие между учетками в том что в одной вы написали в почте ya.ru а во второй yandex.ru.

    12
    Евгений
    2019-10-25 в 07:41 ⋅

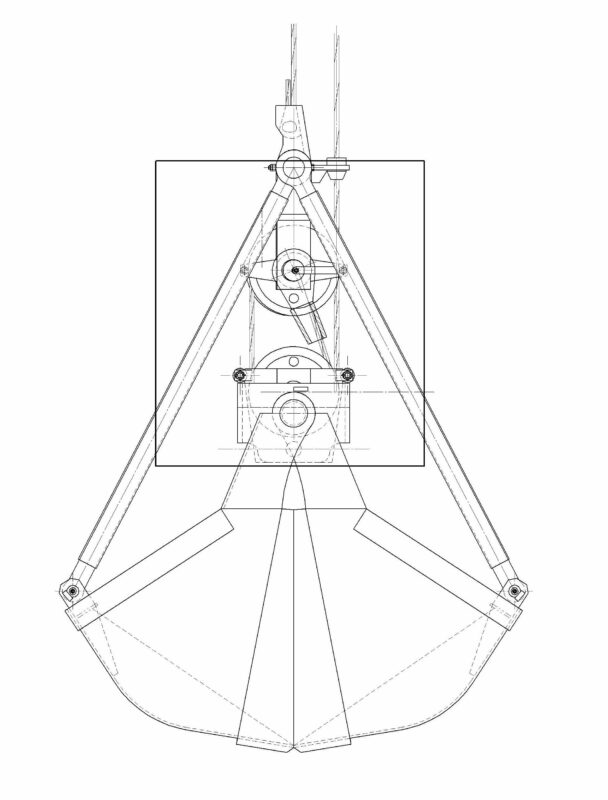

    Евгений посмотрите пожалуйста картинку, повернул втулку клиновую относительно тросса и не задевает блок нижний. Вопрос так и должно быть или Вы уменьшали втулку клиновую?
