Грейфер V=1,6

Грейфер V=1,6

200

2756

150

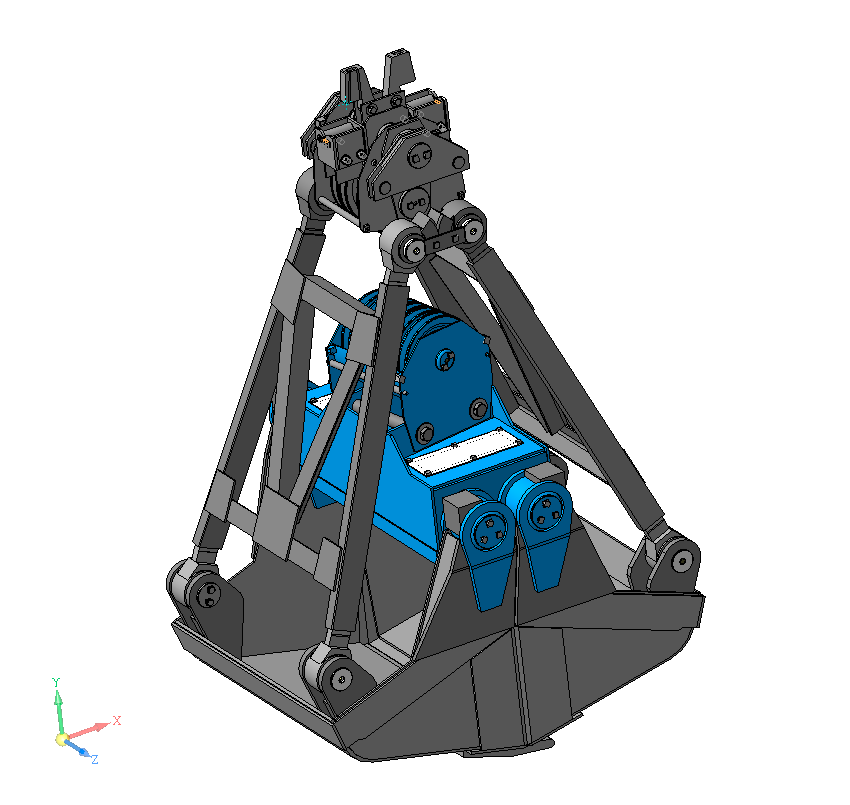

грейфер двухчелюстной двухканатный для перегрузки строительных материалов песка сухого, гранулированного асфальта.

3D Модели Грейфер

Автор

Евгений

Дата

04.11.2014

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 14 Как открыть?

Содержимое архива

Грейфер V=1,6 в объёме
- Упор.m3d
- КМП-V1,6.05.000 Блок верхний
  - КМП-V2,0.09.017-01 Балансир.m3d
  - КМП-V2,0.09.017 Балансир.m3d
  - КМП-V1,6.05.006 Втулка.m3d
  - КМП-V1,6.05.002 Щека.m3d
  - КМП-V2,0.09.001 Крышка.m3d
  - КМП-V2,6.09.002 Ось.m3d
  - КМП-V1,6.05.001 Ось.m3d
  - КМП-V2,0.09.005 Блок.m3d
  - КМП-V2,0.09.010 Ось.m3d
  - КМП-V2,0.09.200 Щека опорная
    - КМП-V2,0.09.202 Планка.m3d
    - КМП-V2,0.09.200 СБ Щека опорная.a3d
    - КМП-V2,0.09.201 Щека.m3d
  - КМП-V1,6.05.000 СБ Блок верхний.a3d
  - КМП-V1,6.05.004 Ролик.m3d
  - КМП-V2,0.09.009 Шайба.m3d
  - КМП-V1,6.05.003 Серьга.m3d
  - КМП-V1,6.05.009 Накладка.m3d
  - КМП-V1,6.05.008 Накладка.m3d
  - КМП-V2,0.09.015 Шпилька.m3d
  - КМП-V2,0.09.025 Втулка распорная.m3d
  - КМП-V1,6.05.007 Ролик.m3d
  - КМП-V1,6.05.005 Шпилька.m3d
  - ГОСТ 19853 Масленка 1.2 Ц6.m3d
  - КМП-V2,0.09.004 Втулка распорная.m3d
  - КМП-V3,0.09.002 Ролик.m3d
  - Thumbs.db
  - КМП-V2,0.09.002 Кольцо распорное.m3d
  - КМП-V2,0.09.020 Шайба.m3d
  - КМП-V2,0.09.008 Крышка.m3d
  - КМП-V1,6.05.200 Кронштейн
    - КМП-V1,6.05.204 Ось.m3d
    - КМП-V1,6.05.20-01 Планка.m3d
    - КМП-V1,6.05.200 СБ Кронштейн.a3d
    - КМП-V1,6.05.203 Кронштейн.m3d
    - КМП-V1,6.05.202 Кронштейн.m3d
    - КМП-V1,6.05.201 Планка.m3d
    - Планка _ КМП-V1,6.05.206.m3d
  - КМП-V2,0.09.003 Кольцо пружинное.m3d
  - КМП-V2,0.09.018 Шпонка.m3d
  - КМП-V1,6.05.300 Щека
    - КМП-V1,6.05.301 Щека.m3d
    - КМП-V1,6.05.303 Втулка.m3d
    - КМП-V1,6.05.300 СБ Щека.a3d
    - КМП-V1,6.05.302 Накладка.m3d
  - Подшипник 60218 ГОСТ 7242-81
    - 60218 ГОСТ 7242-81 Шарик.m3d
    - ГОСТ 7242-81 Подшипник 60218.a3d
    - 60218 ГОСТ 7242-81 Кольцо наружное.m3d
    - 60218 ГОСТ 7242-81 Кольцо внутренее.m3d
    - 60218 ГОСТ 7242-81 Кольцо защитное.m3d
  - КМП-V2,0.09.007 Ось.m3d
  - КМП-V2,0.09.011 Втулка распорная.m3d
  - КМП-V1,6.05.100 Втулка клиновая
    - КМП-V1,6.05.002 Щека.m3d
    - КМП-V1,6.05.100 СБ Втулка клиновая.a3d
    - КМП-V1,6.05.101 Щека.m3d
    - КМП-V1,6.05.102 Щека.m3d
  - Втулка распорная _ КМП-V2,0.09.11.m3d
  - КМП-V2,0.09.019 Клин.m3d
- Грейфер.jpg
- Траверза нижняя
  - Сектор зубчастый.m3d
  - Шайба.m3d
  - Проушина
    - Проушина.m3d
    - Проушина внутренняя (изменена на 2м).m3d
    - Втулка.m3d
    - Проушина.a3d
  - Шпонка призматическая.m3d
  - Шайба 1.m3d
  - Клин.m3d
  - Втулка.m3d
  - Лист.m3d
  - Втулка 1.m3d
  - Ось.m3d
  - Крышка люка.m3d
  - Корпус траверзы
    - Лист нижний.m3d
    - Шайба.m3d
    - Лист срединный.m3d
    - Кронштейн.m3d
    - Втулка.m3d
    - Лист.m3d
    - Лист передний.m3d
    - Корпус траверзы.a3d
    - Стенка внутренняя.m3d
    - Уголок 70х70х8.m3d
  - Траверза нижняя.a3d
- Валик.m3d
- Шайба11.m3d
- Шайба.m3d
- Масленка 1.2.Ц6 ГОСТ 19853-74.m3d
- Проушина
  - Серьга 01.m3d
  - Стяжка.m3d
  - Проушина.a3d
- Грейфер.a3d
- Копия Валик.m3d
- Шайба 1.m3d
- Рама тяг
  - Стяжка 1.m3d
  - Распорка.m3d
  - Стяжка.m3d
  - Косынка 1.m3d
  - Рам тяг.a3d
  - Косынка 2.m3d
  - Косынка.m3d
- Шайба 2.m3d
- Ось.m3d
- Табличка.m3d
- Тяга 2
  - Копия Тяга.a3d
- Тяга 1
  - Проушина.m3d
  - Тяга.a3d
  - Уголок.m3d
  - Сектор зубчатый.m3d
  - Втулка.m3d
  - Копия проушина зер..m3d
  - Копия Проушина.m3d
- Втулка клиновая
  - Втулка клиновая.m3d
  - Втулка клиновая.a3d
  - Щека.m3d
- челюсть ковша 1,6
  - щека.m3d
  - нож нижний.m3d
  - Лист 1.m3d
  - зуб.m3d
  - ребро.m3d
  - Лист.m3d
  - ребро1.m3d
  - Деталь.m3d
  - полоса.m3d
  - днище.m3d
  - челюсть.a3d
  - челюсть - копия.a3d
  - нож боковой.m3d
- Траверза верхняя
  - Полоса.m3d
  - Лист 2.m3d
  - Ребро.m3d
  - Лист 1.m3d
  - Обечайка.m3d
  - Втулка.m3d
  - Лист.m3d
  - Косынка.m3d
  - Стенка.m3d
  - Платик.m3d
  - Траверза верхняя.a3d
  - Ухо.m3d
- Планка.m3d
- Валик 3.m3d
- Блок нижний
  - КМП-V2,0.10.100 СБ - Щека
    - Лист.m3d
    - Накладка.m3d
    - Щека.m3d
    - Щека.a3d
  - КМП-V2,0.10.200 СБ - Кожух
    - Кожух.a3d
    - Кожух.m3d
    - Уголок.m3d
  - Шайба.m3d
  - Втулка распорная.m3d
  - Подшипник 218
    - Подшипник 219.a3d
    - Обойма наружная.m3d
    - Шарик.m3d
    - Обойма внутренняя.m3d
  - Балансир.m3d
  - Кольцо распорное.m3d
  - Клин.m3d
  - Блок.m3d
  - Втулка расп..m3d
  - Ось.m3d
  - Блок нижний.a3d
  - Крышка.m3d
  - Шпилька.m3d
