Грохот эксцентриковый СМ-61

СибАДИ, ТНКИ, Вибротехника, Грохот Эксцентриковый,2016

Исходные данные: П=20 м^2/ч

Содержание
Введение
1. Обзор – назначение и область применения, состояние отрасли
2. (обзор и сравнение с зарубежными машинами).
3. Расчет геометрических параметров:,
3.1 Частоты вращения;
3.2 Кинематического привода;
3.3 Потребляемой мощности;
3.4 Подбор двигателя.
4. Расчет производительности (проверочный)
5. Перечень графического материала:
5.1 Общий вид;
5.2 Установочный чертеж.
Заключение
Список использованных источников

В данном курсовом проекте была разработана новая конструкция грохота эксцентрикового. Разработанная конструкция имеет ряд преимуществ по сравнению с существующими аналогами. Произведенная модернизация позволили сократить металлоемкость и упростить конструкцию, а также сократить время перенастройки грохота при просеивании сыпучих материалов с различными физическими свойствами. Изменение конструкции вибратора позволяет, без значительных изменений и затрат по времени на монтаж дополнительных элементов, за счет изменения наклона вибратора, а следовательно и направления возбуждающей силы, изменять параметры работы грохота. После произведенных изменений в конструкции грохота не наблюдается потерь в производительности, следовательно, модернизацию можно считать удачной.

Состав: Грохот Эксцентриковый (ВО), Эксцентриковый Вал (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

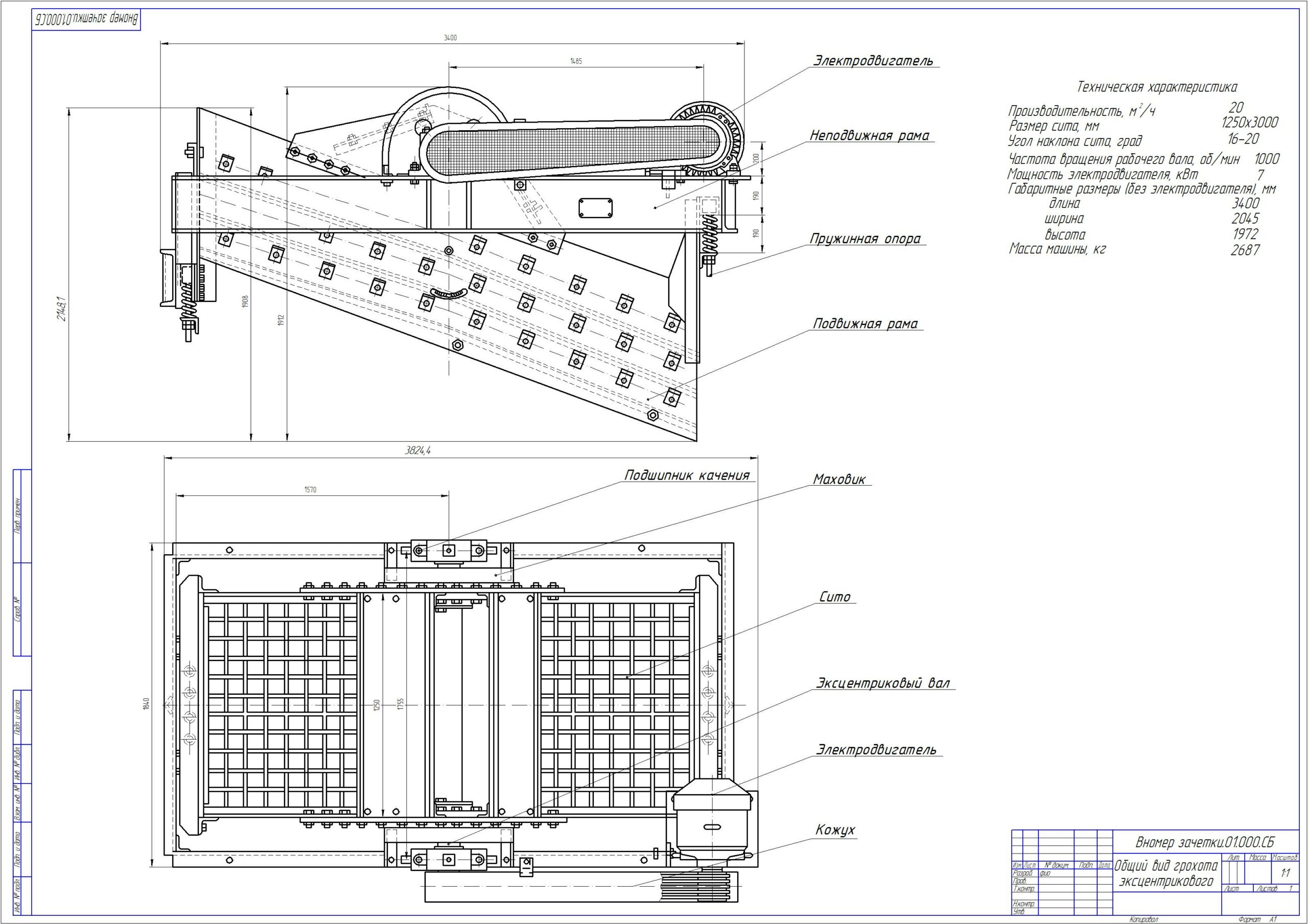

Общий вид грохота эксцентрикового _ В45.01.000.cdw
Эксцентриковый вал.cdw
Raschet_i_obyasnenie (2).docx
Soderzhanie.docx
