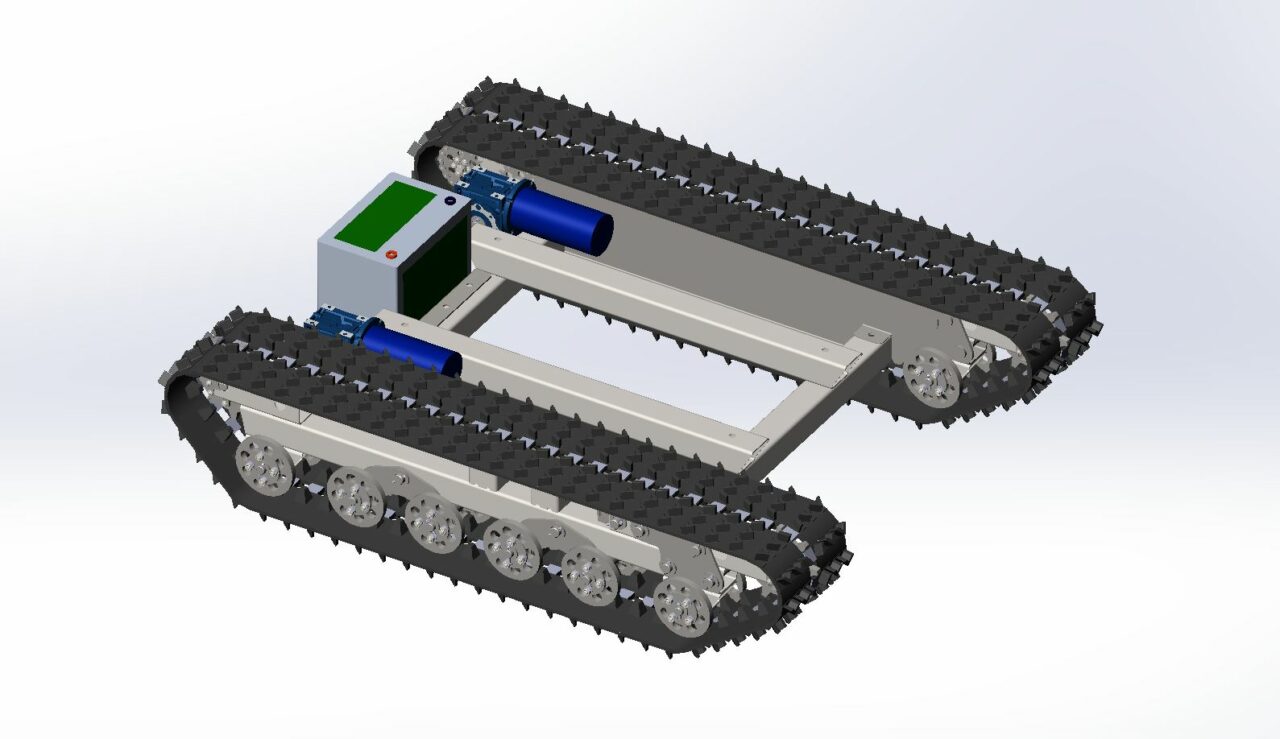

Проект самоходной гусеничной тележки разработан с учётом быстрого и дешёвого ремонта оригинальных компонентов. В основе лежит рама из трубы, листовые детали режутся на лазере без дальнейшей мехобработки, равно как и трубы на труборезе. Заложено минимум мехобработки - в основном токарная валов и осей. Исключены покупные изделия от снегоходов, кроме самой гусеницы. Все детали легко вырезаются на лазерном станке и имеют больший запас прочности, чем пластиковые детали снегохода. Цепные звёздочки также режутся на лазерном станке, т.к. имеют оригинальную конструкцию для быстрой замены при ремонте. Аккумулятор (тяговая батарея) на 24 В питает два бортовых мотор-редуктора. Расчётная скорость агрегата порядка 10 км/ч, вес 125 кг с учётом аккумулятора и редукторов. Расчётная снаряжённая масса - 250 кг. Боковая защита изнутри представлена условно. Две продольные трубы в середине служат базой для установки или крепления, к примеру, барабана для разминирования.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Гусеничная тележка самоходная
Гусеничная тележка самоходная
Игорь Панферов
-
Гусеничный самоходный модуль.STEP
Александр Шуленин
Rasl
В чертеже есть некоторые неточности. Одна из них критичная. Выявляется только после сварки корпуса. А именно ширина шайбы-проставки для оси приводной звезды должна быть на один миллиметр меньше. Их четыре штуки. Применяя их, ось приводной звезды встает в посадочное место не до конца. Думая что все учтено варишь узел \"по месту\". Сварка по месту приводит к фиаско. Рама на выброс. Ошибку нашел не сразу. Несколько раз перепроверял сборочные чертежи. Но все же нашел через сечения.
Спасибо за обратную связь! Не совсем понял, почему рама на выброс, если узел приводной звезды устанавливается в раму в сборе и при несоответствии размерной цепи (допуски на толщины исходных материалов) можно всегда исправить - снять лишний материал. К тому же я не выставлял сборочные чертежи или вообще какие-либо чертежи по этому проекту. Модель как раз для возможности использовать свои материалы, расчёты и знания.
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день. Какие габариты тележки?
Здравствуйте! 1080*1340*325
в солидворкс есть?
Сам проект разработан в Солидворксе, но я выложил в универсальном формате.
солид открывает step
