ТГ1.00.00.000СБ Тележка гусеничная

0
154
4069
10
2
300

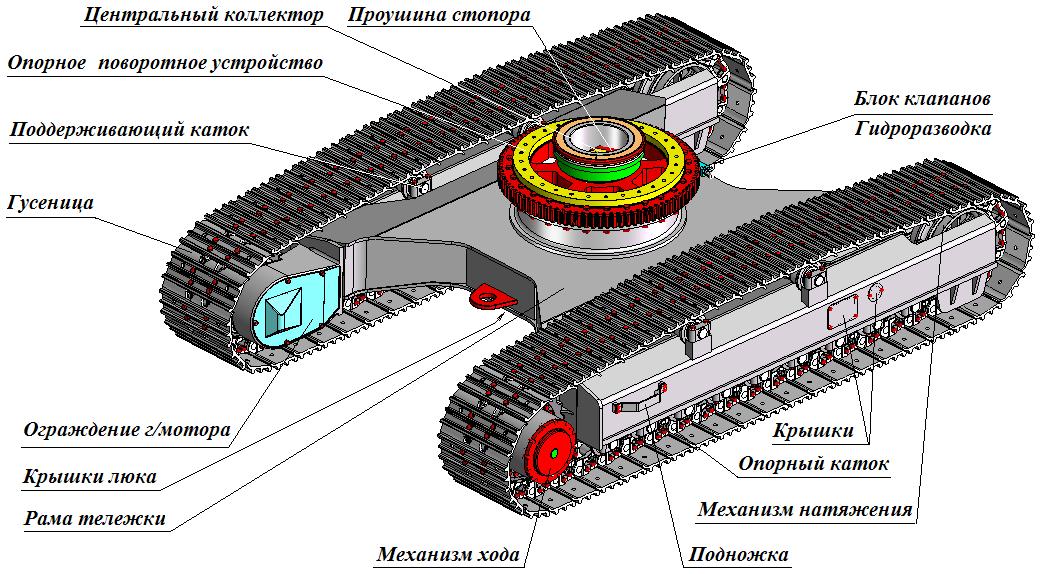

3D модель ТГ1.00.00.000СБ Тележка гусеничная

Тележка гусеничная тракторного типа, является опорным базовым узлом экскаватора ЭО-4220Е, предназначена для преобразования вращательного движения ведущих колёс приводов хода в поступательное движение машины и передачи веса машины на грунт.
В гусеничную тележку входят: несущая рама с нижними откатными крышками люка, механизмы хода с крышками ограждения гидромоторов, механизмы натяжения гусениц с крышками для ремонта и заправки, опорные и поддерживающие катки, гусеницы, центральный коллектор, блок клапанов, сварной бачок, гидроразводка и опорное поворотное устройство (ОПУ).
Тележка соединяется с поворотной платформой через ОПУ. Центральный коллектор фиксируется относительно платформы проушиной стопора.

3D Модели Гусеничная тележка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Есефьев Александр
Дата
21.11.2016
Язык
Русский
Состав
Модели деталей и сборок 3D
Софт
SolidWorks 2007 Как открыть?
Содержимое архива
  • ТГ1Тележка гусеничная
    • Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
    • ТГ1.00.00.002 Крышка.SLDPRT
    • Болт М8-8gх65.36.019 ГОСТ 7798-70.SLDPRT
    • Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
    • ТГ1.00.00.004 Крышка.SLDPRT
    • 4225.16.72.000СБ Механизм хода
      • 4225.16.72.037 Стакан.SLDPRT
      • 4225.16.72.036 Муфта.SLDPRT
      • 4225.16.72.015 Корпус 6х59.SLDPRT
      • Винт В1.М10-6gх35.56.019 ГОСТ 17475-80.SLDPRT
      • Кольцо А35 ГОСТ 13940-86.SLDPRT
      • Водило тихоходное
        • 4225.16.72.007 Кольцо.sldprt
        • 4225.16.72.001 Водило 3,5х48.SLDPRT
        • Кольцо В95 ГОСТ 13941-86.SLDPRT
        • Подшипник 502310 ГОСТ 5377-79
          • Ролик15х15.SLDPRT
          • Обойма 50х65х27.SLDPRT
          • Кольцо 355-365-58-2-3 ГОСТ 9833-73.SLDPRT
          • Подшипник 502310 ГОСТ 5377-79.SLDASM
        • Водило тихоходное.SLDASM
        • Подшипник 502210 ГОСТ 5377-79
          • Обойма 50х60,4х20-01.SLDPRT
          • Ролик-01.SLDPRT
        • Кольцо В50 ГОСТ 13942-70.sldprt
        • 4225.16.72.002 Диск.sldprt
        • 4225.16.72.003 Сателлит 6х23.sldprt
      • 4225.16.72.019 Шайба упорная 64.SLDPRT
      • 4225.16.72.035 Вал-шестерня m2z21-m2z16.SLDPRT
      • 4225.16.72.016 Шестерня 6х13.SLDPRT
      • 4225.16.72.038 Прокладка.SLDPRT
      • Винт М12-8g x 40 ГОСТ 11738-84.SLDPRT
      • Водило быстроходное
        • Кольцо А30 ГОСТ 13940-86.SLDPRT
        • 4225.16.72.009 Водило.SLDPRT
        • Водило быстроходное.SLDASM
        • Подшипник 502306 ГОСТ 5377-79
          • Ролик ф10.SLDPRT
        • 4225.16.72.011 Диск.sldprt
        • Кольцо В62 ГОСТ 13941-86.SLDPRT
        • 4225.16.72.005 Сателлит 3х28.SLDPRT
        • Подшипник 2306КМ ГОСТ 8328-75.SLDPRT
        • 4225.16.72.010 Кольцо.SLDPRT
      • Подшипник 502210 ГОСТ 5377-79
        • Обойма 50х60,4х20-01.SLDPRT
        • Обойма 50х60,4х20.SLDPRT
        • Подшипник 502210 ГОСТ 5377-79.SLDASM
        • Ролик-01.SLDPRT
      • 4225.16.72.031 Кольцо.SLDPRT
      • 4225.16.72.014 Шестерня.SLDPRT
      • 4225.16.72.048 Водило.SLDPRT
      • 4225.16.72.034 Пружина.SLDPRT
      • 4125.85.00.016 Штуцер.SLDPRT
      • 4225.16.72.025 Шестерня.SLDPRT
      • 4225.16.72.022 Диск ведомый.SLDPRT
      • Кольцо 355-365-58-2-3 ГОСТ 9833-73.SLDPRT
      • 4225.16.72.020 Диск фрикционный1.SLDPRT
      • Винт М12-8g x 30 ГОСТ 11738-84.SLDPRT
      • 4225.16.72.019 Шайба упорная2х64.sldprt
      • 4225.16.72.039 Винт.SLDPRT
      • 4225.16.72.017 Пробка.SLDPRT
      • 4225.16.72.032 Кольцо уплотн..SLDPRT
      • Кольцо 4225.16.72.046 170-175-36-2-3 ГОСТ 9833-73.SLDPRT
      • Шайба 12 65Г 019 ГОСТ 6402-70 СТП 2.12-72.SLDPRT
      • Кольцо 034-040-036-2-2.SLDPRT
      • 4225.16.72.102 Корпус.SLDPRT
      • Кольцо 4225.16.72.045 140-145-36-2-3 ГОСТ 9833-73.SLDPRT
      • Водило среднее
        • Подшипник 502310 ГОСТ 5377-79
          • Ролик15х15.SLDPRT
          • Обойма 50х65х27.SLDPRT
          • Кольцо 355-365-58-2-3 ГОСТ 9833-73.SLDPRT
          • Подшипник 502310 ГОСТ 5377-79.SLDASM
        • 4225.16.72.006 Сателлит 6х23.sldprt
        • Водило среднее.SLDASM
        • 4225.16.72.011 Диск.sldprt
        • ТК1.16.01.030 СБ Водило.SLDASM
        • 4225.16.72.008 Водило 6х15.sldprt
      • 4225.16.72.012 Кольцо пружинное наружнее 25.SLDPRT
      • 4225.16.72.000СБ Механизм хода.SLDASM
      • Штуцер 8211L08 67 М12х14.SLDPRT
      • 4225.16.72.030 Крышка.SLDPRT
      • 4225.16.72.029 Кольцо ШХ.SLDPRT
      • Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT
      • 4225.16.72.004 Крышка 3х82.SLDPRT
      • ТК1.16.01.005 Заглушка.SLDPRT
      • 4226.38.00.001 Полуфланец 25.SLDPRT
      • 4225.16.72.018 Кольцо.sldprt
      • Гидромотор 303.3.112.501 ТУ 22-1.020-88-92.SLDPRT
      • Кольцо А45 ГОСТ 13940-86.SLDPRT
      • 4225.16.72.028 Крышка.SLDPRT
      • Шайба 16 65Г 019 ГОСТ 6402-70 СТП 2.12-72.SLDPRT
      • Подшипник 209.7952 ГОСТ 6364-68
        • Обойма внутренняя.SLDPRT
        • Ролик 25х38.SLDPRT
        • Наружняя обойма.SLDPRT
        • Подшипник 209.7952 ГОСТ 6364-68.SLDASM
      • Винт В1.М20-6gх35.56.019 ГОСТ 17475-80.SLDPRT
      • Кольцо 380-385-36-2-3.SLDPRT
      • 4225.16.72.013 Колесо ведущее.SLDPRT
      • 4225.16.72.021 Пружина.SLDPRT
      • Болт М20х1,5-8gх60.88.019 ГОСТ 11674-1.SLDPRT
      • 4225.16.72.004 Крышка2.SLDPRT
      • Штуцер 8211L15 78 М18х22.SLDPRT
      • 4225.16.72.023 Поршень.SLDPRT
    • 4227.16.24.000СБ Механизм натяжения
      • 4227.16.24.000СБ Механизм натяжения.SLDASM
      • 4125А.16.74.220СБ Клапан заправочный
        • Диск.SLDPRT
        • Бобышка цилиндра.SLDPRT
        • Корпус.SLDPRT
        • Шарик 12,7-20 ГОСТ 3722-81.SLDPRT
        • Пружина 6х0,7.SLDPRT
        • Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
        • Шарик 6-20 ГОСТ 3722-81.SLDPRT
        • 4125А.16.74.220СБ Клапан заправочный.SLDASM
      • ТГ1.04.00.000СБ Колесо натяжное
        • 4227.16.24.105 Штифт.SLDPRT
        • 4125.16.66.003 Кольцо.SLDPRT
        • 4127.16.03.151 Колесо натяжное.SLDPRT
        • 4227.16.24.103 Ползун.SLDPRT
        • 4227.16.24.103-01 Ползун.SLDPRT
        • 4125.16.66.151 Втулка.SLDPRT
        • Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
        • Кольцо 065-070-30-2-2 ГОСТ 9833-73-ГОСТ.SLDPRT
        • 4124.16.46.004 Кольцо.SLDPRT
        • ТГ1.04.00.000СБ Колесо натяжное.SLDASM
        • 4121.11.01.025 Прокладка.SLDPRT
        • Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
        • 4124.16.34.110 Пробка.SLDPRT
        • 4227.16.24.104 Ось.SLDPRT
        • 4125.16.66.004 Кольцо.SLDPRT
        • 4227.16.24.102 Вилка.SLDPRT
      • ТГ1.04.00.001 Штуцер.SLDPRT
      • 4125А.16.74.200СБ Гидроцилиндр натяжной
        • 4125А.16.74.202 Поршень.SLDPRT
        • Болт М12-8gх35.36.019 ГОСТ 7798-70.SLDPRT
        • 4125А.16.74.230СБ Цилиндр.SLDPRT
        • 4125А.16.74.206 Кольцо.SLDPRT
        • Кольцо 080-090-58-2-2 ГОСТ 9833-73.SLDPRT
        • 4121.23.00.035 Кольцо.SLDPRT
        • 4125А.16.74.203 Фланец.SLDPRT
        • 4125А.16.74.204 Кольцо упорное.SLDPRT
        • Кольцо 075-085-58-2-2 ГОСТ 9833-73.SLDPRT
        • 4121.23.00.034 Втулка.SLDPRT
        • 4125А.16.74.201 Плунжер.SLDPRT
        • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
        • 4125А.16.74.205 Кольцо.SLDPRT
        • 4125А.16.74.200СБ Гидроцилиндр натяжной.SLDASM
        • 4121.23.00.033 Грязесъемник.SLDPRT
        • Кольцо В110 ГОСТ 13941-86.SLDPRT
      • 4227.16.24.001 Штуцер.SLDPRT
    • Болт М16-8gх30.36.019 ГОСТ 7798-70.SLDPRT
    • Болт М20-8gх70.88.019 ГОСТ 7798-70.SLDPRT
    • ТГ1.04.00.000СБ Гидроразводка
      • Гайка S-19-16х1,5.SLDPRT
      • Рукав2 РВД 8 – 1800.SLDASM
      • Рукав2 РВД 25 – 2100, 45°90°.SLDASM
      • Рукав РВД 8.2.2-S19– 800, 0°90°.SLDASM
      • Ниппель Н-25-50 со сферой ДКМ.SLDPRT
      • Ниппель 25-30.SLDPRT
      • Муфта МЕ-12.SLDPRT
      • ТГ1.04.01.101 Корпус.SLDPRT
      • Рукав 25х900 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
      • ТГ1.04.02.001 Ниппель.SLDPRT
      • ТГ1.04.01.102 Штуцер.SLDPRT
      • ТГ1.04.01.002 Гайка S-19-16х1,5.SLDPRT
      • Рукав (2SN) 800 ГОСТ 6286.SLDPRT
      • Ниппель 25-90.SLDPRT
      • ДКМ 25х90.SLDASM
      • Ниппель Н-8-19x60 со сферой ДКМ.SLDPRT
      • Рукав 25х2200 четырехнавивочный EN 856 4 SP.SLDPRT
      • Рукав РВД 8 – 1800.SLDASM
      • Гайка S-17-14х1,5.SLDPRT
      • НиппельН-6-17x90 со сферой ДКМ.SLDPRT
      • Рукав РВД 25 – 2200, 90°90°.SLDASM
      • Рукав2 (2SN) 1800 ГОСТ 6286.SLDPRT
      • Рукав РВД 8 – 450, 0°90°.SLDASM
      • Рукав 1 РВД12 М22х1,5.SLDASM
      • ТГ1.04.02.000СБ Тройник 14.SLDASM
      • Рукав РВД 25 – 2400, 90°90°.SLDASM
      • Деталь1.SLDPRT
      • Рукав 6(2SN)2550 ГОСТ 6286.SLDPRT
      • Рукав РВД25.4SH.2-S50 – 900, 0°90°.SLDASM
      • Рукав 1РВД25.4SH.2-S50 – 900, 0°90°.SLDASM
      • Рукав 25х2100 четырехнавивочный EN 856 4 SP.SLDPRT
      • НиппельН-25-50x90 со сферой ДКМ.SLDPRT
      • Ниппель угловой 12-45.SLDPRT
      • Гайка 25-42х1,5 S-50.SLDPRT
      • Муфта МЕ-6.SLDPRT
      • Ниппель 12.SLDPRT
      • ТГ1.04.00.000СБ Гидроразводка.SLDASM
      • Рукав (2SN) 2400 ГОСТ 6286.SLDPRT
      • НиппельН-8-19x90 со сферой ДКМ.SLDPRT
      • ТГ1.04.02.100СБ Тройник.SLDASM
      • Ниппель Н-08-19.SLDPRT
      • ТГ1.04.02.102 Штуцер.SLDPRT
      • Рукав2 РВД 12 – 2400, 0°30°.SLDASM
      • Ниппель угловой 12-30.SLDPRT
      • Рукав3 (2SN) 2400 ГОСТ 6286.SLDPRT
      • ТГ1.04.02.101 Корпус.SLDPRT
      • Рукав (2SN) 1800 ГОСТ 6286.SLDPRT
      • Ниппель 25-45.SLDPRT
      • Ниппель угловой 12.SLDPRT
      • Рукав2 (2SN) 2400 ГОСТ 6286.SLDPRT
      • ДКМ 25.SLDASM
      • ТГ1.04.01.000СБ Тройник.SLDASM
      • ТГ1.04.01.100СБ Тройник.SLDASM
      • Муфта МЕ-8.SLDPRT
      • Рукав РВД 12 – 2400, 0°30°.SLDASM
      • Рукав (2SN) 2200 ГОСТ 6286.SLDPRT
      • Рукав РВД 6 – 2550, 90°90°.SLDASM
      • Рукав 1.SLDPRT
      • Рукав (2SN) 600 ГОСТ 6286.SLDPRT
      • Ниппель Н-8-19x30 со сферой ДКМ.SLDPRT
      • Рукав (2SN) 450 ГОСТ 6286.SLDPRT
      • ТГ1.04.01.001 Ниппель.SLDPRT
      • Ниппель Н-8-19x45 со сферой ДКМ.SLDPRT
      • Рукав РВД 8 – 2200, 90°45°.SLDASM
      • Гайка 12-22х1,5.SLDPRT
      • Рукав РВД 8 – 600, 0°45°.SLDASM
      • Рукав 6(2SN) 2600 ГОСТ 6286.SLDPRT
      • Рукав РВД 6 – 2600, 90°90°.SLDASM
      • Муфта МЕ-25.SLDPRT
      • Рукав РВД 25 – 2100, 45°90°.SLDASM
      • ТГ1.04.02.002 Гайка S-17-14х1,5.SLDPRT
      • Муфта 6 ОСТ 1 10858-72.SLDPRT
      • Рукав 25х2400 четырехнавивочный EN 856 4 SP.SLDPRT
      • Рукав2 25х2100 четырехнавивочный EN 856 4 SP.SLDPRT
      • Рукав РВД 8 – 2400, 0°45°.SLDASM
    • ТГ1.09Установка подошв
      • 4124.16.37.001 Башмак.SLDPRT
      • ТГ1.09.01.000 СБ Подошва.SLDASM
      • 4124.16.37.000-03 Гусеница.SLDASM
      • ТГ1.09.01.001 Плита.SLDPRT
      • ТГ1.09.02.001 Стержень.SLDPRT
      • ТГ1.09.02.002 Планка.SLDPRT
      • ТГ1.09.01.002-01 Ребро.SLDPRT
      • ТГ1.09.00.001 Пружина.SLDPRT
      • Болт М20х1,5-8gх62.88.019 У2110.01.00.006-1.SLDPRT
      • ТГ1.09.01.002 Ребро.SLDPRT
      • Трак.SLDASM
      • Гайка М20х1,5-7Н.88.019 ГОСТ 5915-70.SLDPRT
      • 50-22-8 Звено.SLDPRT
      • ТГ1.09.01.003 Упор.SLDPRT
      • ТГ1.09.00.000 СБ Установка подошв.SLDASM
      • ТГ1.09.00.SLDPRT
      • ТГ1.09.01.005 Шпилька.SLDPRT
      • ТГ1.09.01.004 Ограничитель.SLDPRT
      • ТГ1.09.02.000 СБ Фиксатор.SLDASM
    • Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
    • ТГ1.00.00.001 Крышка.SLDPRT
    • Болт М16-8gх40.36.019 ГОСТ 7798-70.SLDPRT
    • ТГ1.02 Установка опорного устройства
      • ПП1.00.00.005 Фиксатор.SLDPRT
      • ТГ1.02.02.000СБ Опорное поворотное устройство.SLDASM
      • ТГ1.02.00.000СБ Установка опорного устройства.SLDASM
      • Шайба 24Т 65Г 019 ГОСТ 6402-70.SLDPRT
      • ТГ1.02.01.002 Ступица.SLDPRT
      • Болт М24-8gх165.88.019 ГОСТ 7798-70.SLDPRT
      • Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
      • ТГ1.02.01.000СБ Колесо.SLDASM
      • ПП1.00.00.003 Подшипник упорный.SLDPRT
      • ПП1.00.00.001 Кольцо опорное.SLDPRT
      • Гайка М24-7Н.36.019 ГОСТ 5915-70.SLDPRT
      • ПП1.00.00.006 Уплотнение.SLDPRT
      • ПП1.01.01.010 Втулка.SLDPRT
      • ПП1.00.00.002 Подшипник.SLDPRT
      • ТГ1.02.00.006 Уплотнение.SLDPRT
      • ПП1.00.00.004 Стопор.SLDPRT
      • Болт М24-8gх110.88.019 ГОСТ 7798-70.SLDPRT
      • ТГ1.02.01.001 Колесо 88.SLDPRT
    • ТГ1.00.00.005 Зажим.SLDPRT
    • ТГ1.00.00.003 Крышка.SLDPRT
    • Винт М12-8g x 30 ГОСТ 11738-84.SLDPRT
    • ТГ1.00.00.006 Стопор.SLDPRT
    • ТГ1.05.00.002 Ребро.SLDPRT
    • ТГ1.01.00.000СБ Рама тележки
      • ТГ1.01.02.015 Кольцо.SLDPRT
      • ТГ1.01.01.003 Направляющая.SLDPRT
      • ТГ1.01.01.000-01СБ Балка.SLDASM
      • ТГ1.01.01.001-01 Балка.SLDPRT
      • ТГ1.01.01.006 Ребро.SLDPRT
      • ТГ1.01.02.004 Профиль.SLDPRT
      • ТГ1.01.02.004 Ребро.SLDPRT
      • ТГ1.01.02.006 Ребро.SLDPRT
      • ТГ1.01.02.001-01 Обечайка.SLDPRT
      • ТГ1.01.02.007 Стенка.SLDPRT
      • ТГ1.01.01.000СБ Балка.SLDASM
      • ТГ1.01.01.009 Кронштейн.SLDPRT
      • ТГ1.01.02.008 Ребро.SLDPRT
      • ТГ1.01.01.004-02 Перегородка.SLDPRT
      • ТГ1.01.01.004-01 Перегородка.SLDPRT
      • ТГ1.01.01.011 Кронштейн.SLDPRT
      • ТГ1.01.02.000СБ Центральная часть.SLDASM
      • ТГ1.01.01.007 Отбойник.SLDPRT
      • ТГ1.01.02.005 Ребро.SLDPRT
      • ТГ1.01.02.011 Балка.SLDPRT
      • ТГ1.01.02.003 Лист нижхний.SLDPRT
      • ТГ1.01.01.008 Опора.SLDPRT
      • ТГ1.01.01.002-01 Подошва.SLDPRT
      • ТГ1.01.02.013 Бобышка.SLDPRT
      • ТГ1.01.01.005 Ребро.SLDPRT
      • ТГ1.01.01.004 Перегородка.SLDPRT
      • ТГ1.01.02.010 Основание.SLDPRT
      • ТГ1.01.01.012 Фаркоп.SLDPRT
      • ТГ1.01.01.010 Ребро.SLDPRT
      • ТГ1.01.01.001 Балка.SLDPRT
      • ТГ1.01.02.014 Опора.SLDPRT
      • ТГ1.01.02.007-01 Стенка.SLDPRT
      • ТГ1.01.01.011 Пята.SLDPRT
      • ТГ1.01.02.001 Обечайка.SLDPRT
      • ТГ1.01.01.002 Подошва.SLDPRT
      • ТГ1.01.01.012 Платик.SLDPRT
      • ТГ1.01.02.002 Лист верхний.SLDPRT
      • Болт М12-8gх20.36.019 ГОСТ 7798-70.SLDPRT
      • ТГ1.01.02.016 Направляющая.SLDPRT
      • ТГ1.01.02.009 Стенка.SLDPRT
      • ТГ1.01.00.000СБ Рама тележки.SLDASM
      • ТГ1.01.02.012 Опора.SLDPRT
    • Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
    • 4125.16.66.000-02СБ Каток
      • Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
      • 4125.16.66.013-01 Крышка.SLDPRT
      • 4125.16.66.003 Кольцо.SLDPRT
      • Болт М20-8gх120.88.019 ГОСТ 7798-70.SLDPRT
      • 4125.16.66.151 Втулка.SLDPRT
      • Кольцо 065-070-30-2-2 ГОСТ 9833-73-ГОСТ.SLDPRT
      • 4125.16.66.200СБ Каток сварной.SLDPRT
      • 4124.16.46.004 Кольцо.SLDPRT
      • 4227.16.00.004 Подшипник.SLDPRT
      • 4125.16.66.000-02СБ Каток.SLDASM
      • 4125.16.66.010 Штифт.SLDPRT
      • 4121.11.01.025 Прокладка.SLDPRT
      • 4125.16.66.011 Ось.SLDPRT
      • 4124.16.34.110 Пробка.SLDPRT
      • 4125.16.66.013 Крышка.SLDPRT
      • 4125.16.66.004 Кольцо.SLDPRT
    • ТГ1.05.00.000СБ Подножка.SLDASM
    • ТГ1.00.00.000СБ Тележка гусеничная.SLDASM
    • 261.01.02.100СБ Коллектор
      • 4227.16.22.203 Кольцо.SLDPRT
      • Шайба 8Т 65Г 06 ГОСТ 6402-70.SLDPRT
      • 4227.16.22.201-01 Крышка.SLDPRT
      • 4227.16.22.205 Кольцо резиновое.SLDPRT
      • Штуцер 8211S08 71 М14х16.SLDPRT
      • Болт М10-8gх80.36.01 ГОСТ 7798-70.SLDPRT
      • 4227.16.22.272 Втулка.SLDPRT
      • 4227.16.22.222 Кольцо.SLDPRT
      • 4227.16.22.202 Грязесъемник.SLDPRT
      • 4227.16.22.210-01СБ Блок клапанов «ИЛИ»
        • 4227.16.22.250СБ Корпус.SLDPRT
        • Кольцо 008-012-25-2-2 ГОСТ 9833-73.SLDPRT
        • 4227.16.22.211 Кольцо защитное.SLDPRT
        • 4227.16.22.212 Втулка.SLDPRT
        • 4227.16.22.210-01СБ Блок клапанов«ИЛИ».SLDASM
        • Кольцо 014-018-25-2-2 ГОСТ 9833-73.SLDPRT
        • Шарик 11-20 ГОСТ 3722-81.SLDPRT
      • Болт М12-8gх45.36.019 ГОСТ 7798-70.SLDPRT
      • Штуцер 8211L10 71 М14х16.SLDPRT
      • Кольцо 115-120-30-2-2 ГОСТ 9833-73.SLDPRT
      • 4227.16.22.270-01СБ Корпус.SLDPRT
      • Штуцер 8211L08 67 М12х14.SLDPRT
      • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
      • 4227.16.22.204 Шайба.SLDPRT
      • 4226.38.00.001 Полуфланец 25.SLDPRT
      • 261.01.02.100СБ Коллектор.SLDASM
      • 261.01.02.090СБ Колонка.SLDPRT
      • Винт В1.М10-6gх20.56.019 ГОСТ 17475-80.SLDPRT
      • Болт М8-8gх30.36.019 ГОСТ 7798-70.SLDPRT
      • Кольцо 014-018-25-2-2 ГОСТ 9833-73.SLDPRT
      • Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
      • Штуцер 8211L15 78 М18х22.SLDPRT
    • 261.01.02.030СБ Блок клапанов
      • Гидроклапан предохранительный У462.817.0 ТУ 22-1.020-57-88.SLDPRT
      • 261.01.02.031 Корпус.SLDPRT
      • 4125.16.68.580СБ Клапан обратный
        • 4124.16.38.252 Винт.SLDPRT
        • 4125.16.68.581 Корпус.SLDPRT
        • Шарик 6-20 ГОСТ 3722-81.SLDPRT
        • 4125.16.68.580СБ Клапан обратный.SLDASM
        • 4125.16.64.302 Пружина.SLDPRT
      • Панель-манометр Minipressa 0714G00C M16-2--4-BSP.SLDPRT
      • 261.01.02.030СБ Блок клапанов.SLDASM
      • Штуцер 8211S08 71.SLDPRT
    • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
    • Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
    • ТГ1.03.00.000СБ Гусеница
      • 4124.16.37.001 Башмак.SLDPRT
      • ТГ1.03.00.000СБ Гусеница.SLDASM
      • Болт М20х1,5-8gх62.88.019 У2110.01.00.006-1.SLDPRT
      • Трак.SLDASM
      • Гайка М20х1,5-7Н.88.019 ГОСТ 5915-70.SLDPRT
      • Деталь1.SLDPRT
      • 50-22-8 Звено.SLDPRT
    • ТГ1.06.00.003 Планка.SLDPRT
    • ТГ1.06.00.004 Штуцер.SLDPRT
    • ТГ1.06.00.001 Крышка.SLDPRT
    • ТГ1.06.00.002 Цилиндр.SLDPRT
    • Шайба 8.0112 ГОСТ 11371-78 .SLDPRT
    • ТГ1.06.00.000СБ Бачок.SLDASM
    • ТГ1.05.00.001 Подножка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
200
3D модель Унифицированная гусеничная тележка
Унифицированная гусеничная тележка
700
3D модель Тягач на база гусеничной тележки 3D модель
Тягач на база гусеничной тележки 3D модель
30
3D модель Каток гусеничной ходовой тележки
Каток гусеничной ходовой тележки
Бесплатно
3D модель Беспилотное гусеничное плавающее транспортное средство
Беспилотное гусеничное плавающее транспортное средство
30
3D модель Гусеничная платформа под ардуино
Гусеничная платформа под ардуино
80
Чертеж Движитель гусеничный
Движитель гусеничный
Задания с фриланса
Все задания
Вопросы по теме
Все вопросы
Комментарии 2
user-avatar
Есефьев Александр Автор
01.05.2018 в 15:28
Ссылка на комменарий 246143
Я чертежи не закончил. Вес примерно 22...25 тонн
user-avatar
Данила Соловых
01.05.2018 в 12:44
Ссылка на комменарий 246140
А где можно посмотреть характеристики этого ЭО-4220? Интересует в первую очередь масса
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
