Каток гусеничной ходовой тележки

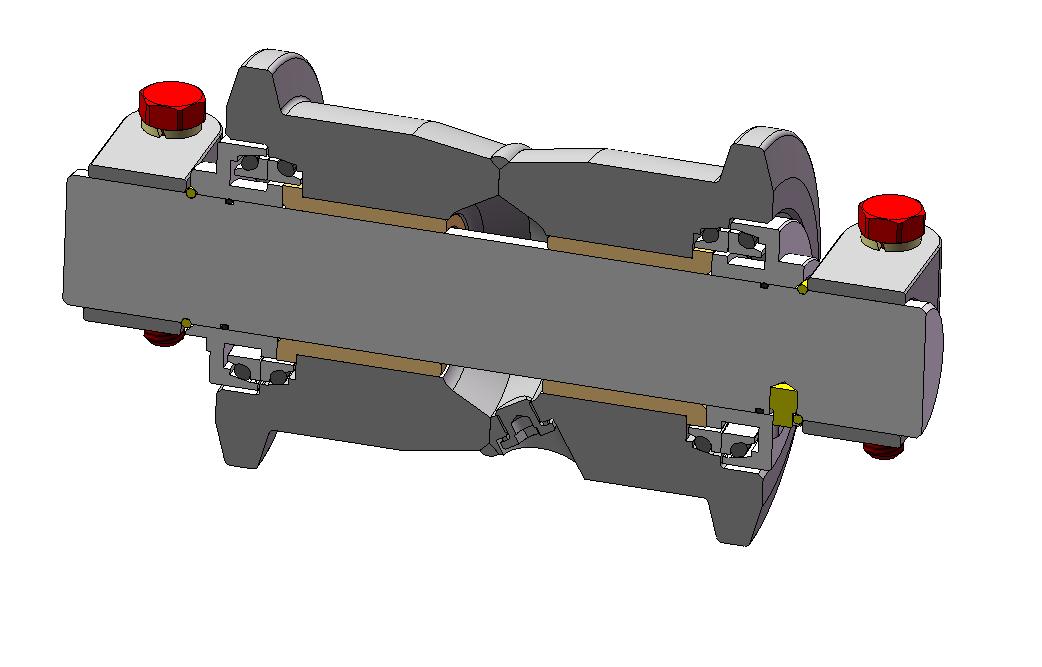

4125.16.66.000-02СБ Каток гусеничной ходовой тележки экскаватора 4125А представляет собой сваренный из двух половин корпус с запрессованными в нем бронзовыми втулками. Внутри корпуса установлены оси, которые по торцам катка имеют крышки. уплотнение между осью, крышками и корпусом производится резинометаллическими и металлическими кольцами с резиновыми кольцами. Уплотнения унифицированы с уплотнениями подшипникового узла натяжного колеса экскаватора. Все детали на оси закреплены стопорными кольцами. От вращения относительно крышек ось зафиксирована штифтом.
К продольным балкам экскаватора каток крепится болтами с пружинными шайбами. Заправка катка осуществляется трансмиссионным маслом через отверстие закрываемое пробкой с прокладкой.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
4125.16.66.000-02?? ??⮪.SLDASM
4121.11.01.025 ?ப?????.SLDPRT
4124.16.34.110 ?஡??.SLDPRT
4124.16.46.004 ?????.SLDPRT
4125.16.66.003 ?????.SLDPRT
4125.16.66.004 ?????.SLDPRT
4125.16.66.010 ????.SLDPRT
4125.16.66.011 ???.SLDPRT
4125.16.66.013 ???誠.SLDPRT
4125.16.66.013-01 ???誠.SLDPRT
4125.16.66.151 ??㫪?.SLDPRT
4125.16.66.200?? ??⮪ ᢠ୮?.SLDPRT
4227.16.00.004 ???訯???.SLDPRT
Болт М20-8gх120.88.019 ГОСТ 7798-70.SLDPRT
Кольцо 065-070-30-2-2 ГОСТ 9833-73-ГОСТ.SLDPRT
Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
