Каналокопатель двухфрезерный на базе трактора Т-130МГ-1

Белорусский государственный технологический университет
Факультет ТТЛП, Кафедра лесных машин и теории лесозаготовок, МОЛК
КУРСОВАЯ РАБОТА по дисциплине «дорожно-строительные машины»
Тема: ”Каналокопатель”

Канавокопатель, машина для прокладки осушительных канав и оросительных каналов, а также траншей, кюветов и др. Различают канавокопатели с активными рабочими органами — ротором или фрезой, с пассивными — плугом или отвалом и с комбинированными органами, например с отвалом и ротором или с ротором, шнеком и многоковшовым рабочим органом.

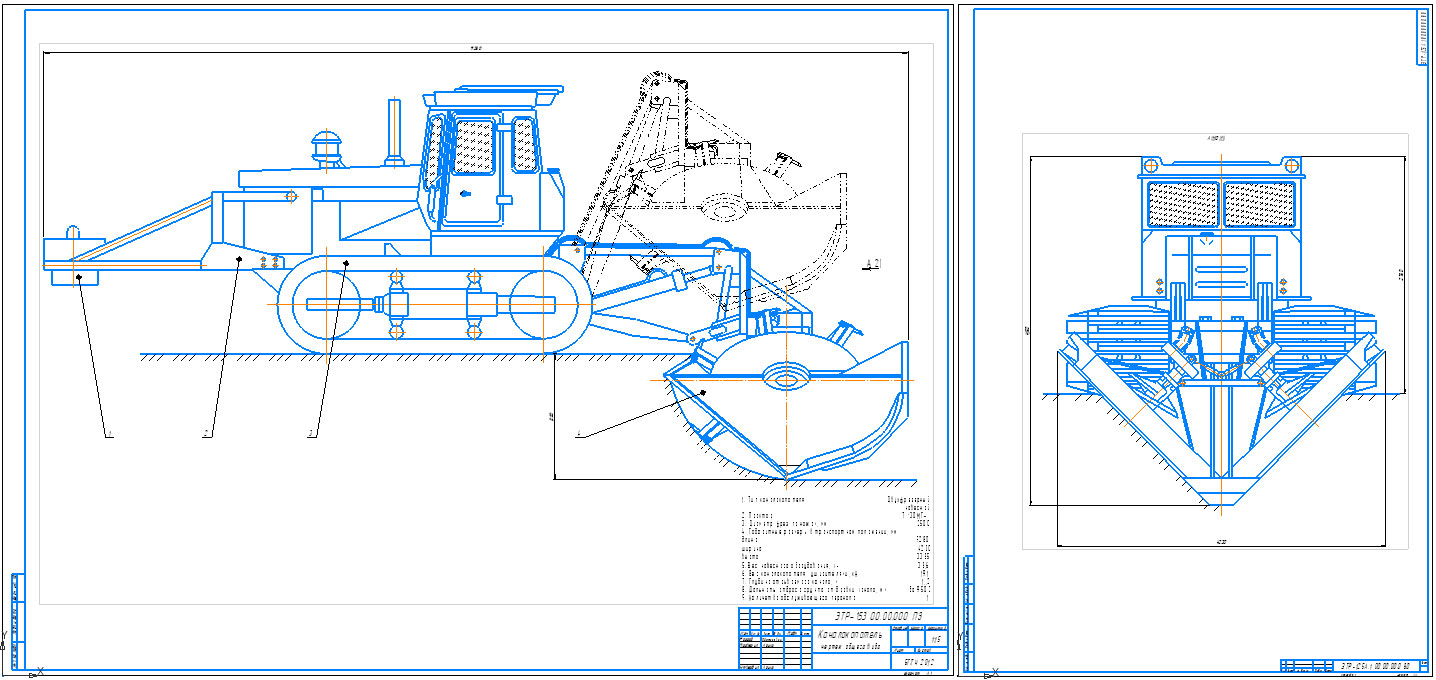

За основу проектируемого каналокопателя взят двухфрезерный каналокопатель ЭТР-153 (рис 2.1 ). Каналокопатель предназначен для устройства за один проход каналов параболического сечения(y=0,4x2), глубиной до 1,25. Экскаватор – каналокопатель навешивается на трактор Т-130, оборудованный гидросистемой и механизмом задней навески, в которой вместо верхней тяги гидроцилиндр 5. Навесное оборудование состоит из рабочего органа, привода, рамы 6, ходоуменьшителя 2 , гидросистемы, фиксирующего устройства и механизма управления. Рабочий орган состоит из двухотвального клина и симметрично расположенных по его бокам к горизонту двух дисковых фрез 3. Фрезы получают вращение от вала отбора мощности трактора через трансмиссию, состоящую из промежуточного вала ходоуменьшителя 2, карданной передачи 4, раздаточной коробки, муфт, конических редукторов 7, планитарных редукторов. При переезде каналокопателя на значительное расстояние его рабочий орган фиксируется в транспортное положении устройством. Фрезы представляют диски диаметром 2500 мм, имеющие по шесть лопаток 8. Рабочий орган полунавесной, опирающийся на лыжу. Управление каналокопателя осуществляется из кабины. [1]

Введение
Назначение и область применения машины
Краткое описание конструктивной схемы канавокопателя
Техническая характеристика машины
Тяговый расчёт проектируемой машины
Проверка устойчивости
Расчёт производительности
расчет технологического оборудования
Построение продольного профиля дороги
Список использованной литературы

1. Тип каналакапателя Двухфрезерный навесной
2. Трактор Т 130МГ-1
3. Диаметр фрез по ножам, мм 2500
4. Габаритные размеры в транспортном положении, мм
длина 9280
ширина 4230
выота 3385
5. Вес навесного оборудования, кН 38,6
6. Вес каналокопателя уширителями, кН 191
7. Глубина отрываемого канала, м 1,2
8. Дальноть отброса грунта от бровки канала, мм до 9500
9. Количетво обслуживающего перонала 1

Состав: Вид общий (ВО), Профиль дороги, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Каналокопатель двухфрезерный на базе трактора Т-130МГ-1

МЗР\ПЗ\0 ввидение.docx
МЗР\ПЗ\1. Назначение и области применения.DOC
МЗР\ПЗ\2 Описание конструктивной схемы проектируемой машины.docx
МЗР\ПЗ\3 Техническая характеристика.docx
МЗР\ПЗ\4 Тяговый расчет проектируемой машины.docx
МЗР\ПЗ\5 Расчет продольной и поперечной устойчивости.docx
МЗР\ПЗ\6 Определение производительности машины.docx
МЗР\ПЗ\7 расчет технологического оборудования.docx
МЗР\ПЗ\8 построение продольного профиля дороги.docx
МЗР\ПЗ\Литература.docx
МЗР\ПЗ\Содержание.docx
МЗР\ПЗ\Титульник.docx
МЗР\Чертежи\Autocad\Thumbs.db
МЗР\Чертежи\Autocad\КАНАЛОКОПАТЕЛЬ 1 ВИД
МЗР\Чертежи\Autocad\каналокопатель вид 2 (готово).dwg
МЗР\Чертежи\Autocad\профиль.dwg
МЗР\Чертежи\КАНАЛОКОПАТЕЛЬ 1 ВИД
МЗР\Чертежи\каналокопатель вид 2 (готово).cdw
МЗР\Чертежи\профиль.frw
МЗР\Чертежи\Autocad
МЗР\ПЗ
МЗР\Чертежи
МЗР
