Карьерный экскаватор ЭКГ-4,6

409

31139

100

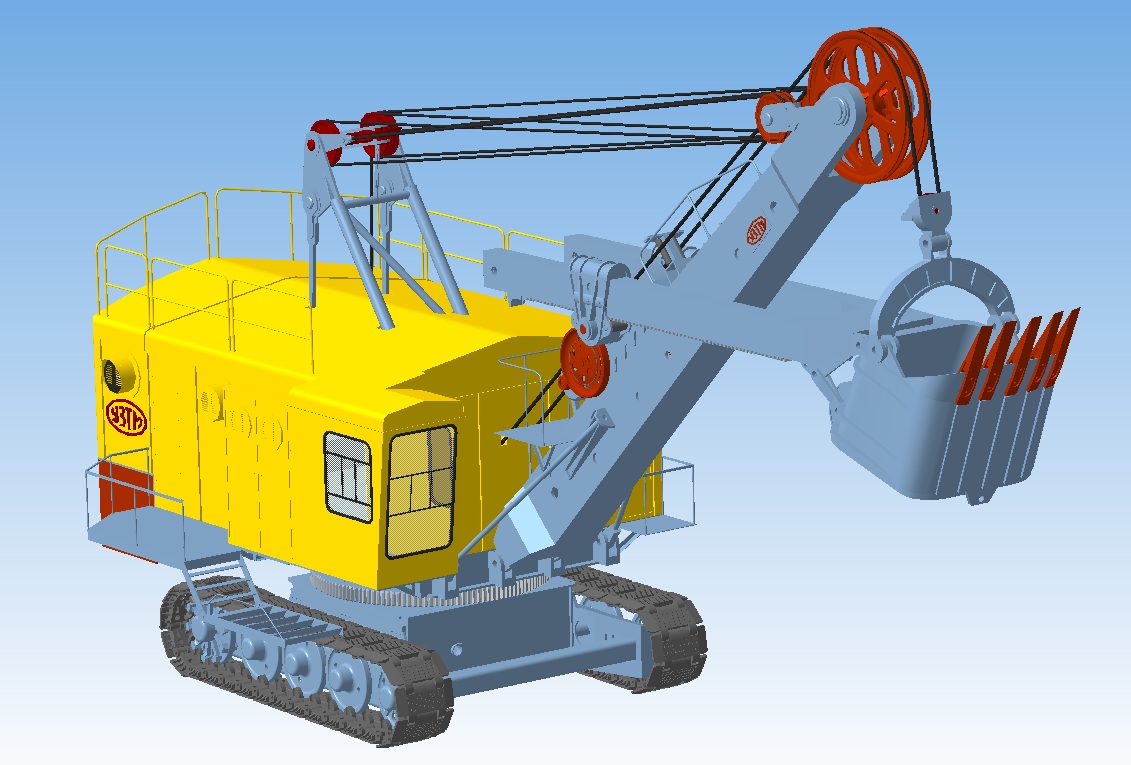

3D модель экскаватора карьерного гусеничного ЭКГ-4,6. ЭКГ - Э - экскаватор, К - карьерный, Г - гусеничный.
Масса эксплуатационная - 197 т. Используются на открытых горных работах при добычи полезных ископаемых и выполнения больших объемов земляных работ. Объем ковша - 4,6 - 6,3 м³

3D Модели карьерный ЭКГ ЭКГ-4.6 экскаватор

Автор

Сергей Аникин

Дата

20.10.2014

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 13 Как открыть?

Содержимое архива

Рабочее оборудование
- Стрела.m3d
- Стрела в сборе.a3d
- Ковш в сборе.a3d
- Распорка стрелы.m3d
- Напорный механизм
  - ось.m3d
  - Элдвигатель напорного механизма.m3d
  - Крышка редуктора напорного механизма.m3d
  - Вал ведомый напорного механизма.m3d
  - Вал приводной напорного механизма.m3d
  - Седловой подшипник.m3d
- Обойма ковша с блоком.m3d
- Ковш.m3d
- распорка ковша.m3d
- Коромысло.m3d
- оголовье
  - Тяга.m3d
  - Блок.m3d
  - Блок головной.m3d
  - Ось.m3d
  - Ось головного блока.m3d
- зуб ковша.m3d
- Рукоять.m3d
- Дно ковша.m3d
Ходовая часть
- тележка правая.m3d
- Натяжное колесо.m3d
- Ведущее колесо.m3d
- трак.m3d
- Нижняя рама.m3d
- каток опорный.m3d
- натяжное устройство.m3d
- тележка левая.m3d
Поворотная платформа
- Двуногая стойка.m3d
- опорный круг с роликами.m3d
- поворотная платформа.m3d
- противовес.m3d
- Кабина.m3d
- Капотирование.m3d
- Лестница.m3d
Ходовая часть в сборе.a3d
Сборка.a3d
ЭКГ 4,6.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Бесплатно

Кабина экскаватора ЭКГ-4,6

Карьерный экскаватор ЭКГ-10У

Зуб ковша ЭКГ-4,6

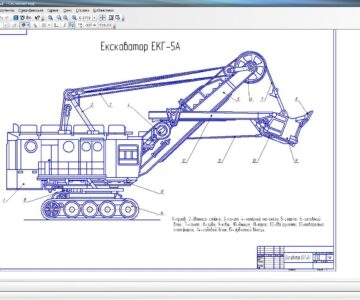

Экскаватор ЭКГ-5А

Чертеж экскаватор ЭКГ-5А

Чертеж экскаватора ЭКГ-8И

Задания с фриланса

Сделать рабочий чертеж ковшей для мини экскаватора

договорная

Nikitin19376482

4 недели назад

Сделать чертеж плана станции, схемы секционирования

договорная

user-3108953

2 недели назад

Тепловой расчет судовой котельной установки КУП-1100

договорная

user-4420894

2 недели назад

Все задания

Вопросы по теме

Центр масс на чертеже

Redok

22.01.2025

Как редактировать файлы STEP/IGES?

Альбина

2 недели назад

Как нарисовать треугольник в AutoCAD?

Ваня

2 недели назад

Все вопросы

Комментарии 18

Firuz Shukurov

18.09.2023 в 13:08

многие аспекты не соответствуют исходному чертежу. Но хорошо нарисовано и проработано рисунки и детали

vitosz

13.07.2022 в 17:31

Спасибо автору за работу!!! Оочень круто. Большая просьба к автору сделать модель ЭКГ-8 или ЭКГ-10. Может кто из участников может указать где взять 3D модель ЭКГ-8 или ЭКГ-10 такого же качества , пишите!

Дмитрий Ребров Модератор

14.07.2022 в 13:27

Вот этот ЭКГ-10 не нравится?

vitosz

17.07.2022 в 15:10

Это у меня есть, в этом проекте много неточностей, я работаю в карьере с ЭКГ-8, ЭКГ-10. Хотелось бы детализацию лучше.

alexkapusta

27.04.2021 в 09:45

Насколько детально он проработан? Есть ли конические шестерни привода хода?

venwood venwood

09.11.2020 в 11:32

Спасибо вам огромное, все прекрасно)

venwood venwood

09.11.2020 в 09:43

доброе утро, скачала, что теперь?

Андрей Модератор

09.11.2020 в 10:23

Отправили Вам step на почту, проверяйте

venwood venwood

06.11.2020 в 11:34

хорошо, а твердотельная сборка, это значит когда я открою модель, это будет целый экскаватор? (простите за мой блондинский)

Андрей Модератор

06.11.2020 в 11:34

Целый

venwood venwood

06.11.2020 в 16:35

спасибо, скачала, а как делать запрос на то, что бы пересохранили файл в нужном формате?

Андрей Модератор

06.11.2020 в 17:24

вы пока еще не скачали. нажмите кнопку скачать.

venwood venwood

06.11.2020 в 10:10

подскажите, эта модель экскаватора цельная? просто вижу отдельные файлы деталей, мне нужна целая модель для 3d макета карьера.

Андрей Модератор

06.11.2020 в 10:14

ну обычно сборка и состоит из деталей. вот файл сборки ЭКГ 4,6.a3d

venwood venwood

06.11.2020 в 11:15

т к я новичок, не вижу файла сборки, но готова скачать, если я справлюсь со сборкой, я работаю в 3d max, мне по сути нужен внешний вид экскаватора без внутренностей, помогите пожалуйста разобраться)

Андрей Модератор

06.11.2020 в 11:25

Модель выполнена в компасе, как твердотельная сборка. Max не откроет, придется из компаса сохранить в step или iges. Вы можете скачать, потом тут попросить и мы Вам пришлем файл в step

Денис Агуреев

05.04.2018 в 13:59

есть история построения?

Evgenen

18.03.2015 в 13:41

Спасибо за качественную модель.Очень выручил!
