Каток трехосный трехвальцовый

Кафедра ДМ гр. ДМ-V-2 Каток трехосный трехвальцовый

Технічна характеристика
1. Маса, кг 20000
2. Габаритні розміри, мм
довжина 7050
ширина 2100
висота 3850
3. Двигун 8ДВТ-330М
потужність, кВт 330
частота обертання, об/хв 1700
4. Робоча швидкість, км/год 3,5
* Розміри для довідки

Состав: Сборочный чертеж, Вид общий, Рабочий орган (валец ведущий), Деталировка (втулка, прижимная пластина), Спецификация, Кинематическая и гидравлическая схемы. Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Трехосный трехвальцовый каток\Валец направляющий.spw
Трехосный трехвальцовый каток\ВАЛЕЦ.cdw
Трехосный трехвальцовый каток\ВТУЛКА.cdw
Трехосный трехвальцовый каток\ГИДРОСХЕМА.cdw

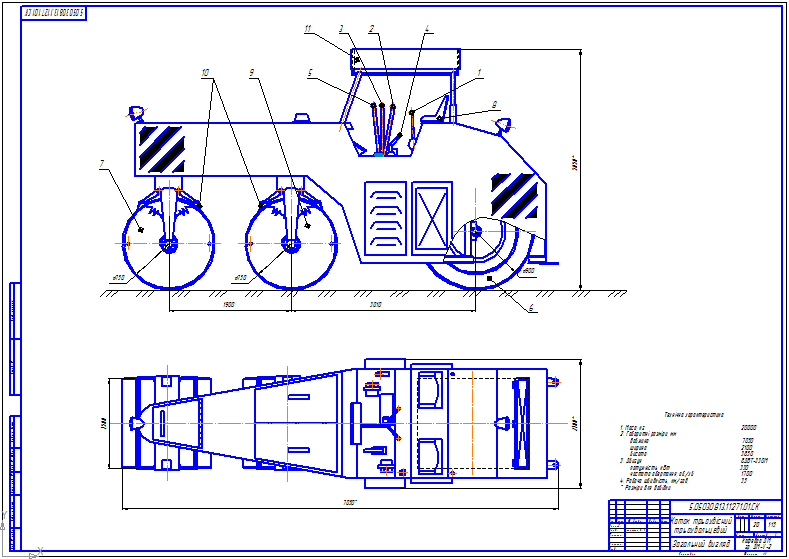

Трехосный трехвальцовый каток\КАТОК ОБЩИЙ ВИД.cdw
Трехосный трехвальцовый каток\КИНЕМАТИЧЕСКАЯ СХЕМА.cdw
Трехосный трехвальцовый каток\Притискаюча пластина _ 5.05030813.11271.06.cdw
Трехосный трехвальцовый каток\Спецификация 2.spw
Трехосный трехвальцовый каток
