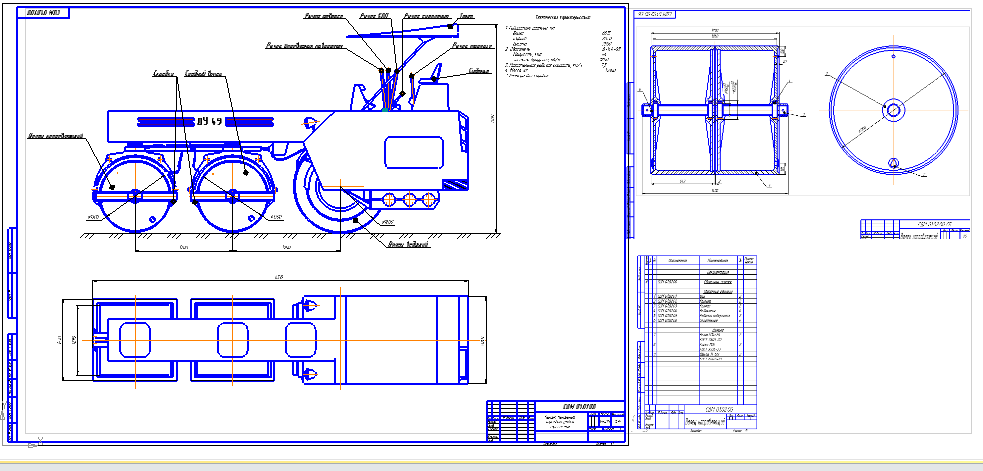

Каток моторный трехвальцовый трехосный ДУ-49

СибАДИ
Кафедра Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур
Дисциплина Строительные и дорожные машины
Тема Каток трехвальцовый трехосный

Исходные данные m=15 т
Содержание
Задание на курсовой проект……………………………………………….……2
Введение………………………………………………………………..…..……4
1. Обзор и анализ конструкций………………………………………………..5
2. Выбор и обоснование параметров.…………………..…………..……..…13
3. Тяговый расчёт………………………………………………...………...…15
4. Расчёт механизма поворота…………………….……………………..…..17
5. Расчёт производительности катка……………...……………………..…..19
Заключение………………………………………………………………….….20
Список использованных источников……………………………………...….21

Техническая характеристика
1. Габаритные размеры, мм
длина 6515
ширина 2040
высота 3500
2. Двигатель Д-144-09
Мощность, кВт 44
частота вращения, об/м 1800
3. Максимальная рабочая скорость, км/ч 7,5
4. Масса, кг 15000

Трехосные трехвальцовые катки используют для окончательной отделки асфальтобетонных покрытий и выравнивания уплотняемого покрытия. Эти катки снабжены тремя вальцами одинаковой ширины, два из которых - ведомые направляющие. Конструкция подвески вальцов позволяет перераспределять массу катка по осям в зависимости от неровностей уплотняемой поверхности.
Все выступы на поверхности укатываются с повышенным давлением и выравниваются.
