Самоходный моторный каток

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2010

Техническая характеристика
Масса, т
конструктивная 18
с балластом 20
Ширина уплотняемой полосы, мм 2000 - 3500
Диаметр вальца 1600
Линейное давление, Н/см 500
Вынуждающая сила вибровозбудителя, кН 38
Скорость движения, км/ч
рабочая 0 - 6,0
транспортная 0 - 10,0
Тип трансмиссии гиброобъемная
Двигатель
тип дизель
модель ЯМЗ-236
мощность, кВт 143

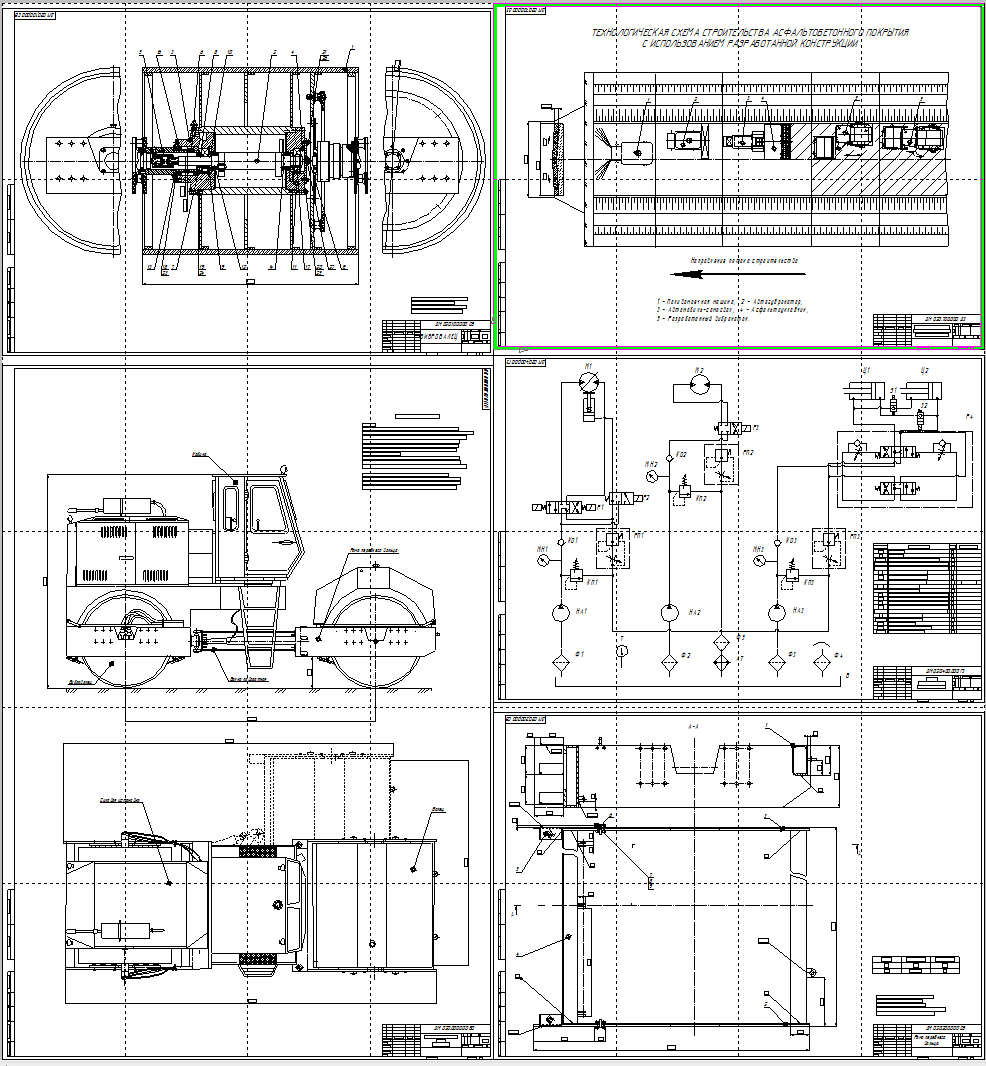

Состав: Общий вид (ВО), Рама вальца (СБ), Схема гидравлическая (ВО), Вибровалец (СБ), Технологическая схема выполнения работ, СПЕцификации, + Патенты Язык документа

Софт: КОМПАС-3D 16 S2

Сайт: www

Файлы:
4 РАМА ВАЛЬЦА2.cdw
5 2.cdw
3 -2.cdw
Спецификация рамы-2.cdw
Спецификация рамы-1.cdw
8 2.cdw
Спецификация вибровальца-22.cdw
Спецификация вибровальца-11.cdw
1 .cdw
636465DM.pdf
62DM.pdf
49DM.pdf
54DM.pdf
58DM.pdf
