Каток самоходный кулачковый

СибАДИ,ТНКИ,СДМ,каток самоходный кулачковый,2015 год

В данной работе представлен расчёт самоходного кулачкового катка.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Масса катка, кг 10000
Число кулачков, шт 128
Скорость движения, км/ч
на первой передаче 2,51
на второй передаче 5,53
Количество ведущих вальцов 1
Мощность двигателя, кВт 29,44
Радиус поворота (внутренний), мм 2850
Дорожный просвет, мм, не менее 300
База, мм 2700

Состав: Каток самоходный кулачковый(ВО),механизм поворота(СБ).спецификация,рычаг,ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Каток самоходный кулачковый\Каток самоходный кулачковый.doc
Каток самоходный кулачковый\Механизм поворота(спецификация).cdw
Каток самоходный кулачковый\Механизм поворота.cdw

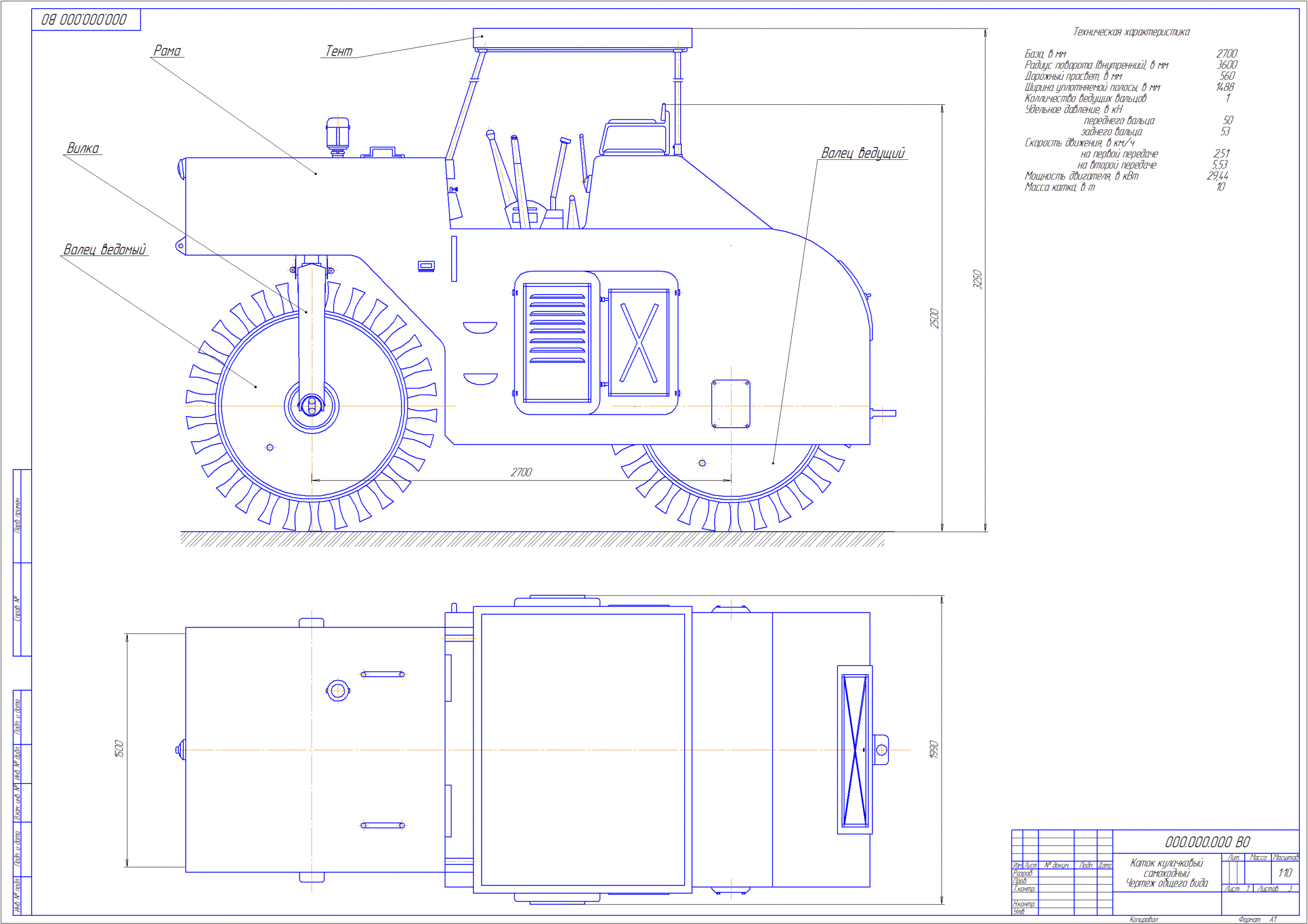

Каток самоходный кулачковый\Общ вид катка.cdw
Каток самоходный кулачковый\Рычаг.cdw
Каток самоходный кулачковый\Титульник.doc
Каток самоходный кулачковый
