Ковш бетономешалка для BOBTECH

0
7
193
2
0
3 000

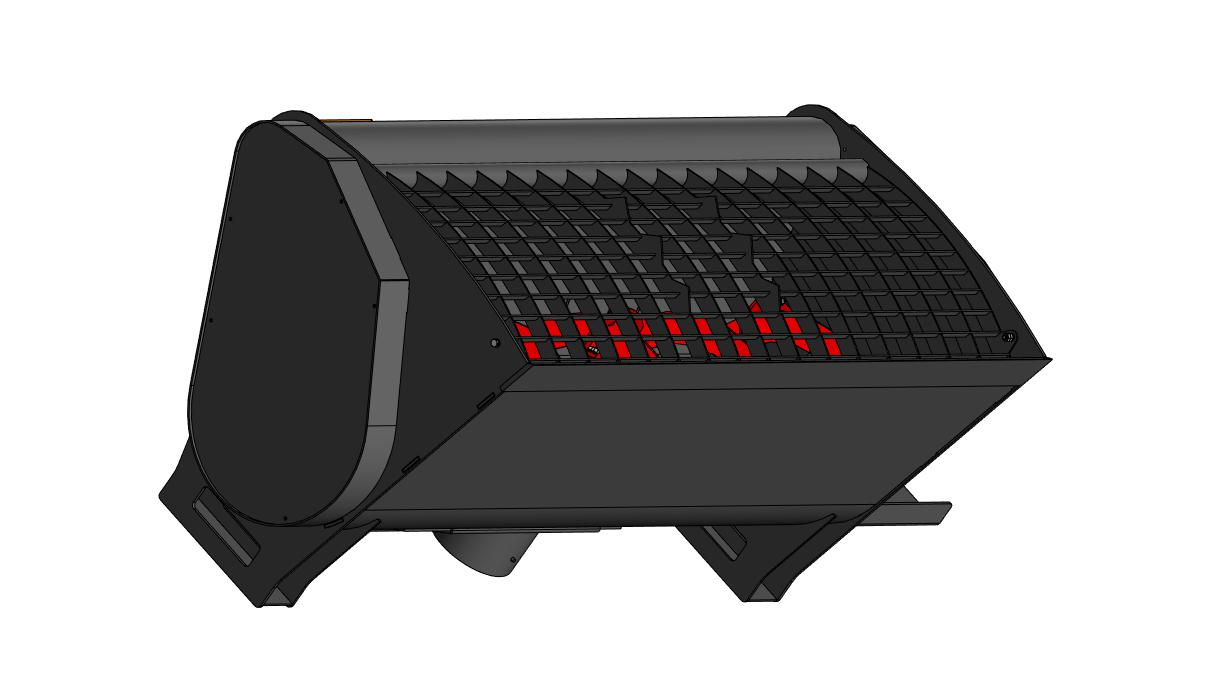

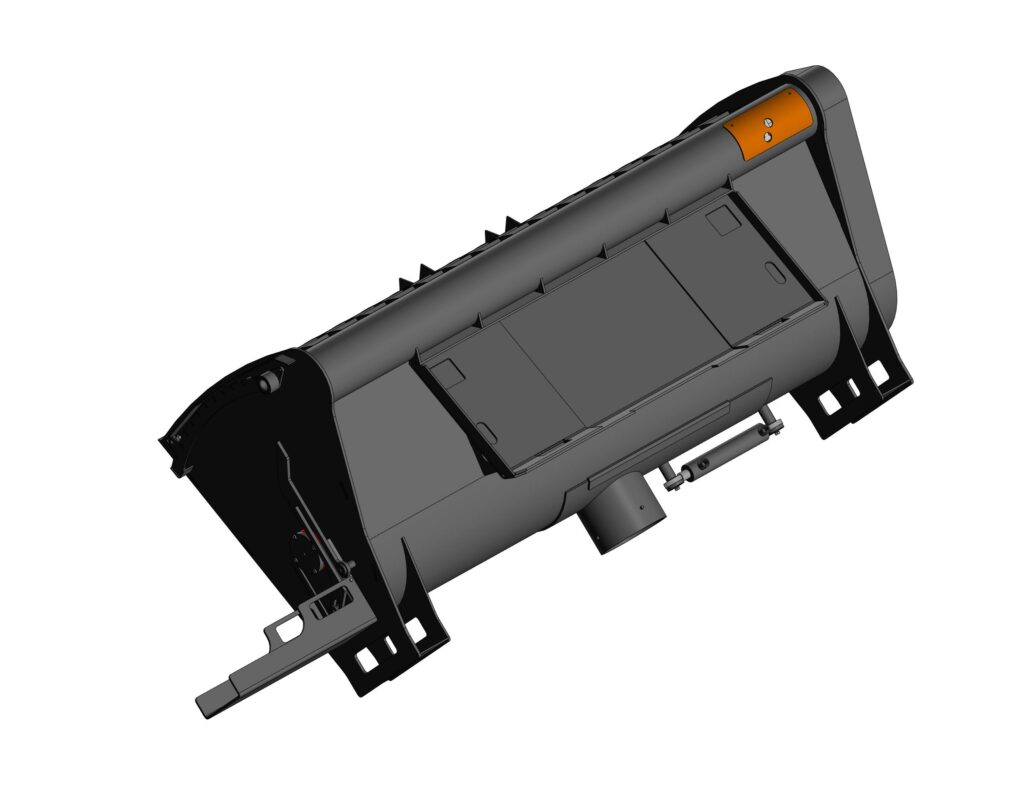

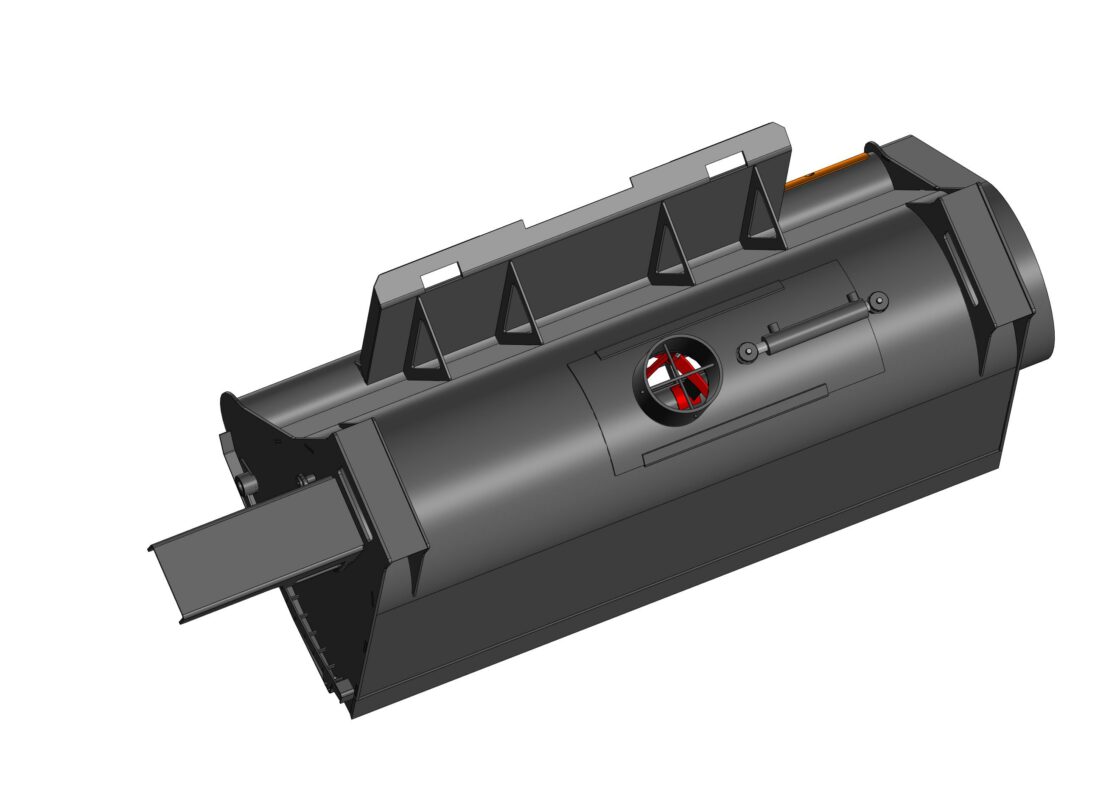

3D модель Ковш бетономешалка для BOBTECH
3D модель Ковш бетономешалка для BOBTECH
3D модель Ковш бетономешалка для BOBTECH
3D модель Ковш бетономешалка для BOBTECH

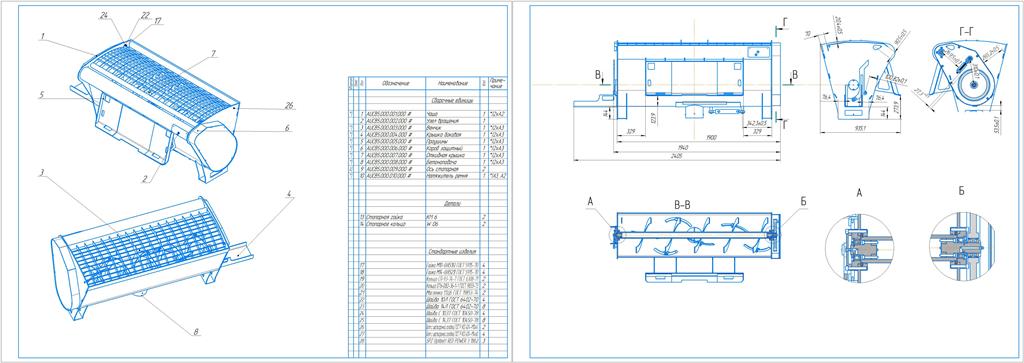

Ковш бетоносмесительный под крепление бобтеч. Сборочные чертежи, мехобработка, контура для резки.

3D Модели бобтеч Ковш Ковш бетономешалка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Дмитрий Юрцев
Дата
21.08.2024
Язык
Русский
Состав
Сборочные чертежи, контура, токарка, фрезеровка. Детали для покупки.
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Чертежи
    • AUCB5.000.000.000 # Бетономешалка.cdw
    • AUCB5.000.001.000 # Чаша.cdw
    • AUCB5.000.003.000 # Венчик.cdw
    • AUCB5.000.004.000 # Крышка боковая.cdw
    • AUCB5.000.005.000 # Проушины.cdw
    • AUCB5.000.006.000 # Короб защитный .cdw
    • AUCB5.000.007.000 # Откидная крышка.cdw
    • AUCB5.000.008.000 # Бетоноподача.cdw
    • AUCB5.000.009.000 # Ось стопорная.cdw
    • AUCB5.000.010.000 # Натяжитель ремня.cdw
    • AUCB5.000.010.000 # Натяжитель ремня
      • AUCB5.000.010.001 # Ведущий шкив.cdw
      • AUCB5.000.010.002 # Ось.cdw
      • AUCB5.000.010.003 # Упор.cdw
      • AUCB5.000.010.004 # Тяга.cdw
      • AUCB5.000.010.005 # Стопор.cdw
      • AUCB5.000.010.006 # Направляющая.cdw
      • AUCB5.000.010.007 # Платформа.cdw
      • AUCB5.000.010.008 # Фиксатор гайки.cdw
    • AUCB5.000.009.000 # Ось стопорная
      • AUCB5.000.009.001 # Ось стопорная.cdw
      • AUCB5.000.009.002 # Флажок.cdw
    • AUCB5.000.008.000 # Бетоноподача
      • AUCB5.000.008.001 # Крышка.cdw
      • AUCB5.000.008.002 # Упор.cdw
      • AUCB5.000.008.003 # Ось.cdw
      • AUCB5.000.008.003 #-01 Ось.cdw
      • AUCB5.000.008.004 # Крышка.cdw
      • AUCB5.000.008.005 # Труба 203х8.cdw
      • AUCB5.000.008.006 # Арматура 8 мм.cdw
    • AUCB5.000.007.000 # Откидная крышка
      • AUCB5.000.007.001 # Ребра вертикальные.cdw
      • AUCB5.000.007.001 #-01 Ребра вертикальные.cdw
      • AUCB5.000.007.002 # Ребро горизонтальное.cdw
      • AUCB5.000.007.003 # Ребра заостренные.cdw
      • AUCB5.000.007.004 # Уголок.cdw
      • AUCB5.000.007.005 # Труба.cdw
      • AUCB5.000.007.006 # Букса.cdw
    • AUCB5.000.006.000 # Короб защитный
      • AUCB5.000.006.001 # Верхняя дуга.cdw
      • AUCB5.000.006.002 # Нижняя дуга.cdw
      • AUCB5.000.006.003 # Фиксатор крышки.cdw
      • AUCB5.000.006.004 # Ребро фиксирующее.cdw
      • AUCB5.000.006.005 # Крышка.cdw
      • AUCB5.000.006.006 # Уплотнение.cdw
    • AUCB5.000.005.000 # Проушины
      • AUCB5.000.005.001 # Стенка проушин.cdw
      • AUCB5.000.005.002 # Упор верхний.cdw
      • AUCB5.000.005.003 # Боковой упор.cdw
      • AUCB5.000.005.004 # Накладка на проушину.cdw
      • AUCB5.000.005.005 # Ребро внутренее.cdw
      • AUCB5.000.005.006 # Ребро внешнее.cdw
    • AUCB5.000.004.000 # Крышка боковая
      • AUCB5.000.004.001 # Платик.cdw
      • AUCB5.000.004.002 # Заслонка.cdw
      • AUCB5.000.004.003 # Боковой фиксатор.cdw
      • AUCB5.000.004.004 # Откидная крышка.cdw
      • AUCB5.000.004.005 # Фиксатор.cdw
      • AUCB5.000.004.006 # Ручка.cdw
      • Мехобработка
        • AUCB5.000.004.007 # Фиксатор ручки.cdw
        • AUCB5.000.004.008 # Фиксирующая шайба.cdw
    • AUCB5.000.003.000 # Венчик
      • AUCB5.000.003.001 # Труба венчика.cdw
      • AUCB5.000.003.002 # Стопор.cdw
      • AUCB5.000.003.003 # Ось.cdw
      • AUCB5.000.003.003 #-01 Ось.cdw
      • AUCB5.000.003.005 # Ребро венчика.cdw
      • AUCB5.000.003.006 # Труба 89_6,5.cdw
      • AUCB5.000.003.007 # Упор лопасти.cdw
      • AUCB5.000.003.008 # Лопасть.cdw
      • Перо шнека.cdw
    • AUCB5.000.002.000 # Узел вращения
      • AUCB5.000.002.001 # Ведущий шкив.cdw
      • AUCB5.000.002.001 # Ведущий шкив.frw
      • AUCB5.000.002.002 # Ведомый шкив.cdw
      • AUCB5.000.002.002 # Ведомый шкив.frw
      • AUCB5.000.002.003 # Фиксатор.cdw
      • msy_size.jpg.webp
    • AUCB5.000.001.000 # Чаша
      • AUCB5.000.001.003 # Боковина.cdw
      • AUCB5.000.001.004 # Труба 159х8.cdw
      • AUCB5.000.001.009 # Упор нижний.cdw
      • AUCB5.000.001.010 # Ребро.cdw
      • Мехобработка
        • AUCB5.000.001.002 # Нож.cdw
        • AUCB5.000.001.005 # Букса.cdw
        • AUCB5.000.001.006 # Защитное кольцо.cdw
        • AUCB5.000.001.007 # Защитная крышка.cdw
        • AUCB5.000.001.011 # Фиксатор ручки.cdw
        • AUCB5.000.001.012 # Фиксирующая шайба.cdw
      • Гибка
        • AUCB5.000.004.012 # Защита.cdw
      • Вальцовка
        • AUCB5.000.001.001 # Дно.cdw
        • AUCB5.000.001.008 # Крышка мотора.cdw
  • Производство
    • AUCB5.000.000.000 # Бетономешалка.pdf
    • AUCB5.000.001.000 # Чаша.pdf
    • AUCB5.000.003.000 # Венчик.pdf
    • AUCB5.000.004.000 # Крышка боковая.pdf
    • AUCB5.000.005.000 # Проушины.pdf
    • AUCB5.000.006.000 # Короб защитный .pdf
    • AUCB5.000.007.000 # Откидная крышка.pdf
    • AUCB5.000.008.000 # Бетоноподача.pdf
    • AUCB5.000.009.000 # Ось стопорная.pdf
    • AUCB5.000.010.000 # Натяжитель ремня.pdf
    • Контуры
      • AUCB5.000.001.001 # Дно.dxf
      • AUCB5.000.001.002 # Нож.dxf
      • AUCB5.000.001.003 # Боковина.dxf
      • AUCB5.000.001.003 #-01 Боковина.dxf
      • AUCB5.000.001.008 # Крышка мотора.dxf
      • AUCB5.000.001.009 # Упор нижний.dxf
      • AUCB5.000.001.010 # Ребро.dxf
      • AUCB5.000.003.005 # Ребро венчика.dxf
      • AUCB5.000.003.007 # Упор лопасти.dxf
      • AUCB5.000.003.008 # Лопасть.dxf
      • AUCB5.000.004.001 # Платик.dxf
      • AUCB5.000.004.002 # Заслонка.dxf
      • AUCB5.000.004.003 # Боковой фиксатор.dxf
      • AUCB5.000.004.004 # Откидная крышка.dxf
      • AUCB5.000.004.006 # Ручка.dxf
      • AUCB5.000.004.012 # Защита.dxf
      • AUCB5.000.005.001 # Стенка проушин.dxf
      • AUCB5.000.005.002 # Упор верхний.dxf
      • AUCB5.000.005.003 # Боковой упор.dxf
      • AUCB5.000.005.004 # Накладка на проушину.dxf
      • AUCB5.000.005.005 # Ребро внутренее.dxf
      • AUCB5.000.005.006 # Ребро внешнее.dxf
      • AUCB5.000.006.001 # Верхняя дуга.dxf
      • AUCB5.000.006.002 # Нижняя дуга.dxf
      • AUCB5.000.006.003 # Фиксатор крышки.dxf
      • AUCB5.000.006.004 # Ребро фиксирующее.dxf
      • AUCB5.000.006.005 # Крышка.dxf
      • AUCB5.000.006.006 # Уплотнение.dxf
      • AUCB5.000.007.001 # Ребра вертикальные.dxf
      • AUCB5.000.007.001 #-01 Ребра вертикальные.dxf
      • AUCB5.000.007.002 # Ребро горизонтальное.dxf
      • AUCB5.000.007.003 # Ребра заостренные.dxf
      • AUCB5.000.007.004 # Уголок.dxf
      • AUCB5.000.008.001 # Крышка.dxf
      • AUCB5.000.008.002 # Упор.dxf
      • AUCB5.000.009.002 # Флажок.dxf
      • AUCB5.000.010.003 # Упор.dxf
      • AUCB5.000.010.005 # Стопор.dxf
      • AUCB5.000.010.006 # Направляющая.dxf
      • AUCB5.000.010.007 # Платформа.dxf
      • AUCB5.000.010.008 # Фиксатор гайки.dxf
      • Контура DXF.xlsx
    • AUCB5.000.010.000 # Натяжитель ремня
      • AUCB5.000.010.005 # Стопор.pdf
      • AUCB5.000.010.007 # Платформа.pdf
      • AUCB5.000.010.008 # Фиксатор гайки.pdf
      • Мехобработка
        • AUCB5.000.010.001 # Ведущий шкив.pdf
        • AUCB5.000.010.002 # Ось.pdf
        • AUCB5.000.010.004 # Тяга.pdf
        • AUCB5.000.010.006 # Направляющая.pdf
      • Гибка
        • AUCB5.000.010.003 # Упор.pdf
    • AUCB5.000.009.000 # Ось стопорная
      • AUCB5.000.009.001 # Ось стопорная.pdf
      • AUCB5.000.009.002 # Флажок.pdf
    • AUCB5.000.008.000 # Бетоноподача
      • AUCB5.000.008.005 # Труба 203х8.pdf
      • AUCB5.000.008.006 # Арматура 8 мм.pdf
      • Мехобработка
        • AUCB5.000.008.003 # Ось.pdf
        • AUCB5.000.008.003 #-01 Ось.pdf
        • AUCB5.000.008.004 # Крышка.pdf
      • Гибка
        • AUCB5.000.008.002 # Упор.pdf
      • Вальцовка
        • AUCB5.000.008.001 # Крышка.pdf
    • AUCB5.000.007.000 # Откидная крышка
      • AUCB5.000.007.001 # Ребра вертикальные.pdf
      • AUCB5.000.007.001 #-01 Ребра вертикальные.pdf
      • AUCB5.000.007.002 # Ребро горизонтальное.pdf
      • AUCB5.000.007.003 # Ребра заостренные.pdf
      • AUCB5.000.007.005 # Труба.pdf
      • Мехобработка
        • AUCB5.000.007.006 # Букса.pdf
      • Гибка
        • AUCB5.000.007.004 # Уголок.pdf
    • AUCB5.000.006.000 # Короб защитный
      • AUCB5.000.006.004 # Ребро фиксирующее.pdf
      • AUCB5.000.006.005 # Крышка.pdf
      • AUCB5.000.006.006 # Уплотнение.pdf
      • Мехобработка
        • AUCB5.000.006.003 # Фиксатор крышки.pdf
      • Вальцовка
        • AUCB5.000.006.001 # Верхняя дуга.pdf
        • AUCB5.000.006.002 # Нижняя дуга.pdf
    • AUCB5.000.005.000 # Проушины
      • AUCB5.000.005.002 # Упор верхний.pdf
      • AUCB5.000.005.003 # Боковой упор.pdf
      • AUCB5.000.005.005 # Ребро внутренее.pdf
      • Гибка
        • AUCB5.000.005.001 # Стенка проушин.pdf
        • AUCB5.000.005.004 # Накладка на проушину.pdf
    • AUCB5.000.004.000 # Крышка боковая
      • AUCB5.000.004.001 # Платик.pdf
      • AUCB5.000.004.002 # Заслонка.pdf
      • AUCB5.000.004.006 # Ручка.pdf
      • Мехобработка
        • AUCB5.000.004.005 # Фиксатор.pdf
      • Гибка
        • AUCB5.000.004.003 # Боковой фиксатор.pdf
        • AUCB5.000.004.004 # Откидная крышка.pdf
    • AUCB5.000.003.000 # Венчик
      • AUCB5.000.003.001 # Труба венчика.pdf
      • AUCB5.000.003.005 # Ребро венчика.pdf
      • AUCB5.000.003.006 # Труба 89_6,5.pdf
      • AUCB5.000.003.008 # Лопасть.pdf
      • Перо шнека.pdf
      • Мехобработка
        • AUCB5.000.003.002 # Стопор.pdf
        • AUCB5.000.003.003 # Ось.pdf
        • AUCB5.000.003.003 #-01 Ось.pdf
        • AUCB5.000.003.007 # Упор лопасти.pdf
    • AUCB5.000.002.000 # Узел вращения
      • AUCB5.000.002.001 # Ведущий шкив.pdf
      • AUCB5.000.002.002 # Ведомый шкив.pdf
      • AUCB5.000.002.003 # Фиксатор.pdf
    • AUCB5.000.001.000 # Чаша
      • AUCB5.000.001.003 # Боковина.pdf
      • AUCB5.000.001.004 # Труба 159х8.pdf
      • AUCB5.000.001.009 # Упор нижний.pdf
      • AUCB5.000.001.010 # Ребро.pdf
      • Мехобработка
        • AUCB5.000.001.002 # Нож.pdf
        • AUCB5.000.001.005 # Букса.pdf
        • AUCB5.000.001.006 # Защитное кольцо.pdf
        • AUCB5.000.001.007 # Защитная крышка.pdf
        • AUCB5.000.001.011 # Фиксатор ручки.pdf
        • AUCB5.000.001.012 # Фиксирующая шайба.pdf
      • Гибка
        • AUCB5.000.004.012 # Защита.pdf
      • Вальцовка
        • AUCB5.000.001.001 # Дно.pdf
        • AUCB5.000.001.008 # Крышка мотора.pdf
  • Модель
    • AUCB5.000.000.000 # Бетономешалка.a3d
    • AUCB5.000.001.000 # Чаша.a3d
    • AUCB5.000.002.000 # Узел вращения.a3d
    • AUCB5.000.003.000 # Венчик.a3d
    • AUCB5.000.004.000 # Крышка боковая.a3d
    • AUCB5.000.005.000 # Проушины.a3d
    • AUCB5.000.006.000 # Короб защитный.a3d
    • AUCB5.000.007.000 # Откидная крышка.a3d
    • AUCB5.000.008.000 # Бетоноподача.a3d
    • AUCB5.000.009.000 # Ось стопорная.a3d
    • AUCB5.000.010.000 # Натяжитель ремня.a3d
    • Стопорное кольцо W 06
      • Стопорное кольцо W 06.m3d
    • Стопорная гайка KM 6
      • Стопорная гайка KM 6 SKF.m3d
    • Подшипник NJ 203 ECP
      • skf_bearing_nj_203_ecp_2_1.m3d
      • skf_bearing_nj_203_ecp_2_1_1.m3d
      • skf_bearing_nj_203_ecp_2_1_2.m3d
      • Подшипник NJ 203 ECP.a3d
      • Подшипник NJ 203 ECP.stp
    • Подшипник N 206 ECP SKF
      • skf_bearing_n_206_ecp_2_1.m3d
      • skf_bearing_n_206_ecp_2_1_1.m3d
      • skf_bearing_n_206_ecp_2_1_2.m3d
      • Подшипник N 206 ECP SKF.a3d
    • Зажимная втулка KLEE030
      • 79_KLEE.m3d
      • KLEE030_nothread.m3d
      • KLEE030_outer.m3d
      • KLEE030_threaded_KLEE.m3d
      • KLEE030_threaded_KLEE2.m3d
      • Зажимная втулка KLEE030.a3d
    • Гидроцилиндр 40.25х160.11 (350)
      • Гидроцилиндр 40.25х160.11 (350).a3d
      • Гильза.m3d
      • Проушина гильзы.m3d
      • Шток.m3d
    • M+S Hydraulic MSY 250С
      • Hexagon bolt DIN 931-1 M10x1700.m3d
      • MS-MF.m3d
      • MS-P.m3d
      • MS250-D.m3d
      • MSC.m3d
      • MSSP.m3d
      • MSVP.m3d
      • Гидромотор MSY 250С.a3d
    • AUCB5.000.010.000 # Натяжитель ремня
      • AUCB5.000.010.001 # Ведущий шкив.m3d
      • AUCB5.000.010.002 # Ось.m3d
      • AUCB5.000.010.003 # Упор.m3d
      • AUCB5.000.010.004 # Тяга.m3d
      • AUCB5.000.010.005 # Стопор.m3d
      • AUCB5.000.010.006 # Направляющая.m3d
      • AUCB5.000.010.007 # Платформа.m3d
      • AUCB5.000.010.008 # Фиксатор гайки.m3d
    • AUCB5.000.009.000 # Ось стопорная
      • AUCB5.000.009.001 # Ось стопорная.m3d
      • AUCB5.000.009.002 # Флажок.m3d
    • AUCB5.000.008.000 # Бетоноподача
      • AUCB5.000.008.001 # Крышка.m3d
      • AUCB5.000.008.002 # Упор.m3d
      • AUCB5.000.008.003 # Ось.m3d
      • AUCB5.000.008.004 # Крышка.m3d
      • AUCB5.000.008.005 # Труба 203х8.m3d
      • AUCB5.000.008.006 # Арматура 8 мм.m3d
    • AUCB5.000.007.000 # Откидная крышка
      • AUCB5.000.007.001 # Ребра вертикальные.m3d
      • AUCB5.000.007.002 # Ребро горизонтальное.m3d
      • AUCB5.000.007.003 # Ребра заостренные.m3d
      • AUCB5.000.007.004 # Уголок.m3d
      • AUCB5.000.007.005 # Труба.m3d
      • AUCB5.000.007.006 # Букса.m3d
    • AUCB5.000.006.000 # Короб защитный
      • AUCB5.000.006.001 # Верхняя дуга.m3d
      • AUCB5.000.006.002 # Нижняя дуга.m3d
      • AUCB5.000.006.003 # Фиксатор крышки.m3d
      • AUCB5.000.006.004 # Ребро фиксирующее.m3d
      • AUCB5.000.006.005 # Крышка.m3d
      • AUCB5.000.006.006 # Уплотнение.m3d
    • AUCB5.000.005.000 # Проушины
      • AUCB5.000.005.001 # Стенка проушин.m3d
      • AUCB5.000.005.002 # Упор верхний.m3d
      • AUCB5.000.005.003 # Боковой упор.m3d
      • AUCB5.000.005.004 # Накладка на проушину.m3d
      • AUCB5.000.005.005 # Ребро внутренее.m3d
      • AUCB5.000.005.006 # Ребро внешнее.m3d
    • AUCB5.000.004.000 # Крышка боковая
      • AUCB5.000.004.001 # Платик.m3d
      • AUCB5.000.004.002 # Заслонка.m3d
      • AUCB5.000.004.003 # Боковой фиксатор.m3d
      • AUCB5.000.004.004 # Откидная крышка.m3d
      • AUCB5.000.004.005 # Фиксатор.m3d
      • AUCB5.000.004.006 # Ручка.m3d
      • AUCB5.000.004.007 # Фиксатор ручки.m3d
      • AUCB5.000.004.008 # Фиксирующая шайба.m3d
    • AUCB5.000.003.000 # Венчик
      • AUCB5.000.003.001 # Труба венчика.m3d
      • AUCB5.000.003.002 # Стопор.m3d
      • AUCB5.000.003.003 # Ось.m3d
      • AUCB5.000.003.004 # Шнек 450x275 N5 L1700.m3d
      • AUCB5.000.003.005 # Ребро венчика.m3d
      • AUCB5.000.003.006 # Труба 89_6,5.m3d
      • AUCB5.000.003.007 # Упор лопасти.m3d
      • AUCB5.000.003.008 # Лопасть.m3d
    • AUCB5.000.002.000 # Узел вращения
      • AUCB5.000.002.001 # Ведущий шкив.frw
      • AUCB5.000.002.001 # Ведущий шкив.m3d
      • AUCB5.000.002.002 # Ведомый шкив.frw
      • AUCB5.000.002.002 # Ведомый шкив.m3d
      • AUCB5.000.002.003 # Фиксатор.m3d
    • AUCB5.000.001.000 # Чаша
      • AUCB5.000.001.001 # Дно.m3d
      • AUCB5.000.001.002 # Нож.m3d
      • AUCB5.000.001.003 # Боковина.m3d
      • AUCB5.000.001.004 # Труба 203х8.m3d
      • AUCB5.000.001.005 # Букса.m3d
      • AUCB5.000.001.006 # Защитное кольцо.m3d
      • AUCB5.000.001.007 # Защитная крышка.m3d
      • AUCB5.000.001.008 # Крышка мотора.m3d
      • AUCB5.000.001.009 # Упор нижний.m3d
      • AUCB5.000.001.010 # Ребро.m3d
      • AUCB5.000.001.012 # Фиксирующая шайба.m3d
      • AUCB5.000.004.011 # Фиксатор ручки.m3d
      • AUCB5.000.004.012 # Защита.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
100
3D модель Навесной ковш бетономешалка
Навесной ковш бетономешалка
50
Чертеж Проектирование гидропривода бетоносмесительного ковша
Проектирование гидропривода бетоносмесительного ковша
20
3D модель Груша бетономешалки
Груша бетономешалки
50
Чертеж Расчет бетономешалки
Расчет бетономешалки
150
Чертеж Бетономешалка БС-100
Бетономешалка БС-100
Бесплатно
3D модель Мобильная бетономешалка Тип 2
Мобильная бетономешалка Тип 2
Задания с фриланса
Перерисовка в DXF
договорная
user-avatar user-1168190
22.02.2025
Все задания
Вопросы по теме
Все вопросы
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
