Проектирование гидропривода бетоносмесительного ковша

Учебное заведение - «Казанский (Приволжский) федеральный университет» (КФУ)
Кафедра - Теплоэнергетика и Гидропневмоавтоматика (ТЭиГПА)
Дисциплина - Теория и Проектирование Гидропневмопривода (ТиПГПП)
Тема - Проектирование гидропривода бетоносмесительного ковша
Год - 2013

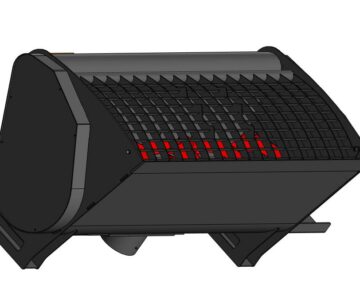

Ковш бетоносмесительный – навесное гидравлическое оборудование, предназначенное для приготовления смесей бетона и их транспортировки.
Перемешивание смесей происходит с помощью специального шнека, вращаемого гидромотором.

Объемный гидропривод сегодня широко применяется в машиностроении и стал неотъемлемой составной частью современных мобильных машин и промышленного оборудования. В технически развитых странах машину без гидропривода встретить почти невозможно. В России ситуация иная – здесь редкость отечественное оборудование с современным гидроприводом.

Исходные данные
Статическая нагрузка на выходное звено................Hс1 = 1001 H
Полное перемещение выходного звена ...................Lп1 = 164 мм
Время перемещения выходного звена .....................tп1 = 2 с
Приведенная к выходному звену масса ...................mв1 = 15 кг
Номинальное давление...............................................Рном1 = 4 МПа

Состав: ПЗ, Гидроцилиндр (Сборочный чертеж), Схема гидравлическая принципиальная, Гидропривод бетоносмесительного ковша, Циклограмма работы и гистограмма расходов, Деталировка (крышка, поршень,цилиндр,шток), Спецификафия Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:
моя курсовая1/
моя курсовая1/tit.doc
моя курсовая1/Цилиндр А3.cdw
моя курсовая1/list_zd.doc
моя курсовая1/Поршень А4.cdw
моя курсовая1/цилиндрA1.cdw
моя курсовая1/(1) (Восстановлен).doc
моя курсовая1/Циклограмма A1.cdw
моя курсовая1/Структурная схема МОЯ А1.cdw
моя курсовая1/Kryshka A3.cdw
моя курсовая1/Спецификация цил.spw
моя курсовая1/ШТОК A3.cdw

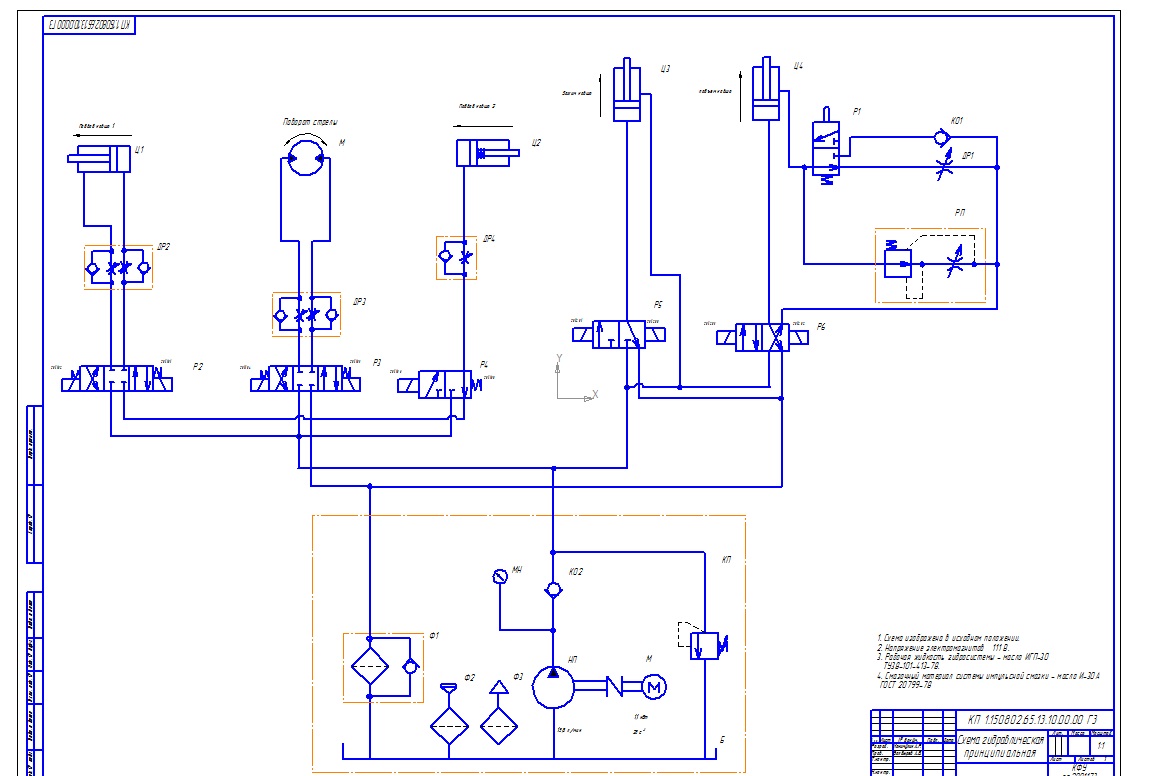

моя курсовая1/Гидросхема моя A1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Airatone
Дата: 2014-04-09
Просмотры: 2811
