Кран автомобильный с гибкой подвеской стрелы г/п 9,5 т

Тихоокеанский государственный университет
Кафедра транспортно-технологические системы в строительстве и горном деле
Курсовой проект по дисциплине «Грузоподъемный машины»
На тему «Кран автомобильный с гибкой подвеской стрелы г/п 9,5 т
Хабаровск 2016

Цель курсового проекта - проектирование автомобильного крана грузоподъёмностью 9,5 т с электрическим приводом механизмов и гибкой подвеской стрелы.
По данным выданного задания был выбран кран-прототип, назначены геометрические и весовые параметры проектируемого крана, проверена грузовая и собственная устойчивости, рассчитаны механизмы и проведены их проверки.
Лебедка механизма подъёма груза и лебедка механизма изменения вылета стрелы выполнены по П-образной схеме, что обеспечивает компактное расположение механизмов на поворотной платформе.
Выполненные проверочные расчеты подтвердили работоспособность спроектированных механизмов.
В ходе работы необходимо принимать конструктивные решения по расположению механизмов и отдельных узлов крана.
Все механизмы компонуются изделиями выпускаемыми заводами-изготовителями, что обеспечивает их унификацию и взаимозаменяемость.

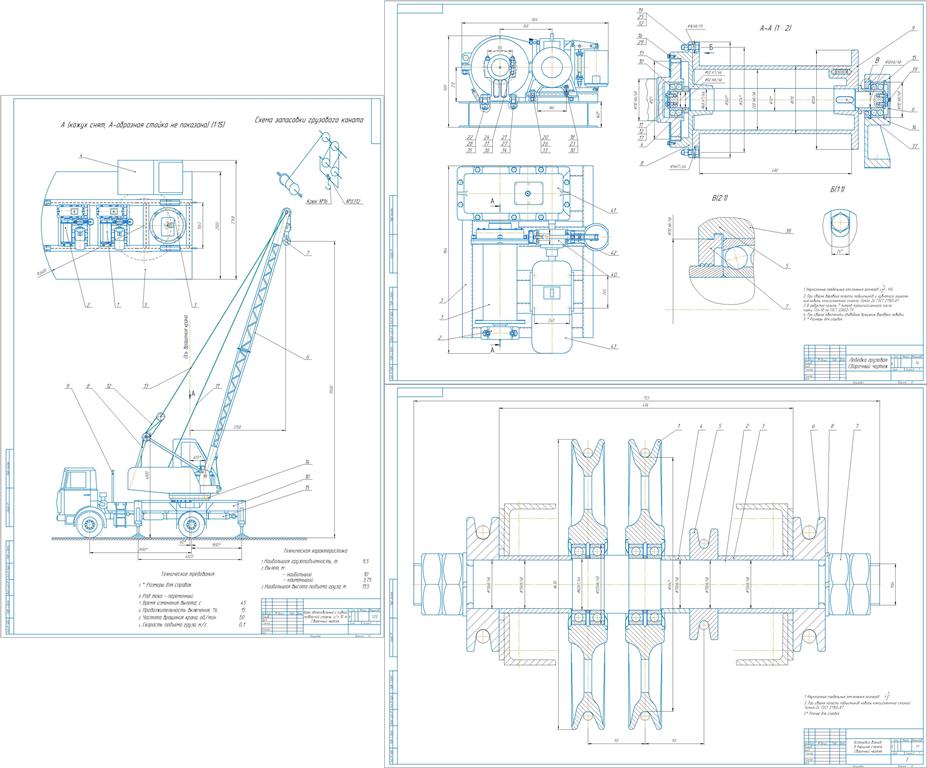

Графическая часть содержит автомобильный кран на базе МАЗа, Лебедка, Блок в вершине стрелы.

Введение
1. Расчет и выбор параметров крана
2. Расчет механизма подъема груза
3. Механизм изменения вылета
4. Расчет механизма вращения
Заключение
Список использованных источников

Состав: Автомобильный кран (СБ), Лебедка (СБ), Блок в вершине стрелы (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Кран автомобильный с гибкой подвеской стрелы г/п 9,5 т

Просмотр файлов
Автомобильный кран.cdw
Блок в вершине стрелы.cdw
Лебедка ам крана с гибкой подвеской.cdw
ПЗ.docx
Спец лебедка 1.bak
Спец лебедка 1.spw
Спецификация Блока.bak
Спецификация Блока.cdw
Спецификация КРАН — 2.bak
Спецификация КРАН — 2.spw
