Крашер на экскаватор

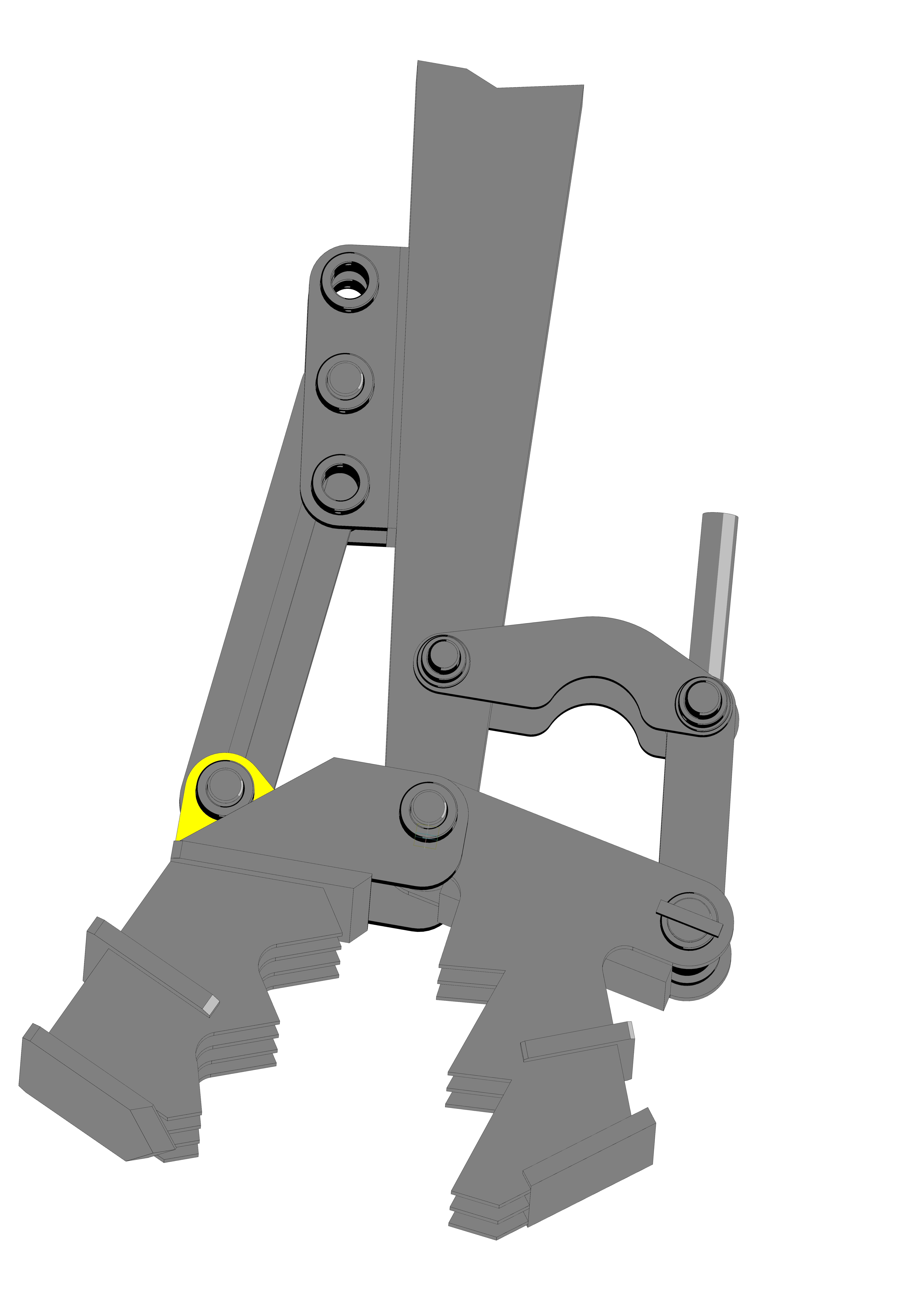

В работе представлена 3D модель крашера. Крашер это специальное изделие , с помощью которого дробятся/крошатся железобетонные отходы из бетонных плит, блоков, которое устанавливается на экскаватор. Он изготавливается в виде ножниц с двумя или несколькими «лезвиями», которые лучше назвать челюстями, т. к. они короткие и очень прочные

Состав: 3D модель крашера для экскаватора

Софт: КОМПАС-3D V20

Файлы:
Сь шплинтовая №3.m3d
ребр_V18.1.m3d
Тяга упора в сборе_V18.1.a3d
Ось в сборе №2 _ ТС 2021.07.00.00 ЭСБ.a3d
Тяга гидроцилидра_V18.1.m3d
проушина_V18.1.m3d
Втулка адаптера1_V18.1.m3d
Проуш 2_V18.1.m3d
Зуб ведущий боковой.m3d
Рычаг 2_V18.1.m3d
хобот ведобый_V18.1.m3d
Зуб ведущий центральный.m3d
PLib_G-sort_GOST_19853_1402.m3d
Втулка 130.m3d
1проушина_V18.1.m3d
Ведомая челюсть.a3d
Зуб вед_V18.1.m3d
Шайба проставка_V18.1.m3d
Рычаг №1 в сборе_V18.1.a3d
Втулка с отверстием Д71_V18.1.m3d
Пластина _V18.1.m3d
Лист нижний_V18.1.m3d
Кронштейн упора в сборе.a3d
Ось №6.m3d
Ребро соединительное адаптера_V18.1.m3d
Ось шплинтовая №2.m3d
Щека упора_V18.1.m3d
втулка21.m3d
Пластина 364х200х40.m3d
Ось №8 в сборе.a3d
Пластина _ ТС 2021.07.00.01.m3d
Усиливающ пласт_V18.1.m3d
Адаптер_V18.1.a3d
Ось №7.m3d
Ребро усиливающее ведущее.m3d
Ось №7 в сборе.a3d
Осб №6 в сборе.a3d
Пластина упора_V18.1.m3d
Втулка 31.m3d
ось №4.m3d
Втулка с отверстием Д80_V18.1.m3d
Рычаг №2 в сборе_V18.1.a3d
Ось в сборе №3 _ ТС 2021.08.00.00 ЭСБ.a3d
Пластна 366х257х40.m3d
Пластина _ ТС 2021.07.00.01_V18.1.m3d
Рычаг1_V18.1.m3d
Ось №4 в сборе.a3d
Пластина 524х315х40.m3d
втулка21_V18.1.m3d
ось №8.m3d
втулкабез отв_V18.1.m3d
Клешня ведущая.a3d
Шайба проставка в сборе_V18.1.a3d
Пластина 545х364х40.m3d
Крешер в сборе.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
