Гидроножницы (мультипроцессоры, крашеры) для экскаватора

Гидроножницы (мультипроцессоры, крашеры) для экскаватора

100

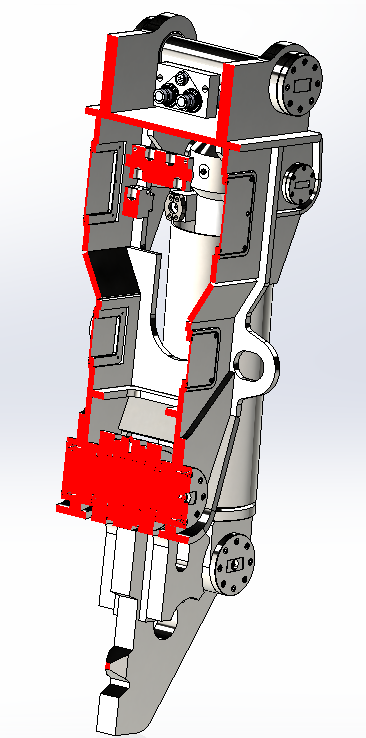

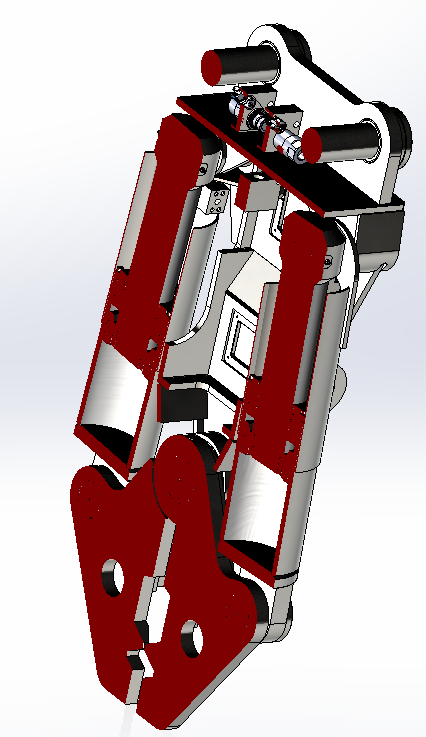

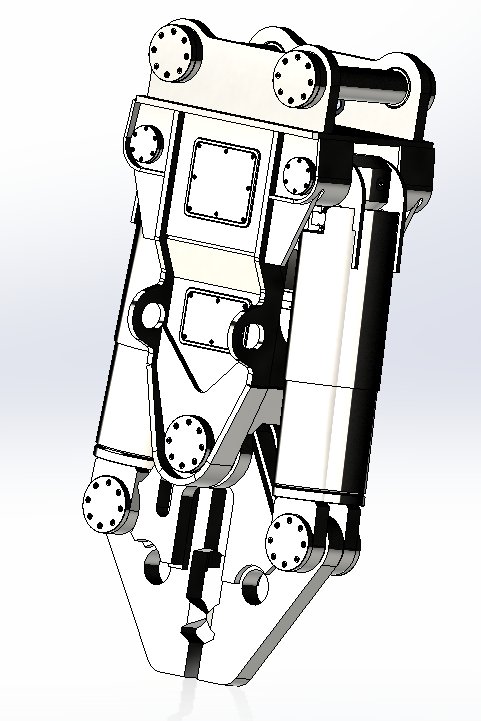

Вашему вниманию предлагается обезличенная 3D-модель гидроножниц. Данная работа является результатом реверс-инжиниринга по имевшемуся образцу и техническому каталогу.

3D Модели Гидроножницы Крашер навесное оборудование экскаватора

Автор

Дмитрий

Дата

03.08.2025

Язык

Русский

Состав

3D-модель гидроножниц (с входящими подсборками).

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

000 - Корпус (проработка).SLDASM
000 - Ножницы (проработка).SLDASM
000-01 - Гидроцилиндр (проработка).SLDASM
001 - Гильза (проработка).SLDPRT
001 - Нож (проработка).SLDPRT
001 - Ребро (проработка).SLDPRT
002 - Дно (проработка).SLDPRT
002 - Ребро (проработка).SLDPRT
002 - Стенка (проработка).SLDPRT
002-01 - Ребро новое (проработка).SLDPRT
003 - Нож (проработка).SLDPRT
003 - Проушина (проработка).SLDPRT
003 - Ребро (проработка).SLDPRT
004 - Крышка (проработка).SLDPRT
004 - Ребро (2) (проработка).SLDPRT
004 - Ребро (проработка).SLDPRT
005 - Проушина (проработка).SLDPRT
005 - Стенка (проработка).SLDPRT
005 - Шток (проработка).SLDPRT
005-01 - Проушина новая (проработка).SLDPRT
005-01 - Стенка (проработка).SLDPRT
005-02 - Стенка (проработка).SLDPRT
006 - Основание (проработка).SLDPRT
006 - Поршень (проработка).SLDPRT
006 - Упорное кольцо (проработка).SLDPRT
006 - Ушко (проработка).SLDPRT
007 - Гайка стопорная (проработка).SLDPRT
007 - Упорное кольцо (проработка).SLDPRT
007 - Ушко (проработка).SLDPRT
008 - Втулка (нож) (проработка).SLDPRT
008 - Втулка (проработка).SLDPRT
009 - Стенка (проработка).SLDPRT
009 - Шайба (проработка).SLDPRT
009-01 - Стенка (проработка).SLDPRT
010 - Нож (проработка).SLDASM
010 - Проушина (проработка).SLDASM
010 - Рама (проработка).SLDASM
010 - Стенка (проработка).SLDPRT
011 - Стенка (проработка).SLDPRT
011 - Фланец штока (проработка).SLDPRT
0012 - Втулка (проработка).SLDPRT
012 - Бонка (проработка).SLDPRT
012 - Стенка (проработка).SLDPRT
013 - Палец (проработка).SLDPRT
013 - Труба (проработка).SLDPRT
013-01 - Палец (проработка).SLDPRT
013-02 - Палец (проработка).SLDPRT
014 - Крышка (проработка).SLDPRT
014 - Проушина (проработка).SLDPRT
014-01 - Крышка (проработка).SLDPRT
015 - Крышка (проработка).SLDPRT
015 - Палец (проработка).SLDPRT
015-01 - Крышка (проработка).SLDPRT
016 - Проушина (проработка).SLDPRT
017 - Втулка (проработка).SLDPRT
020 - Корпус (проработка).SLDASM
020 - Нож (проработка).SLDASM
020 - Основание (проработка).sldasm
026 - Крышка -2.SLDPRT
027- Фланец приварной.SLDPRT
028 - Крышка -2.SLDPRT
029- Фланец приварной.SLDPRT
030 - Крышка (проработка).SLDASM
030 - Нож сварной (проработка).sldasm
040 - Нож сварной (проработка).sldasm
040 - Шток (проработка).SLDASM
050 - Поршень (проработка).SLDASM
060 - Кожух (проработка).SLDASM
DRH 4 (ПГН) (проработка).SLDPRT
F FAP17ZN 3_4 BSP (811400020, Femal) (проработка).sldprt
M FAP17ZN 3_4 BSP (811400021, Male) (проработка).sldprt
Винт М5-6gх16.109.40Х.019 ГОСТ 11738-84 (ПГН) (проработка).SLDPRT
Винт М8-6gх20.109.40Х.019 ГОСТ 11738-84 (ПГН) (проработка).SLDPRT
Винт М8-6gх25.109.40Х.019 ГОСТ 11738-84 (ПГН) (проработка).SLDPRT
Винт М8-6gх40.109.40Х.019 ГОСТ 11738-84 (ПГН) (проработка).SLDPRT
Винт с потайной головкой и шестигранным углублением под ключ ГОСТ Р ИСО 10642-М4х10-8.8-A9J (ПГН) (проработка).SLDPRT
Втулка ГОСТ ИСО 3547-1-2006 60 A 65х100-Y2-M1N1-A (ПГН) (проработка).SLDPRT
Втулка ГОСТ ИСО 3547-1-2006 75 A 80х60-Y2-M1N1-A (ПГН) (проработка).SLDPRT
Втулка ГОСТ ИСО 3547-1-2006 95 A 100х80-Y2-M1N1-A (ПГН) (проработка).SLDPRT
Гидроножницы в сборе.SLDASM
Гидроножницы в сборе.STEP
Грязесъёмник E50-A-125_3 (ПГН) (проработка).SLDPRT
Делитель потока TQ 43-A (ПГН) (проработка).SLDPRT
Кольцо 094-100-36-2-2 ГОСТ 9833-73_18829-73 (ПГН) (проработка).SLDPRT
Кольцо 175-180-36-2-2 ГОСТ 9833-73_18829-73 (ПГН) (проработка).SLDPRT
Кольцо защитное 944-1000 ГОСТ 23825-79 (ПГН) (проработка).SLDPRT
Кольцо защитное 1744-1800 ГОСТ 23825-79 (ПГН) (проработка).SLDPRT
Кольцо опорное E20-120-125_15 (ПГН) (проработка).SLDPRT
Кольцо опорное E21-180-15_15 (ПГН) (проработка).SLDPRT
Коннектор Femal EC7 806422012 (проработка).SLDPRT
Коннектор Male EC7 806422013 (проработка).SLDPRT
Коннектор НПУ (Папа) (проработка).SLDASM
Коннектор НПУ (проработка).SLDASM
Маслёнка 1.2.Ц6 ГОСТ 19853-74 (ГЦ У6 В2) (КС) (проработка).SLDPRT
Плита установочная (Мама) (проработка).SLDPRT
Плита установочная для НПУ (Папа) (проработка).SLDPRT
Уплотнение E05-125_3 (ПГН) (проработка).SLDPRT
Уплотнение E15М-180_3 (ПГН) (проработка).SLDPRT
Фланец DB-FL-301-W129-K (Parker - FHSF32CF) (ПГН) (проработка).SLDPRT
Шайба 5 65Г 019 ГОСТ 6402-70 (ПГН) (проработка).SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70 (ПГН) (проработка).SLDPRT
Штифт 2.5х10 Хим. Окс. прм. ГОСТ 3128-70 (ПГН) (проработка).SLDPRT
