Кафедра "Транспорт и сельскохозяйственная техника"
Курсовой проект по дисциплине "Тракторная техника"
На тему "Расчет бульдозера"
В данном курсовом проекте Вы найдете поянительную записку осущающую следующие вопросы:
- обзор конструкций
- выбор основных параметров
- тяговый расчет
- расчет толкающего бруса
Так же к курсовому проекту идут чертежи:
- 2 чертежа бульдозеров
- 2 чертежа толкающего бруса соответственно.

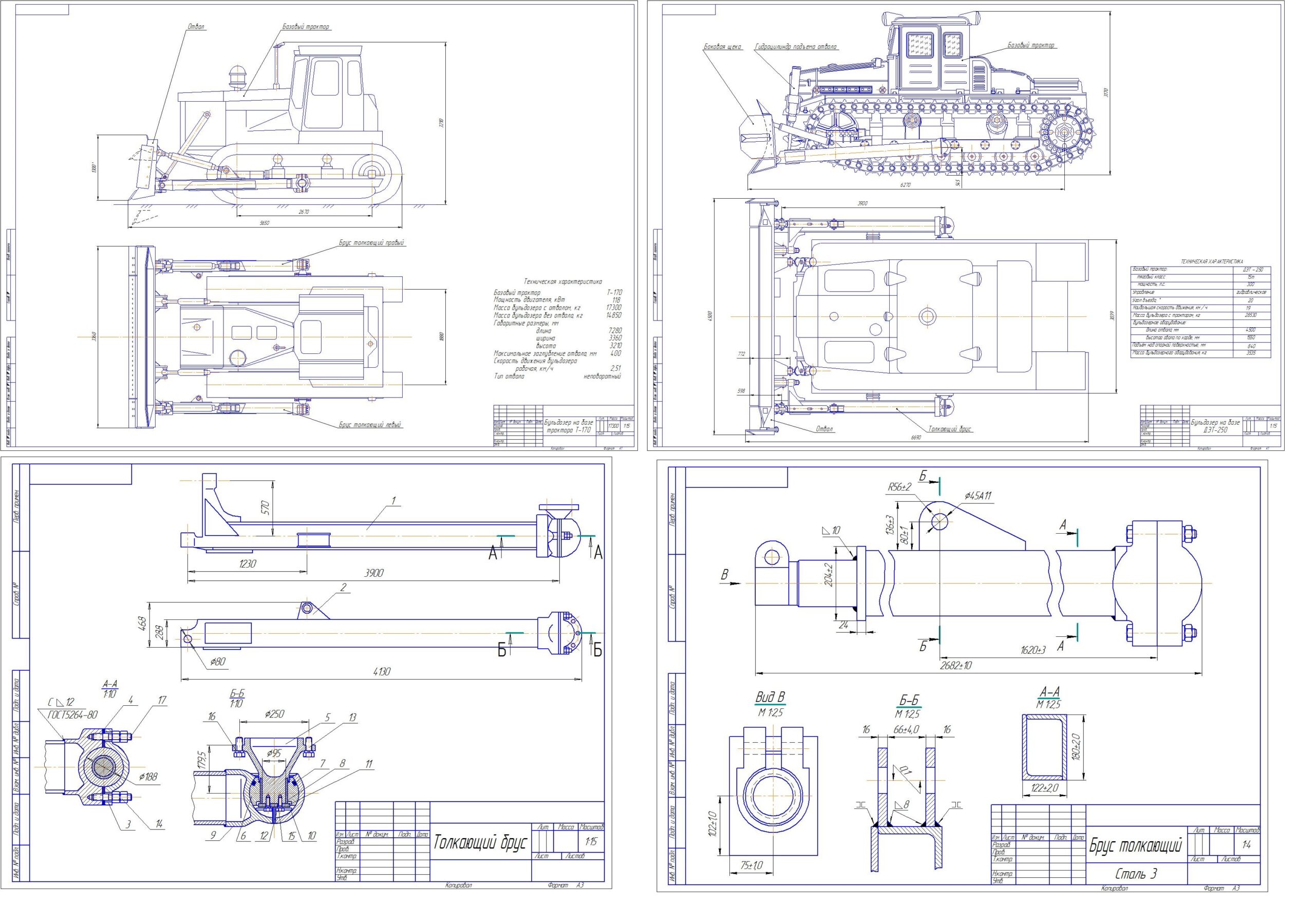

На чертежах изображены бульдозеры (Т-170 и ДЭТ-250).Два вида (боку и сверху). Чертежы имеют необходимые размеры
бульдозеров, а так же технические характеристики изображенных бульдозеров.
На чертежах изображены толкающие брусы для бульдозеров с необходимыми размерами, обозначениями, а так же разрезами.
Нету спецификации на толкающий брус. Позиции не обозначены а спецификации которая заявлена в содержании нет.
Спецификации не заявлены ни в содержании ни в поле состав.
А есть спецификация к колкающему брусу?
Спецификаций нет. Только чертежи как на картинке и ПЗ. Но я Вам скажу что там нет ничего сложного, сам брус, болты, гайки. прокладки, и шаровый узел. Любой студент сможет сделать сам.
1. Коробка
2. Проушина
3. Крышка шарнира
4. Прокладка шарнира
5. Шаровый палец
6. Сухарь
7. Манжета
8. Стакан
9. Шарнир
10. Шайба натяжитель
11. Пробка
Стандартные изделия смотрим госты и размеры самостоятельно, я не стал разбираться, по масштабу чертежа трудно прикинуть, но примерно 1:5
12. Винт регулировка натяжения М24 Гост
13. Болт М Гост
14 Гайка М30 ГОСТ 5915-70
15. Шайба по 12ю позицию
16. Шайба под 13й болт
17. Шпилька
