Расчёт рамы бульдозера

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовая работа по дисциплине "Строительная механика и металлические конструкции"
На тему: "Расчёт рамы бульдозера"
Воронеж 2014

В данной курсовой работе рассматривается расчёт рамы бульдозера. Произведен силовой расчёт, расчёт на прочность, расчёт сварного шва и проушины.

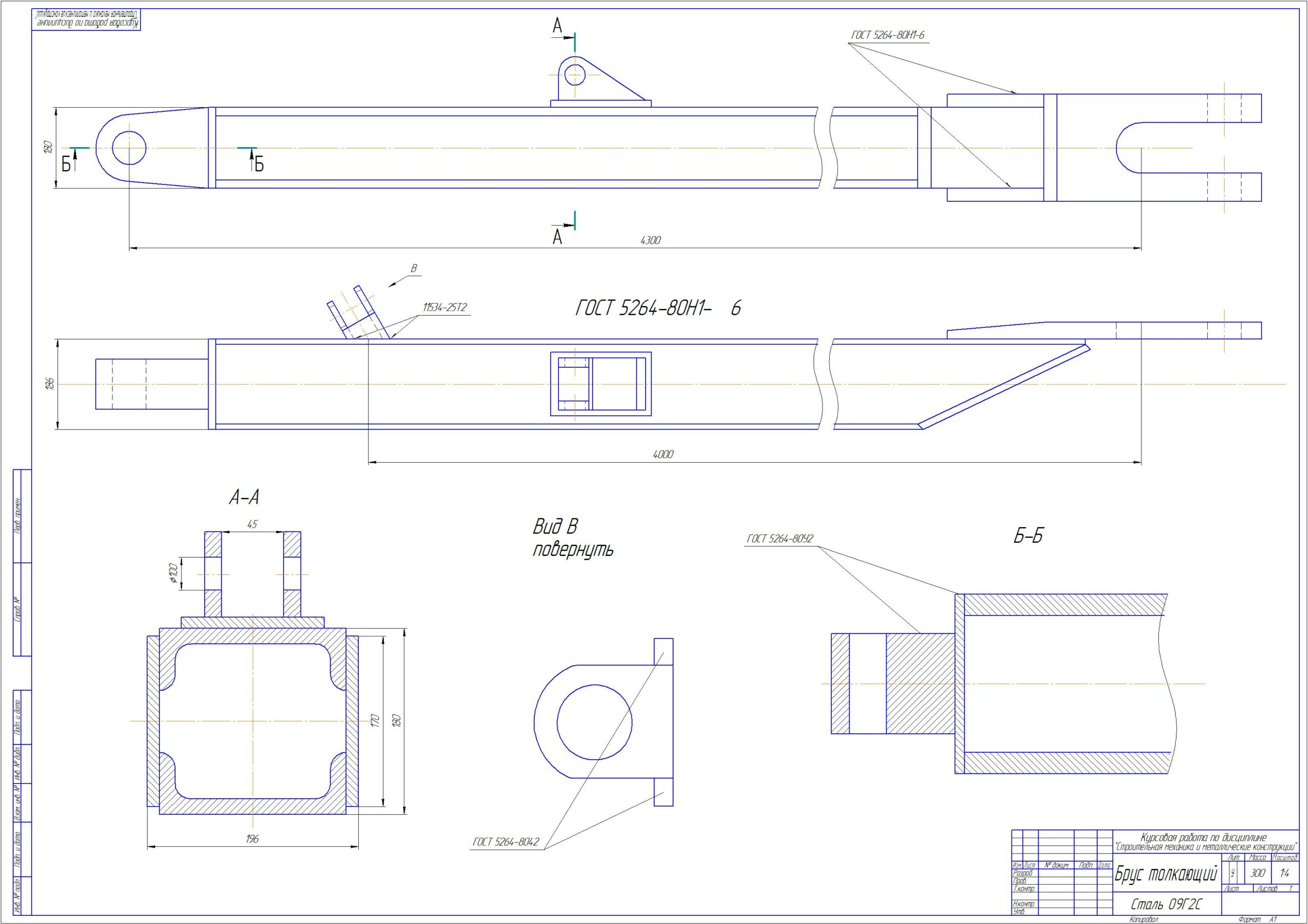

Графическая часть содержит чертеж толкающего бруса бульдозера.
Курсовая работа содержит 1 лист формата А1, 15 листов пояснительной записки.

Основными элементами бульдозерного оборудования являются отвал, толкающие брусья с раскосами и подкосами или толкающая рама с раскосами, гидроцилиндры подъема и опускания отвала, а также, на отдельных видах, механизмы поворота отвала в поперечной и горизонтальной плоскостях и изменения угла резания. Толкающие устройства для бульдозеров с неповоротным отвалом состоят из брусьев коробчатого или трубчатого сечения и винтовых раскосов , как правило, трубчатого сечения. На каждый бульдозер требуется по два бруса и по два раскоса – по одному брусу и раскосу на каждую сторону. Брусья толкающего устройства крепятся с одной стороны к основной раме базового трактора, с другой – к отвалу; соединение обеспечивается посредством опор, проушин, крестовин и пальцев.

Исходные данные:
L = 3,5 м в = 0,8 м Рy = 0 α = 75°
l1 = 3,0 м в1 = 2,3 м Рx = 80 кН β = 45°
l2 = 3,25 м в2 = 3,5 м Рz = 7,5 кН γ = 60°
l3 = 4,0м h = 0,3 м Тип сечения -Б Материал - Сталь 09Г2С
