Плужный снегоочиститель

Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Сибирская государственная автомобильно-дорожная академия (СибАДИ)»

Кафедра «Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур» (ТНКИ)

ПЛУЖНЫЙ СНЕГООЧИСТИТЕЛЬ

Пояснительная записка к курсовой работе

по дисциплине «Машины для содержания и ремонта дорог»

В качестве базовой машины выбрали  Liebherr PR 734.

Содержание
ВВЕДЕНИЕ 4
1 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 5
2 ОПИСАНИЕ И ОБОСНОВАНИЕ ВЫБРАННОЙ КОНСТРУКЦИИ 6
2.1 Описание конструкций плужных снегоочистителей 7
2.1.1 Плужно-щеточный снегоочиститель УМ-70 7
2.1.2 Снегоочиститель плужный СОП-4 9
2.1.3 Дорожная машина ЭД-405В 10
3 РАСЧЁТЫ 12
3.1 Выбор основных параметров 12
3.1.1 Характеристика разрабатываемой среды 12
3.1.2 Определение основных параметров отвала 12
3.2 Тяговый расчет снегоочистителя 16
3.2.1 Тяговый расчет снегоочистителя при прокладке колонных путей и снегозащитных траншей 18
3.2.2 Тяговый расчет снегоочистителя при патрульной снегоочистке 19
3.3 Мощность, необходимая для работы снегоочистителя 21
3.4 Расчет производительности 21
3.5 Выбор гидравлических цилиндров необходимых для управления отвалом…………………………………………………………………..…………22
ЗАКЛЮЧЕНИЕ 24
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 25

Тракторные плужные снегоочистители представляют собой навесное оборудование для тракторов 30-150 кН. Они предназначены для расчистки снежных отложений плотностью до 500 кг/м3, пробивки колонных путей в снежных отложениях высотой до 1,4 м. Рабочая скорость не превышает 20 км/ч.

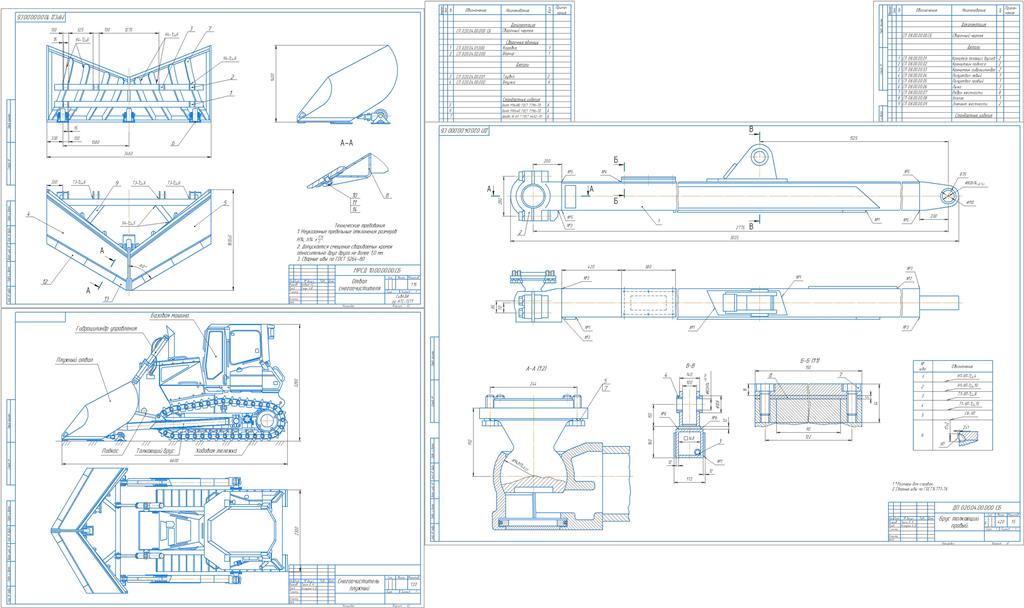

Состав: Снегоочиститель (ВО) Спецификация, ПЗ, толкающий брус (СБ), Отвал (СБ) Язык документа

Софт: КОМПАС-3D 16

Файлы:
Сборочный отвала.cdw
СП бруса толкающего.frw
Общий вид.jpg
ПЗ Плужный снегоочиститель.doc
Общий вид.cdw
Титульный.doc
Сборочный толкающего бруса.cdw
СП отвала.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: ололо 1
Дата: 2017-10-22
Просмотры: 1292
