Плужный снегоочиститель на базе КамАЗ-65115

Сибирский автомобильно - дорожный институт
Кафедра «Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур»
Курсовой проект по дисциплине: «Конструкция и эксплуатация машин для ремонта и содержания дорог»
На тему: «Плужный снегоочиститель»
Омск 2018

Характеристика разрабатываемой среды
Характеристика разрабатываемого снега:
Вид снега Слабоуплотненный
Температура t, 0С -4…-22
Плотность ρ, кг/м3 250
Коэффициент сопротивления резанию kрез, Н/м2 2000
Коэффициент внешнего трения f1 0,07
Коэффициент внутреннего трения f2 0,38
Коэффициент сцепления пневматической шины φсц 0,35

Техническая характеристика базовой машины:
Базовая машина КамАЗ-65115
Мощность двигателя, кВт 205
Масса отвала, кг 860
Ширина захвата, мм 2700
Высота отвала, мм 1500
Рабочая скорость, км/ч 50
Дальность отбрасывания снега, м 20

Содержание
ВВЕДЕНИЕ
1 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
2 ОПИСАНИЕ И ОБОСНОВАНИЕ ВЫБРАННОЙ КОНСТРУКЦИИ
2.1 Описание конструкций плужных снегоочистителей
2.1.1 Плужно-щеточный снегоочиститель УМ-70
2.1.2 Снегоочиститель плужный СОП-4
2.1.3 Дорожная машина ЭД-405В
3 РАСЧЁТЫ
3.1 Выбор основных параметров
3.1.1 Характеристика разрабатываемой среды
3.1.2 Определение основных параметров отвала
3.2 Тяговый расчет снегоочистителя
3.2.1 Тяговый расчет снегоочистителя при прокладке колонных путей и снегозащитных траншей
3.2.2 Тяговый расчет снегоочистителя при патрульной снегоочистке
3.3 Мощность, необходимая для работы снегоочистителя
3.4 Расчет производительности
3.5 Выбор гидравлических цилиндров необходимых для управления отвалом
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

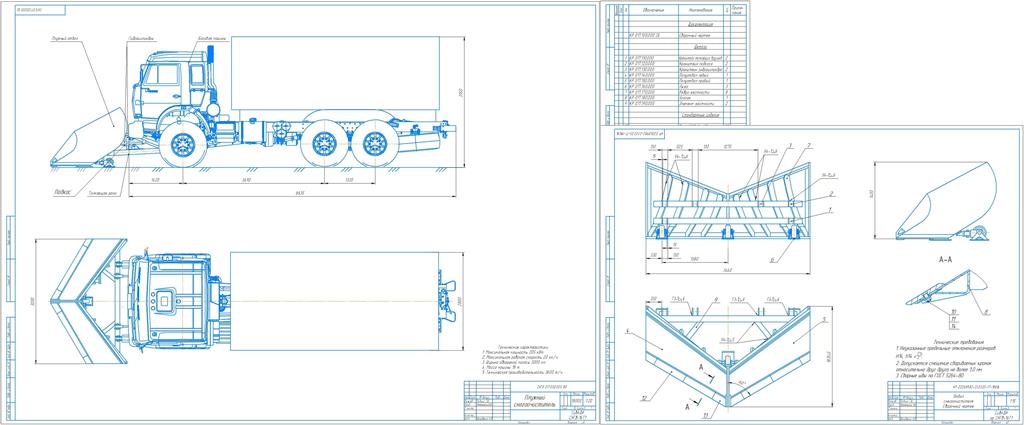

Состав: Плужный снегоочиститель(ВО), Отвал(СБ), Спецификация отвала. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Плужный снегоочиститель на базе КамАЗ-65115

Пояснительная записка, Павкин СНГб-16 Т1.docx
Obschy_Vid_Pluzhnogo_Snegoochist.cdw
Sborochny_Otvala.cdw
Sp_Otvala.cdw
