Кузов ломовоза 3D проект

0
17
640
6
0
200
3D модель Кузов ломовоза 3D проект

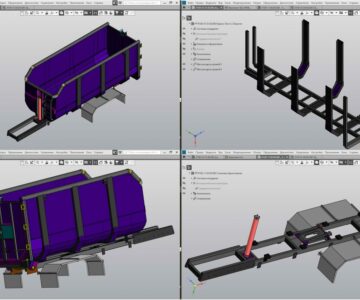

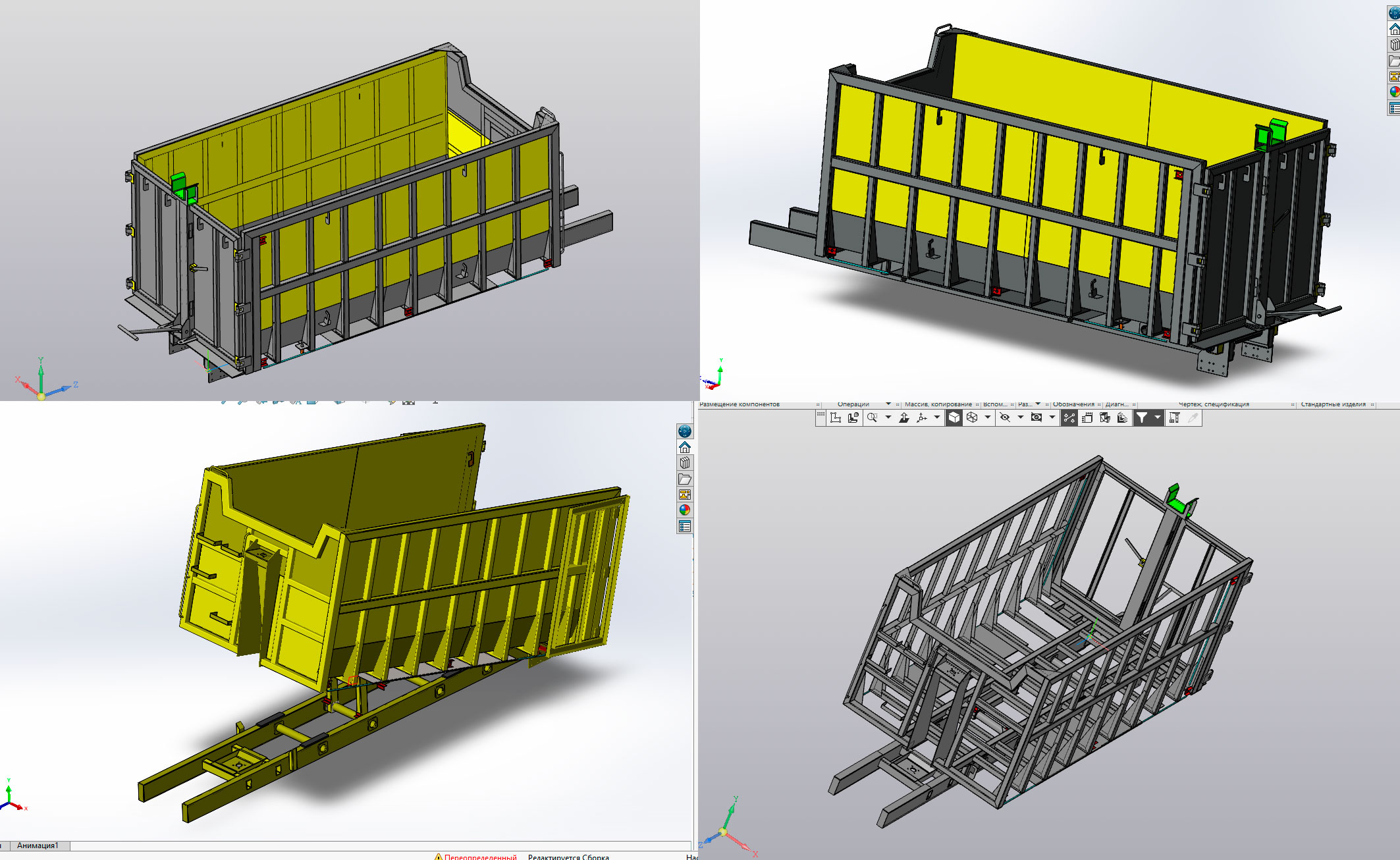

Кузов металловоза на базе автомобиля УРАЛ объем 11 метров кубических 3d модель с деталировкой. Усиленный борта, место под манипулятор, саморазгружающийся. Распашные задние двери с запорным механизмом. Чтобы нормально посмотреть проект Вам нужно иметь и SolidWorks 2014 и КОМПАС-3D 14. Чертежи в компасе, а сборка в солиде.

3D Модели Кузов ломовоз металловоз
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Василий
Дата
06.12.2021
Язык
Русский
Состав
3D Сборка и деталировка, чертежи спецификации
Софт
SolidWorks 14 Как открыть?
Содержимое архива
  • М-01.00.000 Металловоз
    • М-01.01.600 Дверь левая
      • М-01.01.656 Пластина.m3d
      • М-01.01.600 Дверь левая.a3d
      • Швеллер гнутый _ М-01.01.601.cdw
      • М-01.01.657 Косынка.m3d
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.SLDPRT
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100.m3d
      • М-01.01.656 Пластина.SLDPRT
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.SLDPRT
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100_1.m3d
      • Дверь левая Сборочный чертеж _ М-01.01.600СБ.cdw
      • М-01.01.657 Косынка.SLDPRT
      • М-01.01.604 Пластина.SLDPRT
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.m3d
      • Швеллер гнутый _ М-01.01.602.cdw
      • М-01.01.600 Дверь левая.SLDASM
      • М-01.01.600 Дверь левая.STEP
      • Дверь левая _ М-01.01.600.spw
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.m3d
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100.SLDPRT
      • М-01.01.604 Пластина.m3d
    • М-01.01.800 Опора нижняя ГЦ
      • М-01.01.800 Опора нижняя ГЦ.a3d
      • Опора нижняя ГЦ _ М-01.01.800.spw
      • М-01.01.800 Опора нижняя ГЦ.SLDASM
      • Пластина _ М-01.01.801.cdw
      • Пластина _ М-01.01.802.cdw
      • М-01.01.801 Пластина.m3d
      • М-01.01.802 Пластина.m3d
      • Опора нижняя ГЦ Сбороный чертеж _ М-01.01.800СБ.cdw
      • М-01.01.202 Пластина.m3d
      • М-01.01.801 Пластина.SLDPRT
      • М-01.01.800 Опора нижняя ГЦ.STEP
      • М-01.01.802 Пластина.SLDPRT
      • М-01.01.202 Пластина.SLDPRT
    • М-01.01.300 Стенка передняя
      • М-01.01.307 Швеллер гнутый ГОСТ 8278-83 L=656.SLDPRT
      • М-01.01.303 Труба 120-80-4 ГОСТ 30245-2003 L=320.SLDPRT
      • М-01.01.301-01 Труба 120-80-4 ГОСТ 30245-2003 L=2055.SLDPRT
      • М-01.01.305 Труба 120-80-4 ГОСТ 30245-2003 L=1645.m3d
      • Стенка передняя Сборочный чертеж _ М-01.01.300СБ.cdw
      • Труба _ М-01.01.302.cdw
      • М-01.01.308 Швеллер гнутый ГОСТ 8278-83 L=750.SLDPRT
      • М-01.01.305 Труба 120-80-4 ГОСТ 30245-2003 L=1645.SLDPRT
      • М-01.01.300 Стенка передняя.SLDASM
      • М-01.01.306 Швеллер гнутый ГОСТ 8278-83 L=1515.SLDPRT
      • М-01.01.306 Швеллер гнутый ГОСТ 8278-83 L=1515.m3d
      • М-01.01.304 Труба 120-80-4 ГОСТ 30245-2003 L=444.m3d
      • М-01.01.304 Труба 120-80-4 ГОСТ 30245-2003 L=444.SLDPRT
      • М-01.01.303 Труба 120-80-4 ГОСТ 30245-2003 L=320.m3d
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.SLDPRT
      • Труба _ М-01.01.303.cdw
      • М-01.01.302 Труба 120-80-4 ГОСТ 30245-2003 L=1040.m3d
      • Труба _ М-01.01.301.cdw
      • Труба _ М-01.01.304.cdw
      • М-01.01.308 Швеллер гнутый ГОСТ 8278-83 L=750.m3d
      • М-01.01.300 Стенка передняя.STEP
      • М-01.01.307 Швеллер гнутый ГОСТ 8278-83 L=656.m3d
      • Стенка передняя _ М-01.01.300.spw
      • М-01.01.300 Стенка передняя.a3d
      • М-01.01.302 Труба 120-80-4 ГОСТ 30245-2003 L=1040.SLDPRT
      • Труба _ М-01.01.305.cdw
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.301-01 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
    • М-01.01.680 Балка
      • М-01.01.682 Труба 32-3,2 ГОСТ 3262-75 L=800.SLDPRT
      • М-01.01.680 Балка.SLDASM
      • М-01.01.681 Труба 32-3,2 ГОСТ 3262-75 L=400.m3d
      • М-01.01.683 Труба 32-3,2 ГОСТ 3262-75 L=160.m3d
      • Балка _ М-01.01.680.spw
      • М-01.01.683 Труба 32-3,2 ГОСТ 3262-75 L=160.SLDPRT
      • М-01.01.684 Косынка.SLDPRT
      • М-01.01.680 Балка.STEP
      • М-01.01.684 Косынка.m3d
      • Косынка _ М-01.01.684.cdw
      • М-01.01.680 Балка.a3d
      • М-01.01.682 Труба 32-3,2 ГОСТ 3262-75 L=800.m3d
      • М-01.01.681 Труба 32-3,2 ГОСТ 3262-75 L=400.SLDPRT
      • Балка Сборочный чертеж _ М-01.01.680СБ.cdw
    • М-01.01.400-01 Стенка правая
      • М-01.01.301-01 Труба 120-80-4 ГОСТ 30245-2003 L=2055.SLDPRT
      • М-01.01.403 Труба 120-80-4 ГОСТ 30245-2003 L=4780.SLDPRT
      • М-01.01.401 Швеллер гнутый 120-80-4 ГОСТ 8278-83 L=4300.SLDPRT
      • М-01.01.400-01 Стенка правая.SLDASM
      • М-01.01.402 Труба 120-80-4 ГОСТ 30245-2003 L=1935.SLDPRT
      • М-01.01.404 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=815.SLDPRT
      • М-01.01.405 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=1000.SLDPRT
      • Стенка правая _ М-01.01.400-01.spw
    • М-01.01.650 Дверь правая
      • М-01.01.656 Пластина.m3d
      • М-01.01.654 Пластина.SLDPRT
      • Пластина _ М-01.01.653.cdw
      • М-01.01.657 Косынка.m3d
      • М-01.01.652 Труба 180-100-4 ГОСТ 30245-2003 L=1930.SLDPRT
      • М-01.01.651 100-60-4 Швеллер гнутый L=1074.SLDPRT
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.SLDPRT
      • Швеллер гнутый _ М-01.01.651.cdw
      • М-01.01.653 Пластина.SLDPRT
      • М-01.01.656 Пластина.SLDPRT
      • М-01.01.655 Пластина.m3d
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.SLDPRT
      • М-01.01.652 Труба 180-100-4 ГОСТ 30245-2003 L=1930.m3d
      • Пластина _ М-01.01.656.cdw
      • М-01.01.650 Дверь правая.a3d
      • М-01.01.650 Дверь правая.STEP
      • М-01.01.650 Дверь правая.SLDASM
      • М-01.01.657 Косынка.SLDPRT
      • Труба профильная _ М-01.01.652.cdw
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.m3d
      • М-01.01.654 Пластина.m3d
      • М-01.01.651-01 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.01.651 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.01.651-01 100-60-4 Швеллер гнутый L=1074.SLDPRT
      • Дверь правая Сборочный чертеж _ М-01.01.650СБ.cdw
      • М-01.01.655 Пластина.SLDPRT
      • М-01.01.653 Пластина.m3d
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.m3d
      • Дверь правая _ М-01.01.650.spw
      • Косынка _ М-01.01.657.cdw
    • М-01.01.100 Кузов
      • М-01.01.115 Скоба.m3d
      • М-01.01.656 Пластина.m3d
      • М-01.01.102 Вал.SLDPRT
      • М-01.01.206 Поручень.m3d
      • Пластина _ М-01.01.112.cdw
      • М-01.01.211 Поручень.m3d
      • М-01.01.800 Опора нижняя ГЦ.a3d
      • М-01.01.951 Пластина.m3d
      • Пластина _ М-01.01.113.cdw
      • М-01.01.108 Пластина.m3d
      • М-01.01.120 Пластина.m3d
      • М-01.01.104 Уплотнение.m3d
      • М-01.02.112 Пластина.m3d
      • М-01.01.900 Замок задней двери.a3d
      • М-01.01.400-01 Стенка правая.a3d
      • М-01.01.600 Дверь левая.a3d
      • М-01.01.702 Петля.m3d
      • М-01.01.200 Каркас кузова.a3d
      • М-01.01.117 Рукоятка.m3d
      • М-01.01.118 Труба 20-2,8 ГОСТ 3262-75 L=30.m3d
      • М-01.01.104 Уплотнение.SLDPRT
      • М-01.01.305 Труба 120-80-4 ГОСТ 30245-2003 L=1645.m3d
      • М-01.01.752 Пластина.m3d
      • М-01.01.500 Основание каркаса.a3d
      • М-01.01.950 Фиксатор задней двери.a3d
      • Вал _ М-01.01.102.cdw
      • М-01.01.204 Косынка.m3d
      • М-01.01.905 Пластина.m3d
      • М-01.01.111 Труба 120-80-4 ГОСТ 30245-2003 L=875.SLDPRT
      • Ось _ М-01.01.106.cdw
      • М-01.01.106 Ось.SLDPRT
      • М-01.01.105 Пластина.m3d
      • М-01.01.681 Труба 32-3,2 ГОСТ 3262-75 L=400.m3d
      • М-01.01.683 Труба 32-3,2 ГОСТ 3262-75 L=160.m3d
      • М-01.01.114 Пластина.SLDPRT
      • Ось _ М-01.01.119.cdw
      • М-01.01.505 Труба 80-80-4 ГОСТ 30245-2003 L=230.m3d
      • М-01.02.107 Пластина.m3d
      • М-01.01.212 Петля.m3d
      • М-01.02.108 Пластина.m3d
      • М-01.02.109 Труба 90-4,5 ГОСТ 3262-75 L=895.m3d
      • Кронштейн фонаря _ М-01.01.107.cdw
      • М-01.01.103 Втулка_2.m3d
      • М-01.01.401 Швеллер гнутый 120-80-4 ГОСТ 8278-83 L=4300.m3d
      • М-01.01.205 Косынка.m3d
      • М-01.01.404 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=815.m3d
      • М-01.02.100 Надрамник.a3d
      • М-01.01.113 Пластина.SLDPRT
      • М-01.01.107 Кронштейн фонаря.m3d
      • М-01.01.120 Пластина.SLDPRT
      • М-01.01.101 Ступень.SLDPRT
      • М-01.01.755 Втулка.m3d
      • М-01.01.102 Вал.m3d
      • Пластина _ М01.01.114.cdw
      • М-01.01.215 Косынка.m3d
      • М-01.01.657 Косынка.m3d
      • Кузов Сборочный чертеж _ М-01.01.100СБ.cdw
      • М-01.01.108 Пластина.SLDPRT
      • М-01.01.953 Рукоятка.m3d
      • М-01.01.954 Ось.m3d
      • М-01.01.118 Труба 20-2,8 ГОСТ 3262-75 L=30.SLDPRT
      • М-01.02.106 Пластина.m3d
      • М-01.02.114 Пластина.m3d
      • М-01.01.751 Пластина.m3d
      • М-01.01.208 Пластина.m3d
      • М-01.01.306 Швеллер гнутый ГОСТ 8278-83 L=1515.m3d
      • М-01.01.109 Труба 10-2,2 ГОСТ 3262-75 L=2000.SLDPRT
      • М-01.02.115Труба 32-3,2 ГОСТ 3262-75 L=605.m3d
      • М-01.01.304 Труба 120-80-4 ГОСТ 30245-2003 L=444.m3d
      • М-01.02.109 Труба 90-4,5 ГОСТ 3262-75 L=895_1.m3d
      • М-01.01.906 Опора балки манипулятора.m3d
      • Втулка _ М-01.01.103.cdw
      • М-01.01.112 Пластина.SLDPRT
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100.m3d
      • М-01.01.100 Кузов.a3d
      • М-01.01.405 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=1000.m3d
      • М-01.01.400 Стенка левая.a3d
      • М-01.01.203 Пластина.m3d
      • М-01.01.101 Ступень.m3d
      • М-01.02.101 Лонжерон надрамника правый.m3d
      • М-01.01.303 Труба 120-80-4 ГОСТ 30245-2003 L=320.m3d
      • М-01.01.801 Пластина.m3d
      • М-01.02.110 Петля подъемная.m3d
      • М-01.01.214 Косынка.m3d
      • Кузов _ М-01.01.100.spw
      • М-01.01.502 Труба 120-80-4 ГОСТ 30245-2003 L=2476.m3d
      • М-01.01.107 Кронштейн фонаря.SLDPRT
      • М-01.01.907 Пластина.m3d
      • М-01.01.802 Пластина.m3d
      • М-01.01.700 Шарнир.a3d
      • М-01.01.116 Пластина.SLDPRT
      • М-01.01.207 Труба 15-2,8 ГОСТ 3262-75 L=59.m3d
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100_3.m3d
      • М-01.01.114 Пластина.m3d
      • М-01.01.113 Пластина.m3d
      • М-01.01.655 Пластина.m3d
      • М-01.01.115 Скоба.SLDPRT
      • М-01.01.652 Труба 180-100-4 ГОСТ 30245-2003 L=1930.m3d
      • М-01.01.302 Труба 120-80-4 ГОСТ 30245-2003 L=1040.m3d
      • М-01.01.111 Труба 120-80-4 ГОСТ 30245-2003 L=875.m3d
      • М-01.01.100 Кузов.SLDASM
      • М-01.02.113 Труба 120-80-4 ГОСТ 30245-2003 L=1000.m3d
      • М-01.01.952 Корпус.m3d
      • М-01.01.210 Пластина.m3d
      • М-01.01.650 Дверь правая.a3d
      • М-01.01.112 Пластина.m3d
      • М-01.01.103 Втулка.SLDPRT
      • М-01.01.119 Ось.SLDPRT
      • М-01.01.110 Труба 10-2,2 ГОСТ 3262-75 L=1700.m3d
      • М-01.01.103 Втулка.m3d
      • М-01.01.116 Пластина.m3d
      • М-01.02.116 Пластина.m3d
      • М-01.02.101-01 Лонжерон надрамника левый.m3d
      • М-01.01.100 Кузов.STEP
      • М-01.01.201 Пластина.m3d
      • М-01.01.119 Ось.m3d
      • М-01.01.202 Пластина.m3d
      • Ступень _ М-01.01.101.cdw
      • М-01.01.308 Швеллер гнутый ГОСТ 8278-83 L=750.m3d
      • М-01.01.117 Рукоятка.SLDPRT
      • Скоба _ М-01.01.115.cdw
      • М-01.01.307 Швеллер гнутый ГОСТ 8278-83 L=656.m3d
      • М-01.01.110 Труба 10-2,2 ГОСТ 3262-75 L=1700.SLDPRT
      • М-01.01.754 Пластина.m3d
      • М-01.01.106 Ось.m3d
      • М-01.01.105 Пластина.SLDPRT
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.m3d
      • М-01.01.654 Пластина.m3d
      • М-01.01.651-01 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.02.102 Усилитель лонжерона надрамника.m3d
      • Пластина _ М01.01.116.cdw
      • М-01.01.684 Косынка.m3d
      • М-01.01.651 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.01.300 Стенка передняя.a3d
      • М-01.01.213 Ось.m3d
      • М-01.01.680 Балка.a3d
      • М-01.01.682 Труба 32-3,2 ГОСТ 3262-75 L=800.m3d
      • Рукоятка _ М-01.01.117.cdw
      • М-01.02.111 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=300.m3d
      • М-01.01.403 Труба 120-80-4 ГОСТ 30245-2003 L=4780.m3d
      • М-01.01.902 Пластина.m3d
      • М-01.02.104 Пластина.m3d
      • М-01.01.901 Труба 120-80-4 ГОСТ 30245-2003 L=1966.m3d
      • М-01.01.903 Фиксатор.m3d
      • М-01.01.504 Труба 80-80-4 ГОСТ 30245-2003 L=705.m3d
      • М-01.01.501 Труба 80-80-4 ГОСТ 30245-2003 L=785.m3d
      • М-01.01.653 Пластина.m3d
      • Пластина _ М-01.01.108.cdw
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.109 Труба 10-2,2 ГОСТ 3262-75 L=2000.m3d
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.m3d
      • М-01.02.103 Пластина.m3d
      • М-01.01.904 Пластина.m3d
      • М-01.02.117 Уголок 50-50-5 ГОСТ 8509-93 L=120.m3d
      • М-01.01.703 Уголок.m3d
      • М-01.01.209 Косынка.m3d
      • М-01.01.604 Пластина.m3d
      • М-01.01.750 Шарнирная опора каркаса.a3d
      • М-01.01.503 Труба 120-80-4 ГОСТ 30245-2003 L=4420.m3d
      • М-01.01.753 Пластина.m3d
      • М-01.01.301-01 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.402 Труба 120-80-4 ГОСТ 30245-2003 L=1935.m3d
      • М-01.02.105 Пластина.m3d
    • М-01.01.400 Стенка левая
      • М-01.01.403 Труба 120-80-4 ГОСТ 30245-2003 L=4780.SLDPRT
      • М-01.01.401 Швеллер гнутый 120-80-4 ГОСТ 8278-83 L=4300.m3d
      • М-01.01.404 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=815.m3d
      • М-01.01.401 Швеллер гнутый 120-80-4 ГОСТ 8278-83 L=4300.SLDPRT
      • М-01.01.405 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=1000.m3d
      • М-01.01.400 Стенка левая.a3d
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.SLDPRT
      • Швеллер гнутый _ М-01.01.405.cdw
      • М-01.01.400 Стенка левая.STEP
      • М-01.01.402 Труба 120-80-4 ГОСТ 30245-2003 L=1935.SLDPRT
      • М-01.01.404 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=815.SLDPRT
      • Стенка левая _ М-01.01.400.spw
      • М-01.01.405 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=1000.SLDPRT
      • М-01.01.403 Труба 120-80-4 ГОСТ 30245-2003 L=4780.m3d
      • Стенка левая Сборочный чертеж _ М-01.01.400СБ.cdw
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.400 Стенка левая.SLDASM
      • Труба _ М-01.01.403.cdw
      • М-01.01.402 Труба 120-80-4 ГОСТ 30245-2003 L=1935.m3d
      • Труба _ М-01.01.402.cdw
    • М-01.01.950 Фиксатор задней двери
      • М-01.01.950 Фиксатор задней двери.SLDASM
      • М-01.01.951 Пластина.m3d
      • Фиксатор задней двери _ М-01.01.950.spw
      • Пластина _ М-01.01.951.cdw
      • М-01.01.950 Фиксатор задней двери.a3d
      • М-01.01.953 Рукоятка.m3d
      • М-01.01.954 Ось.m3d
      • Корпус _ М-01.01.952.cdw
      • Фиксатор задней двери Сборочный чертеж _ М-01.01.950СБ.cdw
      • М-01.01.952 Корпус.m3d
      • М-01.01.952 Корпус.SLDPRT
      • М-01.01.950 Фиксатор задней двери.STEP
      • М-01.01.953 Рукоятка.SLDPRT
      • М-01.01.954 Ось.SLDPRT
      • Ось _ М-01.01.954.cdw
      • М-01.01.951 Пластина.SLDPRT
      • Пружина сжатия фиксатора задней двери _ М-01.01.955.cdw
    • М-01.00.000 Металловоз
      • М-01.01.115 Скоба.m3d
      • М-01.01.656 Пластина.m3d
      • М-01.01.206 Поручень.m3d
      • М-01.01.211 Поручень.m3d
      • М-01.01.800 Опора нижняя ГЦ.a3d
      • М-01.01.951 Пластина.m3d
      • М-01.01.108 Пластина.m3d
      • М-01.01.120 Пластина.m3d
      • М-01.01.104 Уплотнение.m3d
      • М-01.02.112 Пластина.m3d
      • Лист _ М-01.00.001.cdw
      • М-01.01.900 Замок задней двери.a3d
      • М-01.01.400-01 Стенка правая.a3d
      • М-01.00.011 Лист.m3d
      • М-01.01.600 Дверь левая.a3d
      • М-01.01.702 Петля.m3d
      • М-01.01.200 Каркас кузова.a3d
      • М-01.01.117 Рукоятка.m3d
      • М-01.01.118 Труба 20-2,8 ГОСТ 3262-75 L=30.m3d
      • Лист _ М-01.00.007.cdw
      • М-01.01.305 Труба 120-80-4 ГОСТ 30245-2003 L=1645.m3d
      • М-01.01.752 Пластина.m3d
      • М-01.01.500 Основание каркаса.a3d
      • М-01.01.950 Фиксатор задней двери.a3d
      • М-01.01.204 Косынка.m3d
      • М-01.01.905 Пластина.m3d
      • М-01.00.000 Металловоз.SLDASM
      • М-01.01.105 Пластина.m3d
      • Металловоз _ М-01.00.000.spw
      • М-01.01.681 Труба 32-3,2 ГОСТ 3262-75 L=400.m3d
      • М-01.00.013 Пластина.m3d
      • М-01.01.683 Труба 32-3,2 ГОСТ 3262-75 L=160.m3d
      • М-01.01.505 Труба 80-80-4 ГОСТ 30245-2003 L=230.m3d
      • М-01.02.107 Пластина.m3d
      • М-01.01.212 Петля.m3d
      • М-01.02.108 Пластина.m3d
      • М-01.02.109 Труба 90-4,5 ГОСТ 3262-75 L=895.m3d
      • swxJRNL.swj
      • М-01.01.103 Втулка_2.m3d
      • М-01.01.401 Швеллер гнутый 120-80-4 ГОСТ 8278-83 L=4300.m3d
      • М-01.01.205 Косынка.m3d
      • М-01.01.404 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=815.m3d
      • М-01.02.100 Надрамник.a3d
      • М-01.01.107 Кронштейн фонаря.m3d
      • М-01.01.755 Втулка.m3d
      • М-01.01.102 Вал.m3d
      • М-01.00.003 Лист.SLDPRT
      • Металловоз _ М-01.00.000СБ.cdw
      • М-01.00.006 Лист.m3d
      • М-01.01.215 Косынка.m3d
      • М-01.01.657 Косынка.m3d
      • М-01.00.009 Лист.SLDPRT
      • М-01.01.953 Рукоятка.m3d
      • М-01.01.954 Ось.m3d
      • Металловоз _ М-01.00.000(2).jpg
      • М-01.02.106 Пластина.m3d
      • М-01.02.114 Пластина.m3d
      • М-01.00.006 Лист.SLDPRT
      • М-01.01.751 Пластина.m3d
      • М-01.01.208 Пластина.m3d
      • М-01.01.306 Швеллер гнутый ГОСТ 8278-83 L=1515.m3d
      • Металловоз _ М-01.00.000СБ(1).jpg
      • М-01.02.115Труба 32-3,2 ГОСТ 3262-75 L=605.m3d
      • М-01.01.304 Труба 120-80-4 ГОСТ 30245-2003 L=444.m3d
      • М-01.02.109 Труба 90-4,5 ГОСТ 3262-75 L=895_1.m3d
      • М-01.01.906 Опора балки манипулятора.m3d
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100.m3d
      • М-01.01.100 Кузов.a3d
      • Пластина _ М-01.00.013.cdw
      • М-01.01.405 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=1000.m3d
      • М-01.01.400 Стенка левая.a3d
      • М-01.01.203 Пластина.m3d
      • М-01.01.101 Ступень.m3d
      • М-01.02.101 Лонжерон надрамника правый.m3d
      • М-01.01.303 Труба 120-80-4 ГОСТ 30245-2003 L=320.m3d
      • М-01.01.801 Пластина.m3d
      • М-01.02.110 Петля подъемная.m3d
      • М-01.01.214 Косынка.m3d
      • М-01.00.011 Лист.SLDPRT
      • М-01.01.502 Труба 120-80-4 ГОСТ 30245-2003 L=2476.m3d
      • М-01.00.004 Лист.SLDPRT
      • М-01.01.907 Пластина.m3d
      • М-01.01.802 Пластина.m3d
      • М-01.01.700 Шарнир.a3d
      • М-01.01.207 Труба 15-2,8 ГОСТ 3262-75 L=59.m3d
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100_3.m3d
      • М-01.01.114 Пластина.m3d
      • М-01.01.113 Пластина.m3d
      • М-01.01.655 Пластина.m3d
      • М-01.00.000 Металловоз.a3d
      • М-01.00.008 Лист.SLDPRT
      • Металловоз _ М-01.00.000СБ(2).jpg
      • М-01.01.652 Труба 180-100-4 ГОСТ 30245-2003 L=1930.m3d
      • М-01.01.302 Труба 120-80-4 ГОСТ 30245-2003 L=1040.m3d
      • М-01.00.007 Лист.m3d
      • М-01.00.012 Лист.SLDPRT
      • М-01.01.111 Труба 120-80-4 ГОСТ 30245-2003 L=875.m3d
      • М-01.02.113 Труба 120-80-4 ГОСТ 30245-2003 L=1000.m3d
      • М-01.01.952 Корпус.m3d
      • М-01.01.210 Пластина.m3d
      • М-01.01.650 Дверь правая.a3d
      • М-01.00.012 Лист.m3d
      • М-01.01.112 Пластина.m3d
      • М-01.00.004 Лист.m3d
      • М-01.00.010 Лист.SLDPRT
      • М-01.02.110 Петля подъемная.SLDPRT
      • М-01.01.110 Труба 10-2,2 ГОСТ 3262-75 L=1700.m3d
      • М-01.01.103 Втулка.m3d
      • М-01.00.005 Лист.SLDPRT
      • М-01.01.116 Пластина.m3d
      • М-01.02.116 Пластина.m3d
      • М-01.02.101-01 Лонжерон надрамника левый.m3d
      • М-01.00.013 Пластина.SLDPRT
      • М-01.00.001 Лист.SLDPRT
      • М-01.00.007 Лист.SLDPRT
      • М-01.00.003 Лист.m3d
      • М-01.01.201 Пластина.m3d
      • М-01.01.119 Ось.m3d
      • М-01.00.010 Лист.m3d
      • М-01.01.202 Пластина.m3d
      • М-01.01.308 Швеллер гнутый ГОСТ 8278-83 L=750.m3d
      • М-01.00.005 Лист.m3d
      • М-01.01.307 Швеллер гнутый ГОСТ 8278-83 L=656.m3d
      • М-01.01.754 Пластина.m3d
      • М-01.01.106 Ось.m3d
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.m3d
      • М-01.01.654 Пластина.m3d
      • Металловоз _ М-01.00.000(1).jpg
      • М-01.01.651-01 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.00.001 Лист.m3d
      • М-01.00.008 Лист.m3d
      • М-01.02.102 Усилитель лонжерона надрамника.m3d
      • М-01.01.684 Косынка.m3d
      • М-01.01.651 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.01.300 Стенка передняя.a3d
      • М-01.01.213 Ось.m3d
      • М-01.01.680 Балка.a3d
      • М-01.00.002 Лист 1080-960.m3d
      • М-01.01.682 Труба 32-3,2 ГОСТ 3262-75 L=800.m3d
      • М-01.00.009 Лист.m3d
      • М-01.02.111 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=300.m3d
      • М-01.01.403 Труба 120-80-4 ГОСТ 30245-2003 L=4780.m3d
      • М-01.01.902 Пластина.m3d
      • М-01.02.104 Пластина.m3d
      • М-01.01.901 Труба 120-80-4 ГОСТ 30245-2003 L=1966.m3d
      • М-01.01.903 Фиксатор.m3d
      • М-01.01.504 Труба 80-80-4 ГОСТ 30245-2003 L=705.m3d
      • М-01.01.501 Труба 80-80-4 ГОСТ 30245-2003 L=785.m3d
      • М-01.01.653 Пластина.m3d
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.109 Труба 10-2,2 ГОСТ 3262-75 L=2000.m3d
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.m3d
      • М-01.02.103 Пластина.m3d
      • М-01.01.904 Пластина.m3d
      • М-01.00.000 Металловоз.STEP
      • М-01.00.002 Лист 1080-960.SLDPRT
      • М-01.02.117 Уголок 50-50-5 ГОСТ 8509-93 L=120.m3d
      • М-01.01.703 Уголок.m3d
      • М-01.01.209 Косынка.m3d
      • М-01.01.604 Пластина.m3d
      • М-01.01.750 Шарнирная опора каркаса.a3d
      • М-01.01.503 Труба 120-80-4 ГОСТ 30245-2003 L=4420.m3d
      • М-01.01.753 Пластина.m3d
      • М-01.01.301-01 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.402 Труба 120-80-4 ГОСТ 30245-2003 L=1935.m3d
      • М-01.02.105 Пластина.m3d
    • М-01.01.200 Каркас кузова
      • М-01.01.656 Пластина.m3d
      • М-01.01.206 Поручень.m3d
      • М-01.01.211 Поручень.m3d
      • М-01.01.400-01 Стенка правая.a3d
      • М-01.02.117 Уголок 50-50-5 ГОСТ 8509-93 L=120.SLDPRT
      • М-01.01.600 Дверь левая.a3d
      • Косынка _ М-01.01.209.cdw
      • М-01.01.702 Петля.m3d
      • М-01.01.200 Каркас кузова.a3d
      • М-01.01.305 Труба 120-80-4 ГОСТ 30245-2003 L=1645.m3d
      • М-01.01.752 Пластина.m3d
      • М-01.01.500 Основание каркаса.a3d
      • М-01.01.204 Косынка.m3d
      • М-01.01.201 Пластина.SLDPRT
      • М-01.01.505 Труба 80-80-4 ГОСТ 30245-2003 L=230.m3d
      • М-01.01.212 Петля.m3d
      • М-01.01.401 Швеллер гнутый 120-80-4 ГОСТ 8278-83 L=4300.m3d
      • М-01.01.205 Косынка.m3d
      • М-01.01.404 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=815.m3d
      • Каркас кузова _ М-01.01.200.spw
      • М-01.01.755 Втулка.m3d
      • М-01.01.208 Пластина.SLDPRT
      • Поручень _ М-01.01.206.cdw
      • М-01.01.210 Пластина.SLDPRT
      • Ось _ М-01.01.213.cdw
      • М-01.01.215 Косынка.m3d
      • М-01.01.657 Косынка.m3d
      • М-01.01.206 Поручень.SLDPRT
      • М-01.01.204 Косынка.SLDPRT
      • М-01.01.751 Пластина.m3d
      • М-01.01.208 Пластина.m3d
      • М-01.01.306 Швеллер гнутый ГОСТ 8278-83 L=1515.m3d
      • М-01.01.304 Труба 120-80-4 ГОСТ 30245-2003 L=444.m3d
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100.m3d
      • М-01.01.405 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=1000.m3d
      • М-01.01.400 Стенка левая.a3d
      • М-01.01.203 Пластина.m3d
      • М-01.01.207 Труба 15-2,8 ГОСТ 3262-75 L=59.SLDPRT
      • М-01.01.303 Труба 120-80-4 ГОСТ 30245-2003 L=320.m3d
      • М-01.01.214 Косынка.m3d
      • М-01.01.502 Труба 120-80-4 ГОСТ 30245-2003 L=2476.m3d
      • М-01.01.205 Косынка.SLDPRT
      • М-01.01.200 Каркас кузова.SLDASM
      • М-01.01.700 Шарнир.a3d
      • М-01.01.207 Труба 15-2,8 ГОСТ 3262-75 L=59.m3d
      • М-01.01.209 Косынка.SLDPRT
      • М-01.01.655 Пластина.m3d
      • М-01.01.601 100-60-4 Швеллер гнутый L=1100_1.m3d
      • М-01.01.652 Труба 180-100-4 ГОСТ 30245-2003 L=1930.m3d
      • М-01.01.215 Косынка.SLDPRT
      • М-01.01.302 Труба 120-80-4 ГОСТ 30245-2003 L=1040.m3d
      • Косынка _ М-01.01.204.cdw
      • М-01.01.210 Пластина.m3d
      • М-01.01.650 Дверь правая.a3d
      • Петля _ М-01.01.212.cdw
      • М-01.01.201 Пластина.m3d
      • Каркас кузова Сборочный чертеж _ М-01.01.200СБ.cdw
      • М-01.01.212 Петля.SLDPRT
      • М-01.01.202 Пластина.m3d
      • М-01.01.308 Швеллер гнутый ГОСТ 8278-83 L=750.m3d
      • М-01.01.307 Швеллер гнутый ГОСТ 8278-83 L=656.m3d
      • М-01.01.754 Пластина.m3d
      • Поручень _ М-01.01.211.cdw
      • М-01.01.603 80-45-4 Швеллер гнутый L=1730.m3d
      • М-01.01.654 Пластина.m3d
      • М-01.01.651-01 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.01.214 Косынка.SLDPRT
      • Пластина _ М-01.01.208.cdw
      • М-01.01.651 100-60-4 Швеллер гнутый L=1074.m3d
      • М-01.01.300 Стенка передняя.a3d
      • М-01.01.213 Ось.m3d
      • Пластина _ М-01.01.201.cdw
      • М-01.01.213 Ось.SLDPRT
      • М-01.01.203 Пластина.SLDPRT
      • М-01.01.200 Каркас кузова.STEP
      • Косынка _ М-01.01.205.cdw
      • М-01.01.403 Труба 120-80-4 ГОСТ 30245-2003 L=4780.m3d
      • М-01.01.211 Поручень.SLDPRT
      • М-01.01.504 Труба 80-80-4 ГОСТ 30245-2003 L=705.m3d
      • Пластина _ М-01.01.202.cdw
      • М-01.01.501 Труба 80-80-4 ГОСТ 30245-2003 L=785.m3d
      • М-01.01.653 Пластина.m3d
      • М-01.01.301 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.602 100-60-4 Швеллер гнутый L=1930.m3d
      • Косынка _ М-01.01.215.cdw
      • М-01.01.703 Уголок.m3d
      • М-01.01.209 Косынка.m3d
      • М-01.01.202 Пластина.SLDPRT
      • М-01.01.604 Пластина.m3d
      • М-01.01.750 Шарнирная опора каркаса.a3d
      • М-01.01.503 Труба 120-80-4 ГОСТ 30245-2003 L=4420.m3d
      • М-01.01.753 Пластина.m3d
      • Косынка _ М-01.01.214.cdw
      • М-01.01.301-01 Труба 120-80-4 ГОСТ 30245-2003 L=2055.m3d
      • М-01.01.402 Труба 120-80-4 ГОСТ 30245-2003 L=1935.m3d
    • М-01.01.750 Шарнирная опора каркаса
      • Пластина _ М-01.01.753.cdw
      • М-01.01.752 Пластина.m3d
      • М-01.01.754 Пластина.SLDPRT
      • М-01.01.753 Пластина.SLDPRT
      • М-01.01.755 Втулка.m3d
      • Шарнирная опора каркаса _ М-01.01.750.spw
      • М-01.01.751 Пластина.m3d
      • М-01.01.755 Втулка.SLDPRT
      • Шарнирная опора каркаса Сборочный чертеж _ М-01.01.750СБ.cdw
      • М-01.01.754 Пластина.m3d
      • Втулка _ М-01.01.755.cdw
      • Пластина _ М-01.01.751.cdw
      • М-01.01.750 Шарнирная опора каркаса.SLDASM
      • М-01.01.750 Шарнирная опора каркаса.STEP
      • М-01.01.751 Пластина.SLDPRT
      • М-01.01.750 Шарнирная опора каркаса.a3d
      • М-01.01.753 Пластина.m3d
      • М-01.01.752 Пластина.SLDPRT
    • М-01.01.700 Шарнир дверной
      • М-01.01.700 Шарнир.SLDASM
      • Уголок _ М-01.01.703.cdw
      • М-01.01.702 Петля.m3d
      • Шарнир _ М-01.01.700.spw
      • М-01.01.702 Петля.SLDPRT
      • М-01.01.700 Шарнир.a3d
      • М-01.01.703 Уголок.SLDPRT
      • Шарнир Сборочный чертеж _ М-01.01.700СБ.cdw
      • М-01.01.700 Шарнир.STEP
      • Петля _ М-01.01.702.cdw
      • М-01.01.703 Уголок.m3d
    • М-01.02.100 Надрамник
      • Надрамник _ М-01.02.100.spw
      • М-01.02.107 Пластина.SLDPRT
      • М-01.02.112 Пластина.m3d
      • М-01.02.117 Уголок 50-50-5 ГОСТ 8509-93 L=120.SLDPRT
      • М-01.02.113 Труба 120-80-4 ГОСТ 30245-2003 L=1000.SLDPRT
      • М-01.02.101 Лонжерон надрамника правый.SLDPRT
      • М-01.02.107 Пластина.m3d
      • М-01.02.108 Пластина.m3d
      • М-01.02.100 Надрамник.STEP
      • М-01.02.109 Труба 90-4,5 ГОСТ 3262-75 L=895.m3d
      • М-01.02.100 Надрамник.a3d
      • М-01.02.101-01 Лонжерон надрамника левый.SLDPRT
      • Надрамник Сборочный чертеж _ М-01.02.100СБ.cdw
      • Швеллер гнутый _ М-01.02.111.cdw
      • Петля подъемная _ М-01.02.110.cdw
      • М-01.02.106 Пластина.m3d
      • М-01.02.114 Пластина.m3d
      • М-01.02.115Труба 32-3,2 ГОСТ 3262-75 L=605.m3d
      • М-01.02.101 Лонжерон надрамника правый.m3d
      • М-01.02.110 Петля подъемная.m3d
      • Пластина _ М-01.02.108.cdw
      • Усилитель лонжерона надрамника _ М-01.02.102.cdw
      • М-01.02.109 Труба 90-4,5 ГОСТ 3262-75 L=895.SLDPRT
      • М-01.02.100 Надрамник.SLDASM
      • М-01.02.105 Пластина.SLDPRT
      • М-01.02.113 Труба 120-80-4 ГОСТ 30245-2003 L=1000.m3d
      • М-01.02.103 Пластина.SLDPRT
      • М-01.02.110 Петля подъемная.SLDPRT
      • Пластина _ М-01.02.107.cdw
      • М-01.02.116 Пластина.m3d
      • М-01.02.101-01 Лонжерон надрамника левый.m3d
      • М-01.02.116 Пластина.SLDPRT
      • Пластина _ М-01.02.112.cdw
      • М-01.02.111 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=300.SLDPRT
      • Пластина _ М-01.02.116.cdw
      • М-01.02.102 Усилитель лонжерона надрамника.m3d
      • М-01.02.114 Пластина.SLDPRT
      • Пластина _ М-01.02.114.cdw
      • М-01.02.111 Швеллер гнутый 80-60-4 ГОСТ 8278-83 L=300.m3d
      • М-01.02.115Труба 32-3,2 ГОСТ 3262-75 L=605.SLDPRT
      • Лонжерон надрамника правый _ М-01.02.101.cdw
      • М-01.02.104 Пластина.m3d
      • Пластина _ М-01.02.106.cdw
      • М-01.02.112 Пластина.SLDPRT
      • М-01.02.108 Пластина.SLDPRT
      • Труба _ М-01.02.113.cdw
      • М-01.02.103 Пластина.m3d
      • М-01.02.102 Усилитель лонжерона надрамника.SLDPRT
      • М-01.02.117 Уголок 50-50-5 ГОСТ 8509-93 L=120.m3d
      • М-01.02.104 Пластина.SLDPRT
      • М-01.02.105 Пластина.m3d
      • М-01.02.106 Пластина.SLDPRT
    • М-01.01.500 Основание каркаса
      • М-01.01.500 Основание каркаса.SLDASM
      • М-01.01.500 Основание каркаса.a3d
      • М-01.01.505 Труба 80-80-4 ГОСТ 30245-2003 L=230.m3d
      • М-01.01.505 Труба 80-80-4 ГОСТ 30245-2003 L=230.SLDPRT
      • М-01.01.500 Основание каркаса.STEP
      • Труба _ М-01.01.502.cdw
      • Основание каркаса Сборочный чертеж _ М-01.01.500СБ.cdw
      • М-01.01.501 Труба 80-80-4 ГОСТ 30245-2003 L=785.SLDPRT
      • М-01.01.502 Труба 120-80-4 ГОСТ 30245-2003 L=2476.m3d
      • М-01.01.502 Труба 120-80-4 ГОСТ 30245-2003 L=2476.SLDPRT
      • М-01.01.503 Труба 120-80-4 ГОСТ 30245-2003 L=4420.SLDPRT
      • Труба _ М-01.01.501.cdw
      • М-01.01.504 Труба 80-80-4 ГОСТ 30245-2003 L=705.m3d
      • М-01.01.501 Труба 80-80-4 ГОСТ 30245-2003 L=785.m3d
      • М-01.01.504 Труба 80-80-4 ГОСТ 30245-2003 L=705.SLDPRT
      • М-01.01.503 Труба 120-80-4 ГОСТ 30245-2003 L=4420.m3d
      • Основание каркаса _ М-01.01.500.spw
    • М-01.01.900 Замок задней двери
      • М-01.01.907 Пластина.SLDPRT
      • Пластина _ М-01.01.907.cdw
      • М-01.01.900 Замок задней двери.a3d
      • М-01.01.902 Пластина.SLDPRT
      • М-01.01.905 Пластина.m3d
      • Пластина _ М-01.01.905.cdw
      • М-01.01.904 Пластина.SLDPRT
      • М-01.01.900 Замок задней двери.SLDASM
      • М-01.01.906 Опора балки манипулятора.SLDPRT
      • М-01.01.905 Пластина.SLDPRT
      • М-01.01.906 Опора балки манипулятора.m3d
      • Опора балки манипулятора _ М-01.01.906.cdw
      • Замок задней двери _ М-01.01.900.spw
      • Замок задней двери Сборочный чертеж _ М-01.01.900СБ.cdw
      • Пластина _ М-01.01.904.cdw
      • М-01.01.907 Пластина.m3d
      • М-01.01.900 Замок задней двери.STEP
      • М-01.01.903 Фиксатор.SLDPRT
      • Пластина _ М-01.01.902.cdw
      • М-01.01.901 Труба 120-80-4 ГОСТ 30245-2003 L=1966.SLDPRT
      • М-01.01.902 Пластина.m3d
      • М-01.01.901 Труба 120-80-4 ГОСТ 30245-2003 L=1966.m3d
      • М-01.01.903 Фиксатор.m3d
      • М-01.01.904 Пластина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
800
3D модель Кузов металловоза с подрамником для монтажа на шасси автомобиля DAF XF 460
Кузов металловоза с подрамником для монтажа на шасси автомобиля DAF XF 460
100
3D модель Кузов камаза
Кузов камаза
30
Чертеж Кузов бронированный
Кузов бронированный
100
3D модель Кузов самосвальный
Кузов самосвальный
100
3D модель Кузов Камаз (мультилифт)
Кузов Камаз (мультилифт)
500
3D модель Кузов самосвала
Кузов самосвала
Задания с фриланса
Проект крановой эстакады
договорная
user-avatar lorenti
2 недели назад
Все задания
Вопросы по теме
Все вопросы
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
