КОМПАС 3D 18

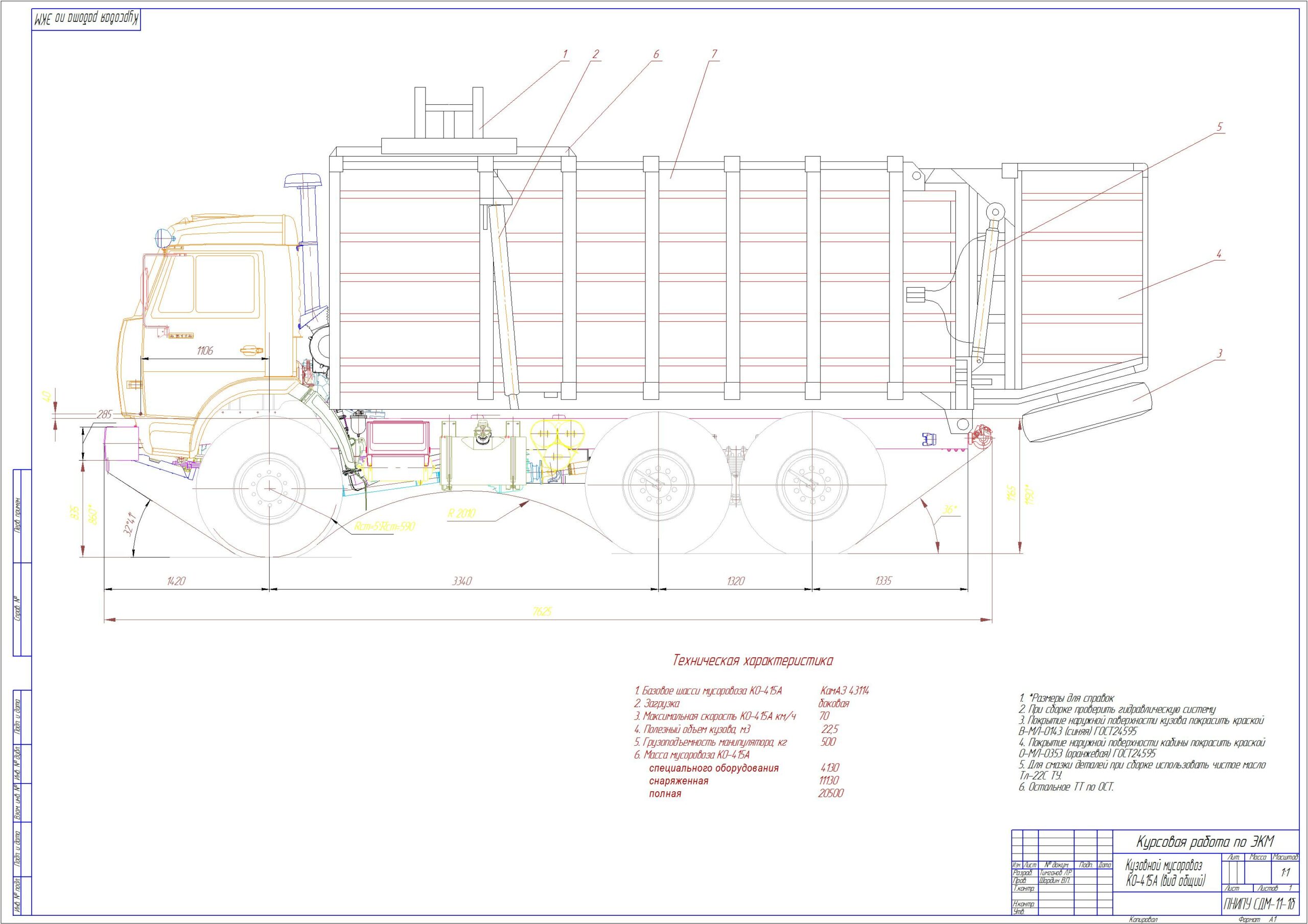

Кузовной мусоровоз КО-415А

Автодорожный факультет, 2014 год

Машины для санитарной очистки населённых пунктов предназначаются для сбора и вывоза на места обеззараживания и утилизации мусора и нечистот. Эти машины, базирующиеся на автомобильных, тракторных и специальных шасси, разделяются на две основные группы: ассенизационные машины — для очистки выгребных ям и удаления жидких бытовых отбросов и мусоровозы — для сбора и вывоза мусора и твёрдых бытовых отходов.
Мусоровозы относятся к машинам коммунального хозяйства, предназначенные для санитарной очистки и уборки территории населенных пунктов.

Оглавление
1 Введение. 3
2 Классификация мусоровозов. 4
3 Гидравлическая схема привода подъема-опускания кузова мусоровоза. 8
4 Описание работы гидросистемы поступательного движения гидроцилиндра. 9
5 Расчет гидросистемы привода. 10
6 Выбор и расчет параметров силового гидроцилиндра. 10
7 Расчет и выбор насоса. 12
8 Выбор аппаратуры гидропривода. 13
9 Расчет скорости течения масла в магистралях гидропривода. 14
10 Расчет КПД при постоянной нагрузке. 14
11 Расчет КПД при циклической работе. 15
12 Расчет объема гидробака. 15
13 Определение параметров уплотняющего устройства. 17
14 Список литературы 18

Техническая характеристика
1. Базовое шасси мусоровоза КО-415А КамАЗ 43114
2. Загрузка боковая
3. Mаксимальная скорость КО-415А км/ч 70
4. Полезный объем кузова, м3 22,5
5. Грузоподъемность манипулятора, кг 500
6. Масса мусоровоза КО-415А
специального оборудования 4130
снаряженная 11130
полная 20500

Состав: Кузовной мусоровоз КО-415А (ВО), Насос шестерёнчатый БГ11-25А, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Новая папка/
курсач мусоровоз 2.docx
Спецификация мусорово.spw
Спецификация мусоровоз насос.spw
Чертеж мусоровоз .cdw
Чертеж Мусоровоз насос.cdw
