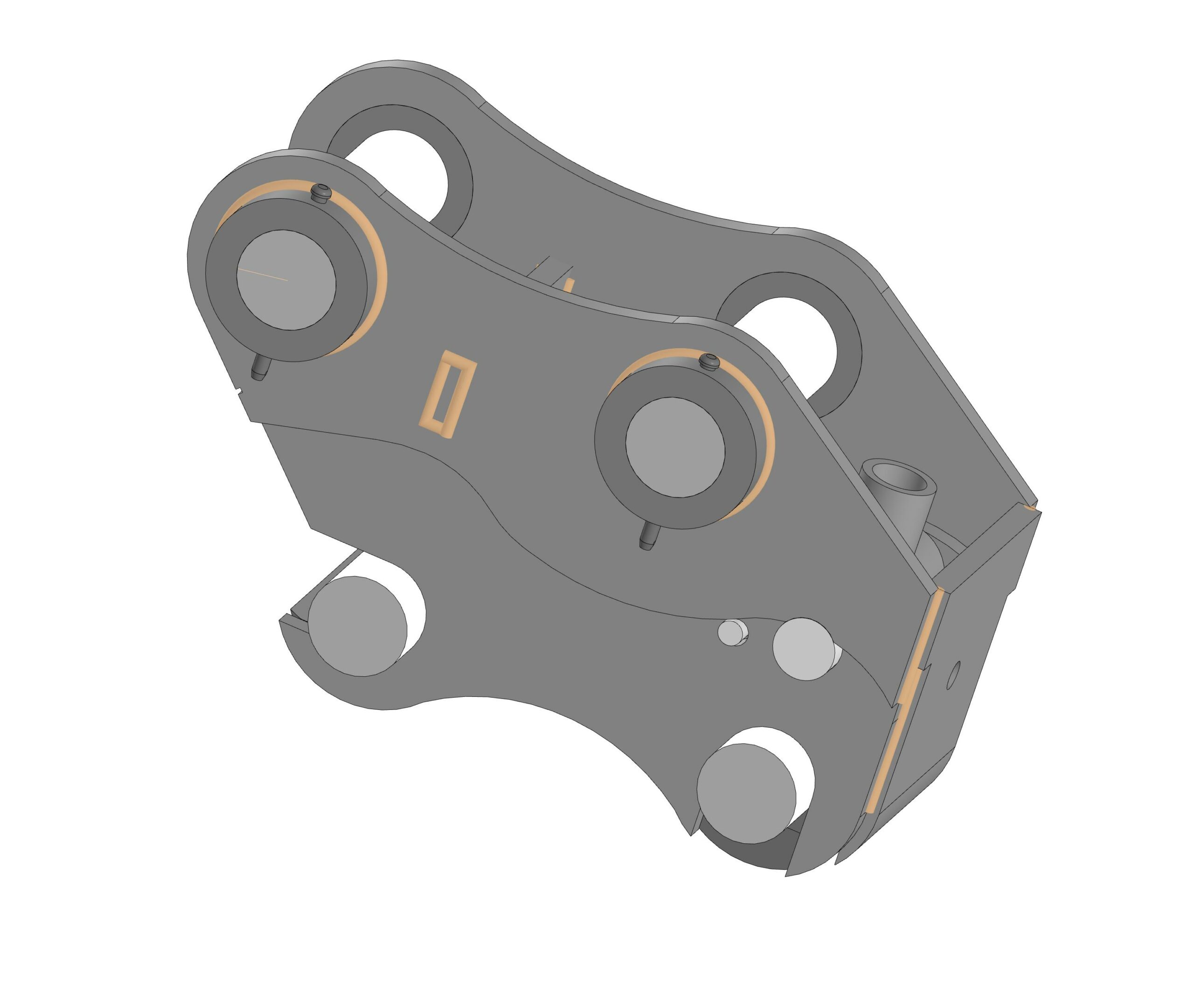

Квик-каплер на мини экскаватор, расстояние между пальцами 165мм диаметр пальца 40мм. масштаб 1:1. Сборка листовой метал 8мм.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Квик-каплер на мини экскаватор
Квик-каплер на мини экскаватор
0
10
791
4
3
200
Сообщить о проблеме
Автор
Александр Орочко
Дата
11.01.2024
Язык
Русский
Состав
3D сборка.
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Верхняя пластина квик каплера.m3d
-
Втулка крепления защёлки.m3d
-
Втулка пальца.m3d
-
Втулка с фиксатором.m3d
-
Защёлка ковша.m3d
-
Квик каплер.a3d
-
Квик каплер.stp
-
Кижняя пластина квик каплера.m3d
-
Крепление Защёлки 2.m3d
-
Палец .m3d
-
Палец 25мм .m3d
-
Палец фиксатор.m3d
-
Передняя втулка крепления ковша.m3d
-
Пластина внутри квик каплера..m3d
-
Пластина усиления.m3d
-
Пластина усиления вну.m3d
-
Рукоятка замка..m3d
-
Штифт фиксатор.m3d
-
втулка фиксации ковша.m3d
-
ручка защёлки.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Viktor022gt
Ксения Парыгина
Kataev
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день! Какое расстояние между пальцев и пластин?
Межосевое расстояние по пальцам 165мм, по щекам 116.
Есть возможность скорректировать размеры? Между осями пальцев 180, а между пластин 135. И на быстросъеме соответственно.
Модель с историей построения, все можно править. Если Вы хотите что бы кто то сделал это вместо Вас, обратитесь сюда
Перейти
или подождите ответ автора.
Вот посмотрите
Добрый день! под заказ можете сделать чертеж квик каплера ?
Здравствуйте. Да можно. 3D модель, сборка, Dxf файл для раскроя на чпу.
Вы бы профиль заполнили, что бы люди знали куда обращаться
На экскаватор кубота rx 303 пойдет?
Нужно смотреть по диаметру пальца и ширине.
