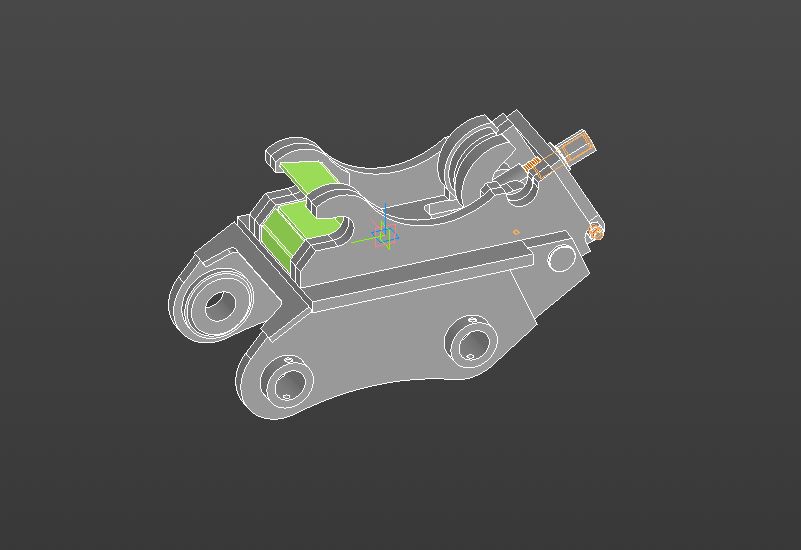

Квик-каплер для экскаватора. Сборка. Компас v21. Механический зажим, расстояние под ковш: между пальцами- 475мм, наружная ширина между фланцами ковша - 310мм. Присутствуют файлы dxf для резки на плазме или лазере.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Квик-каплер 475
Квик-каплер 475
0
1
18
0
0
100
Сообщить о проблеме
Автор
Михаил
Дата
10.02.2026
Язык
Русский
Состав
квик-каплер (СБ), квик каплер(СП), корпус(СБ), кронштейн(СБ), корпус(сп), кронштейн(сп), детали, dxf (ЧПУ резка)
