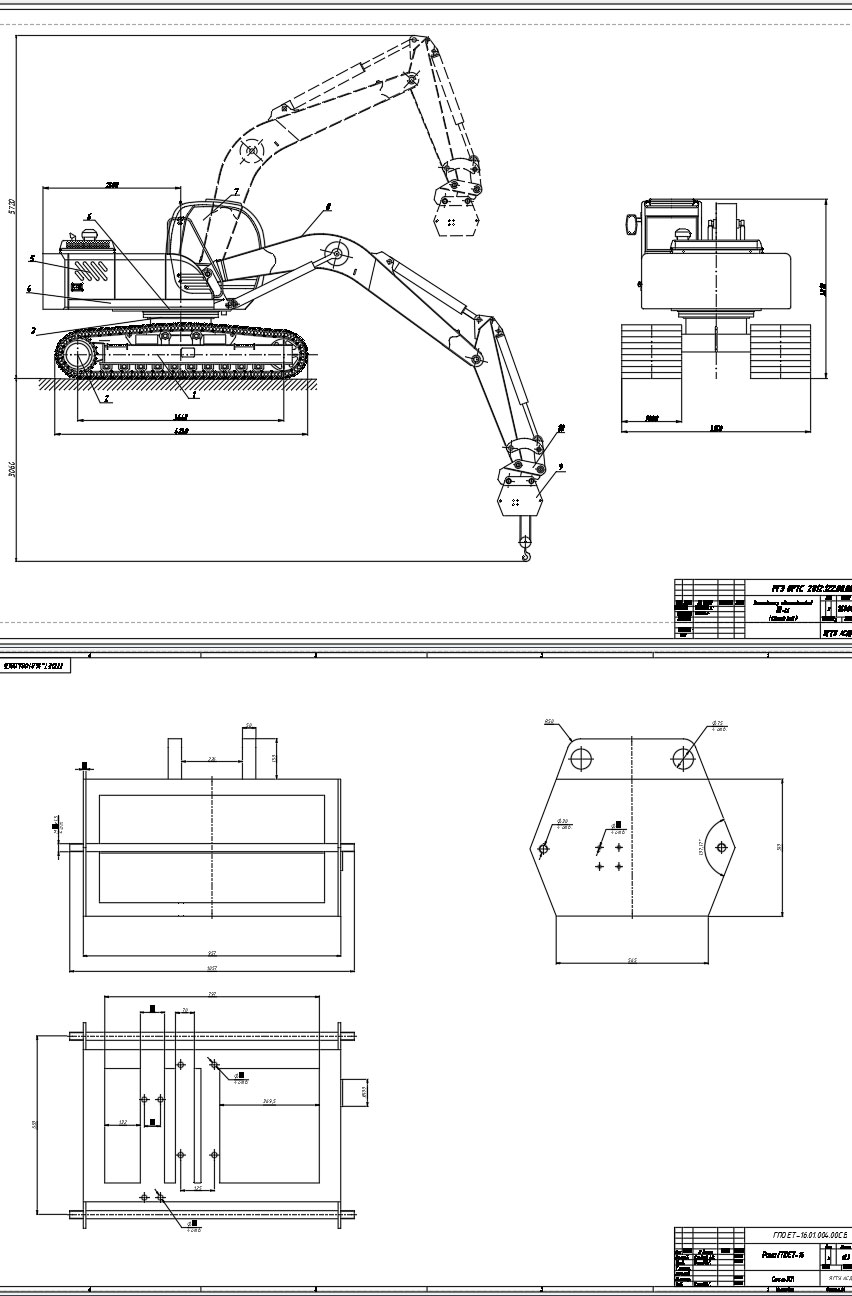

Грузоподъемное оборудование на одноковшовый экскаватор ЕТ-16

Ярославский государственный технический университет
Кафедра строительные и дорожные машины
Курсовой проект по дисциплине Конструкции подъемно-транспортных, строительных, дорожных средств и оборудования
На тему: модернизация одноковшового экскаватора (подъем грузов)
Ярославль 2019

Данная работа заключается в модернизации рабочего оборудования одноковшового строительного экскаватора, а именно в разработке сменного грузоподъемного оборудования с обеспечением безопасности оператора, окружающих, а также самой машины. Также данная работа предназначена для получения теоретических знаний и практических навыков по исследованию и проектированию различных узлов одноковшового экскаватора.

Содержание
Введение
1. Обзор существующих конструкций
1.1 Общие сведения об экскаваторах
1.2 Классификация одноковшовых экскаваторов
1.2.1 Классификация одноковшовых экскаваторов по типу шасси
1.2.2 Классификация одноковшовых экскаваторов по типу двигателя
1.2.3 Классификация одноковшовых экскаваторов по типу привода рабочего оборудования
1.2.4 Классификация одноковшовых экскаваторов по типу возможности поворота рабочего оборудования относительно опорной поверхности
1.3 Быстросменное навесное оборудование одноковшового экскаватора
1.3.1 Грейфер
1.3.2 Гидромолот
1.3.3 Гидроножницы
1.3.4 Вибротрамбовки
1.3.5 Гидробуры
1.3.6 Траншеекопатели
1.3.7 Вибропогружатели
1.3.8 Ковш-сортировочный
1.3.9 Лидер
1.4 Патентный обзор
1.4.1 Устройство для автосцепки рабочих органов с рабочим оборудованием
1.4.2 Устройство для соединения рабочего органа с рукоятью экскаватора (его варианты)
1.4.3 Рабочее оборудование одноковшового гидравлического экскаватора
2. Описание и работа экскаватора
2.1 Назначение экскаватора
2.2 Технические характеристики экскаватора
2.3 Описание гидравлической системы экскаватора
2.3.1 Гидропривод хода экскаватора
2.3.2 Гидропривод поворота платформы
2.3.3 Гидропривод стрелы
2.3.4 Гидропривод рукояти
2.3.5 Гидропривод ковша
2.3.6 Гидропривод вентилятора маслоохладительной установки и гидроуправления
2.4 Рабочее оборудование экскаватора
3. Расчет основных параметров
3.1 Расчет нагрузки на оборудовании экскаватора
3.1.1 Расчет нагрузки на рукояти и стреле
3.2 Расчет нагрузок машины
3.2.1 Расчет силы тяжести машины
3.2.2 Расчет силы тяжести силовой установки
3.2.3 Расчет силы тяжести противовеса
3.3 Расчет экскаватора на устойчивость
3.3.1 Расчет суммы моментов на устойчивость
3.3.2 Расчет суммы опрокидывающих моментов
3.4 Расчет силы тяжести ковша с грунтом (грузоподъемного оборудования с грузом)
3.5 Расчет центробежных сил возникающих от поворота платформы
3.5.1 Расчет центробежной силы на поворотную платформу с механизмами
3.5.2 Расчет центробежной силы на стрелу с гидроцилиндрами
3.5.3 Расчет центробежной силы на рукоять с гидроцилиндром ковша
3.5.4 Расчет центробежной силы на ковш с грунтом (грузоподъемное оборудование с грузом)
3.6 Расчет грузоподъемного механизма
3.6.1 Расчет каната и барабана полиспаста
3.6.2 Расчет требуемой мощности и выбор гидромотора
3.6.3 Расчет и выбор требуемого редуктора
3.6.4 Расчет тормоза грузоподъемного механизма
3.6.5 Выбор крюковой подвески
3.7 Расчет рамы механизма
3.8 Прочностной расчет пальцев крепления рамы
