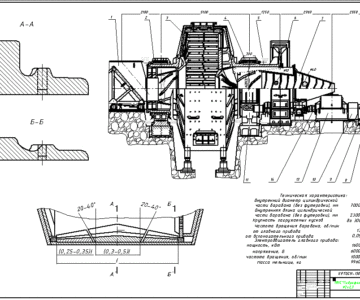

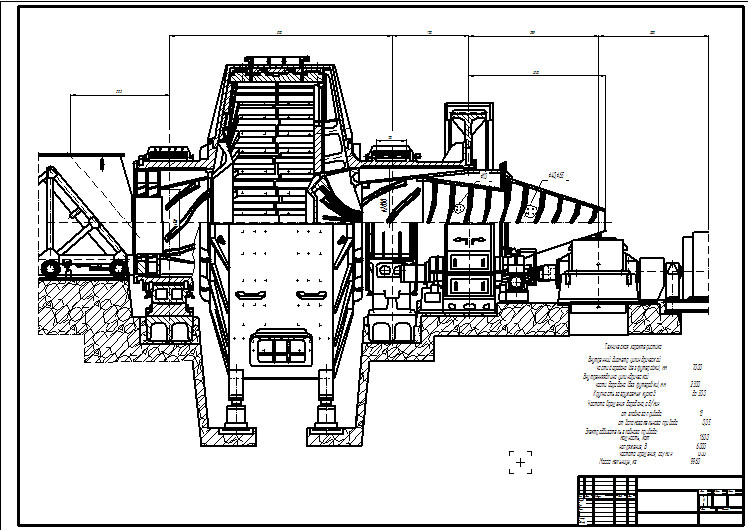

В этом черчеже вы увидете его общий вид! Достаточно хороший чертеж выполненый в Компасе v13 выполнял сам лично!!!
Мельница «Гидрофол», которая представляет собой вращающийся вокруг горизонтальной оси барабан диаметром 7м. В мельницу подаются в определенных заданных количествах сырье и вода.
Техническая характеристика
Внутренний диаметр цилиндрической части барабана (без футеровки), мм 7000
Внутренняядлина цилиндрической части барабана (без футеровки), мм 2300
Крупность загружаемых кусков до 300
Частота вращения барабана, об/мин
от главного привода 13
от вспомогательного привода 0,05
Электродвигатель главного привода:
мощность, кВт 1600
напряжение, В 6000
частота вращения, об/мин 1000
Масса мельницы, кг 9960
