Миниэкскаватор одноковшовый войсковой ЭОВ-1121

НВИИВ-2011. Мини-экскаватор одноковшовый войсковой ЭОВ-1121
перед нами встает задача создания землеройной машины с уменьшенными габаритами и массой, но с сохранением универсальности и высокой эффективности.
Задачей данного дипломного проекта является разработка войскового мини-экскаватора одноковшового гидравлического на базе самоходного гусеничного шасси с оборудованием «обратная лопата», для выполнения задач по фортификационному оборудованию базовых районов расположения войск, пунктов управления, разборки завалов в условиях горно-лесистой местности.

Габаритные размеры, мм 5600×2600×2000
Мощность двигателя, кВт 50
Число мест в кабине 1
Напряжение бортовой электросети, В 12
Емкость топливных баков, л 120
Максимальная скорость при полной массе машины, км/ч 2
Ширина по гусеницам , мм 2600
Эксплуатационная масса, т 5
Отвал:
Ширина, мм 2000
Высота, мм 500
Техническая производительность, м3/ч 9
Экскаватор:
Номинальная вместимость ковша, м3 0,2
Максимальная глубина копания, мм 3500
Максимальная высота разгрузки, мм 3000
Максимальный угол поворота, град 360

Работу нельзя назвать законченной, нехватает некоторых картинок, содержания, спецификаций, но это не столь значительно. Предоставляется как есть.

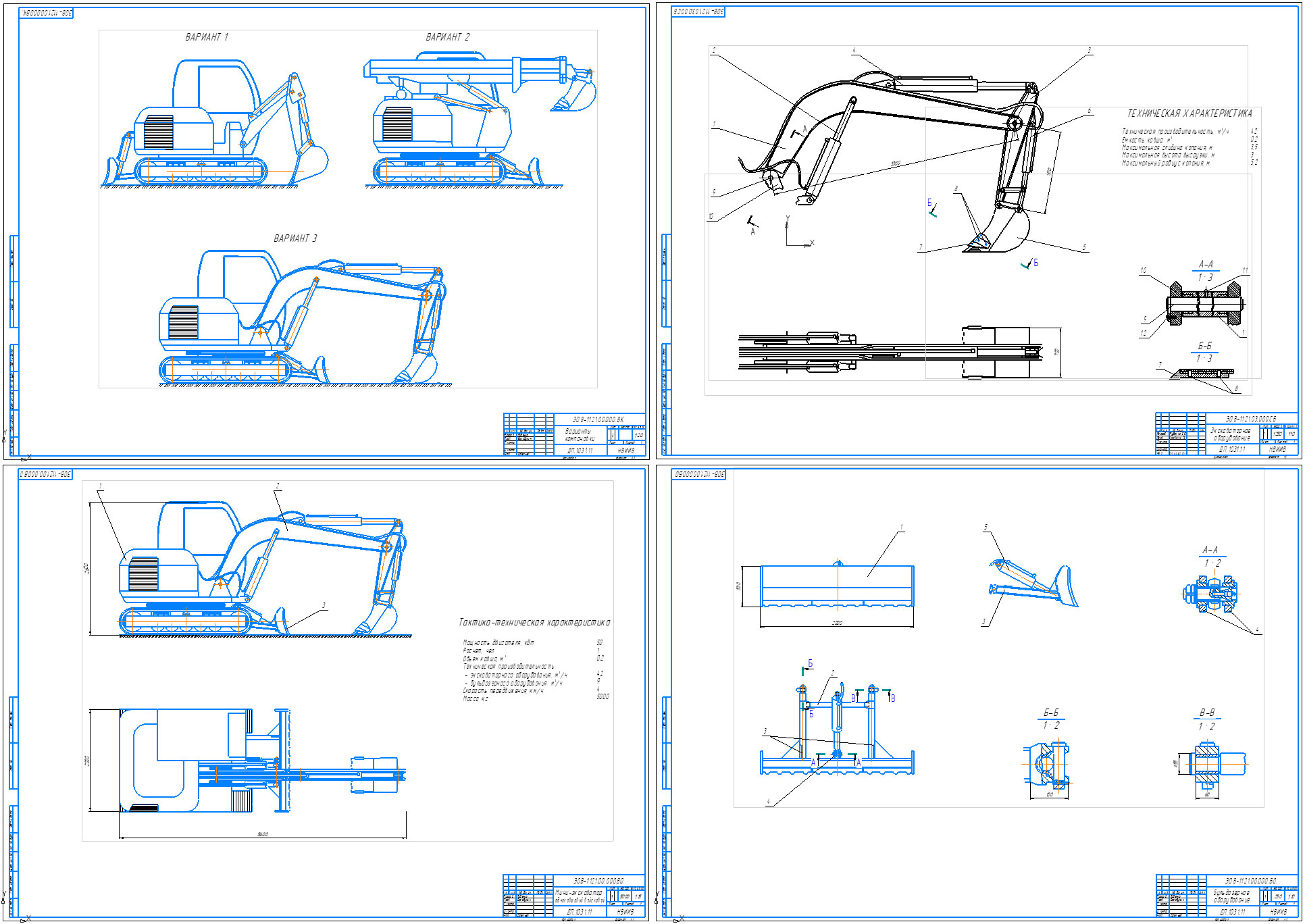

Состав: Записка, Бульдозерное оборудование, Варианты исполнения, ВО, Экскаваторное оборудование, Спецификаций нет Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Миниэкскаватор одноковшовый войсковой ЭОВ-1121

Мии экскаватор/
Мии экскаватор/ПЗ/
Мии экскаватор/ПЗ/1.введение.doc
Мии экскаватор/ПЗ/гл 5.doc
Мии экскаватор/ПЗ/гл4.doc
Мии экскаватор/ПЗ/глава 6.doc
Мии экскаватор/ПЗ/ПЗ.doc
Мии экскаватор/чертежи/
Мии экскаватор/чертежи/~$БО.cd~
Мии экскаватор/чертежи/~$РО.cd~
Мии экскаватор/чертежи/~$щий вид.cd~
Мии экскаватор/чертежи/БО.cdw
Мии экскаватор/чертежи/выбор.cdw
Мии экскаватор/чертежи/общий вид.cdw
Мии экскаватор/чертежи/Оценка.cdw
Мии экскаватор/чертежи/РО.cdw
