Модернизация автогрейдера легкого типа

Белорусский государственный университет транспорта
Кафедра "Детали машины, путевые и строительные машины"
Курсовой проект по дисциплине "Дорожные машины"
На тему "Модернизация автогрейдера легкого типа"
Гомель 2017

Согласно заданию (масса машины 6 т – автогрейдер легкого типа с колесной формулой 1х2х2) выбираем полноприводной автогрейдер легкого класса ГС-10-08 на базе трактора МТЗ-92П.
Автогрейдер выполнен на базе трактора, имеющего восьмискоростную коробку передач, позволяющую всегда подобрать нужную скорость работы отвалом как вперед, так и назад, в зависимости от характера разрабатываемого грунта, а предусмотренный в ней реверс-редуктор позволяет быстро изменять направление движения в противоположную сторону.
Основной рабочий орган грейдера – отвал длиной 2800 мм имеет углы резания от 40 до 60 градусов и угол поворота до 40 градусов в каждую сторону. Дополняют его щетка на задней навеске с шириной захвата 1800 мм, производительностью до 21600 квадратных метров в час. Для бульдозерных работ предусмотрен двухметровый передний отвал с глубиной резания до 100 мм. Для снижения числа оборотов поворотной платформы до 1 об/мин и хода до 0,35 км/ч в двухскоростном редукторе поворотного механизма изменено передаточное отношение шестерен.
Для модернизации базовой машины целесообразно применить варианты модернизации, рассмотренные в патентах РФ 2593310 C1 B60K 23/08 и РФ 2184813E02F3/80. В первом слечуе техническое решение позволит на автогрейдере с колесной формулой 1х2х2 позволит значительно уменьшить износ деталей привода переднего ведущего моста, а также снизить расход топлива в транспортном режиме и частично в рабочем. Во втором случае позволит расширить технологические возможности автогрейдера.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ 5
1.1 Патент РФ 2593310 C1 B60K 23/08 5
1.2 Патент РФ 2399724E02F3/76 7
1.3 Патент РФ 2184813E02F3/80 9
2 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ 11
3 ОБЩИЙ РАСЧЁТ АВТОГРЕЙДЕРА 13
3.1 Определение параметров отвала 13
3.2 Расчет ходового оборудования, колеи и базы автогрейдера 14
4 ТЯГОВЫЙ РАСЧЕТ АВТОГРЕЙДЕРА 17
3.1 Определение мощности двигателя 17
4.2 Расчет сил сопротивления передвижению автогрейдера 19
5.1 Механизм подъема отвала 22
5.2 Механизм поворота отвала 24
5.3 Механизм изменения угла резания отвала 26
5.4 Механизм выдвижения отвала 26
5.5 Механизм выдвижения тяговой рамы в сторону 27
6 РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ АВТОГРЕЙДЕРА 32
7 РАСЧЕТ АВТОГРЕДЕРА НА УСТОЙЧИВОСТЬ 33
9 ТЕХНИКА БЕЗОПАСНОСТИ, ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ РАБОТЕ МАШИНЫ 39
10 РЕСУРСОСБЕРЕЖЕНИЕ ПРИ ПРОЕКТИРОВАНИИ, ЭКСПЛУАТАЦИИ И РЕМОНТЕ АВТОГРЕЙДЕРОВ 46
11 МЕТРОЛОГИЯ И СТАНДАРТИЗАЦИЯ ПРИ ПРОЕКТИРОВАНИИ МАШИН 49
11.1 Основные задачи метрологии 49
11.2 Основные задачи стандартизации 49
СПИСОК ЛИТЕРАТУРЫ 52

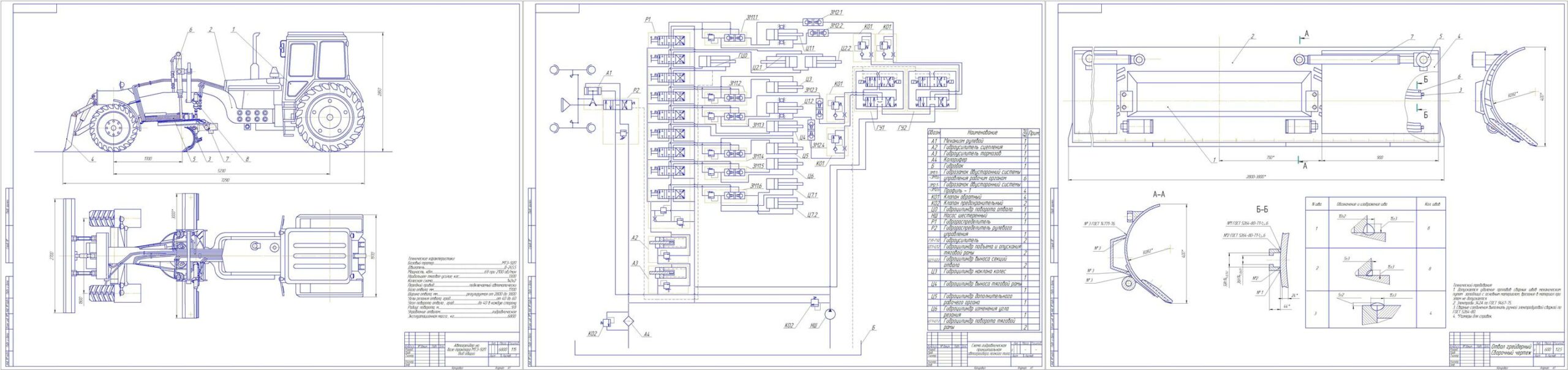

Состав: Вид общий (ВО), Сборочный чертеж отвала (СБ), Схема гидравлическая принципиальная (ГС), СП, ПЗ Язык документа

Софт: КОМПАС-3D 2015 SP1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Модернизация автогрейдера легкого типа

Автогрейдер МТЗ-92/
Автогрейдер МТЗ-92/~$шитой ПЗ.docx
Автогрейдер МТЗ-92/ВО.cdw
Автогрейдер МТЗ-92/ГС.cdw
Автогрейдер МТЗ-92/Патенты/
Автогрейдер МТЗ-92/Патенты/Нешитой патент 1.pdf
Автогрейдер МТЗ-92/Патенты/Нешитой патент 2.pdf
Автогрейдер МТЗ-92/Патенты/Нешитой патент 3.docx
Автогрейдер МТЗ-92/ПЗ.docx
Автогрейдер МТЗ-92/СБ отвал.cdw
Автогрейдер МТЗ-92/СП ВО.spw
Автогрейдер МТЗ-92/СП СБ.spw
