Автоматизация управления рабочим органом автогрейдера ГС-14.02-250

Белорусский национально технический университет
Кафедра строительные и дорожные машины
Дипломная работа по дисциплине "Дорожные машины"
На тему "Автоматизация управления рабочим органом автогрейдера ГС-14.02-250"
Минск 2016

РЕФЕРАТ

Пояснительная записка 183 с., 43 рис., 16 табл., 22 источника, 3 прил., иллюстрированный материал 7 листов формата А1, 1 лист формата А1×3.
АВТОГРЕЙДЕР, СИСТЕМА АВТОМАТИКИ, ПРОДОЛЬНЫЙ УКЛОН, ДАТЧИК, БЛОК-СХЕМА, ПУЛЬТ УПРАВЛЕНИЯ, ГИДРАВЛИЧЕСКИЙ БЛОК.
В дипломном проекте представлена автоматизация управления рабочим органом автогрейдера ГС-14.02-250.
Цель проекта – выбор системы автоматического управления рабочим органом автогрейдера ГС-14.02-250
В процессе работы проведен анализ существующих систем автоматики и выбор системы автоматического управления рабочим органом автогрейдера. Дано техническое, экономическое, обоснование установки выбранной системы.
Проведён расчёт и разработаны чертежи автогрейдера и системы автоматического управления рабочим органом.
Разработаны мероприятия по техническому обслуживанию и по охране труда.
Экономические расчеты показали, что экономический эффект от внедрения нового технического решения составляет 591 млн. руб. в год

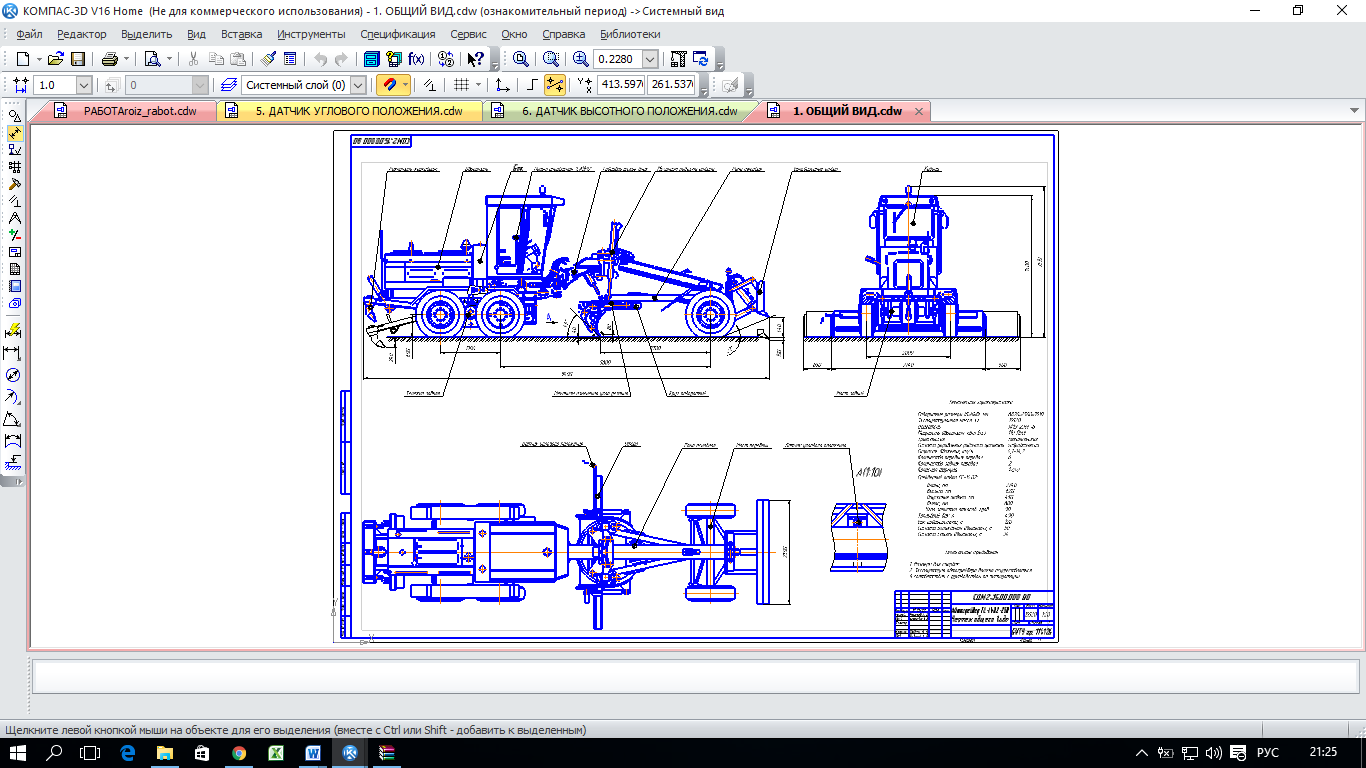

Состав: Общий вид,гидросистема,пульт управления,датчик высотного положения,датчик углового положения Язык документа

Софт: КОМПАС-3D 14
