Модернизация рабочего органа автогрейдера 1х3х3

Ягту, Сдм, сдм, модернизация автогрейдера, 2015

Исходные данные для проектирования
1.Длина отвала 4250 мм
2.Высота отвала =720 мм
3.Вес автогрейдера =19000 кг
4.Колесная формула 1 х 3 х 3

Тип тяжелый
Двигатель У1Д6-250ТК-С4
Изменение угла резания ножа отвала(рег) 30-70
Поворот отвала-полноповоротный 360

Введение .4
1. Исходные данные для проектирования ..5
2. Описание автогрейдера ..6
3.Расчет автогрейдера ., .9
3.1. Тяговый расчет автогрейдера 9
3.1.1 Расчёт скорости движения автогрейдера с мех. трансмиссией ..12
3.2. Определение конструктивных параметров ..14
3.2.1. Расчёт ходового оборудования, колеи и базы автогрейдера ..16
3.3. Определение расчетных нагрузо.. .. .19
4. Модернизация и расчет рабочего органа .. .26
4.1. Описание предлагаемой модернизации . .. ..26
4.2. Расчет отвала на прочность .28
4.3. Определение мощности привода отвала активного действия .30
4.4. Конструирование вала ролика .33
4.4.1. Предварительный расчёт вала . .34
4.4.2. Выбор подшипника . 38
4.4.3. Уточнённый расчёт вала .. .. .. 40
4.4.4 Проверка прочности шпоночного соединения ..43
5. Расчет устойчивости автогрейдера против опрокидывания . 45
6. Технико-экономическая эффективность предложенной модернизации ..46
Список используемой литературы .49
Приложение: Инструкция по эксплуатации машины .50

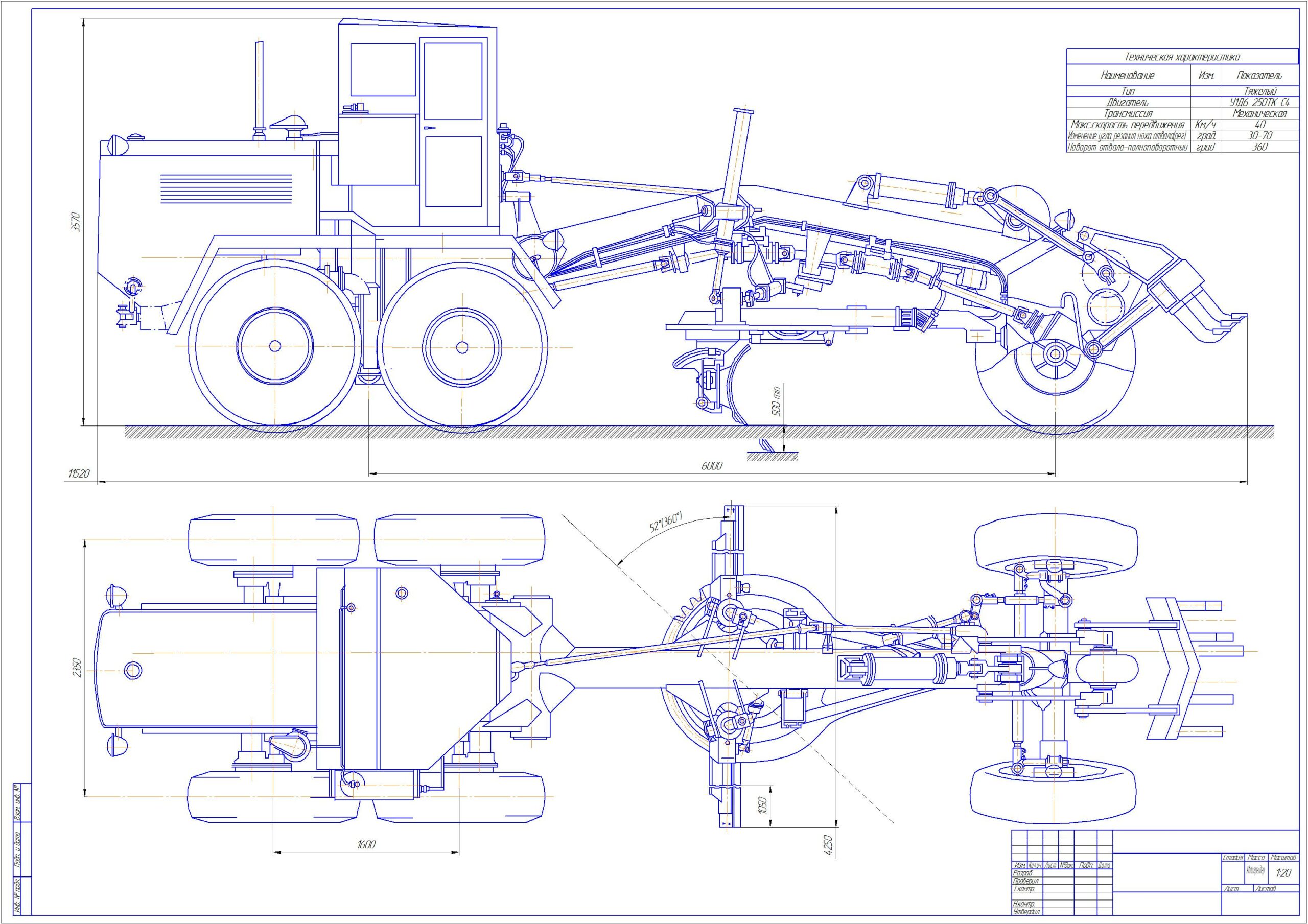

Состав: Пояснительная записка, Общий вид автогрейдера чертеж, деталировки Язык документа

Софт: КОМПАС-3D 13

Файлы:
курсовик/
курсовик/ЛИСТ 2-1.cdw
курсовик/ЛИСТ 1 -1.cdw
курсовик/ЧЕРВ.КОЛЕСО1.cdw
курсовик/КРЕСТОВИНА-1.cdw
курсовик/Полумуфта.cdw
курсовик/ВАЛ CDW12.cdw
курсовик/Узел.cdw
курсовик/Автогредер записка.docx
курсовик/КРЫШКА-4.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: chilja
Дата: 2015-02-17
