Модернизация бульдозера с поворотным отвалом для расширения технологических возможностей

БелГУТ, кафедра "ДМ,П и СМ"

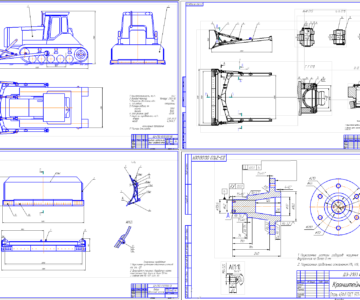

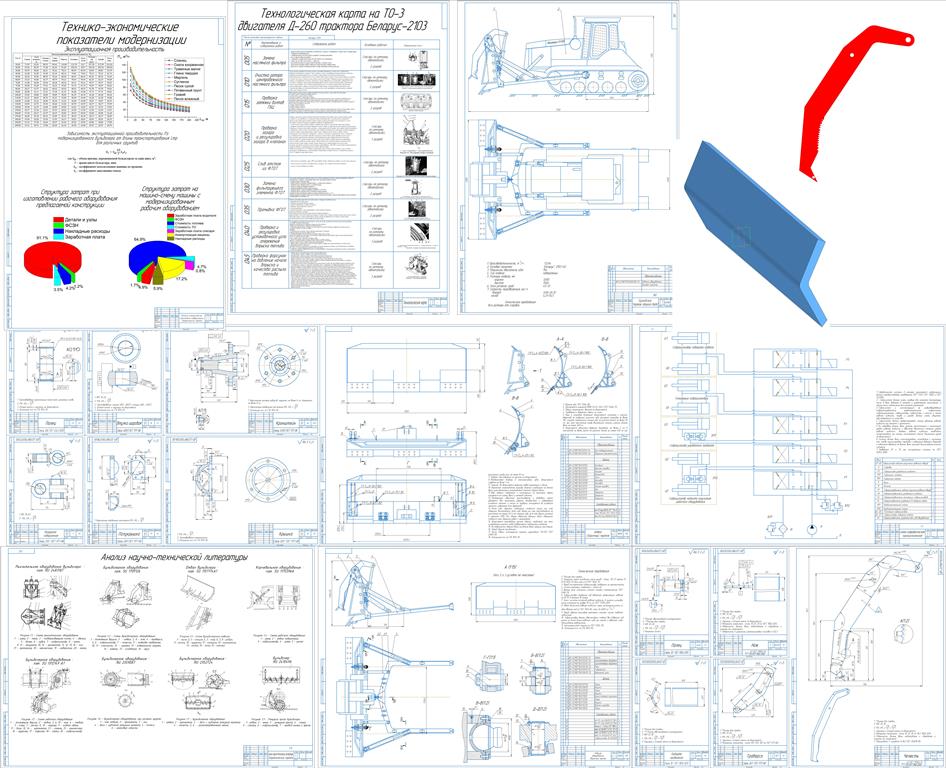

Дипломный проект на тему: Модернизация бульдозера с поворотным отвалом для расширения технологических возможностей

Для расширения технологических возможностей бульдозера за базовую ма-шину принимаем трактор гусеничный «БЕЛАРУС» 2103 4 тягового класса.

Целью дипломного проекта является модернизация бульдозера с поворотным отвалом для расширения технологических возможностей.
Задачи проектирования:
- анализ научно-технической литературы и выбор рационального оборудова-ния для расширения технологических возможностей модернизируемой машины;
- изучение конструкции исследуемой техники, рабочего оборудования и про-тотипов;
- проведение конструкторских расчетов;
- технико-экономическое обоснование;
- разработка требований безопасности при эксплуатации модернизированной машины.

В разделе проекта проанализированы 8 научно-технических источников с раз-личными техническими результатами, наиболее интересными для расширения тех-нологических возможностей бульдозера в проекте приняты [2-3, 5]:

При анализе научно-технических источников с различными техническими результатами для разработки в проекте приняты:
а) оборудование, содержащее толкающие брусья, установленный на них отвал с основным ножом, шарнирно установленную на отвале траверсу с гидроцилиндром ее поворота, захватную челюсть с дополнительным ножом, шарнирно установлен-ную на траверсе, и гидроцилиндры поворота захватной челюсти, которое снабжено жестко закрепленной на захватной челюсти под дополнительным ножом захватной подошвой, выполненной в виде двух поперечных пластин, расположенных одна над другой и скреплённых жестко между собой одними из своих поперечных кромок под тупым углом;
б) отвал, включающий лобовой лист с ножами и нижней части, разделенной на секции, поочередно смещенные между собой в направлении рабочего движения бульдозера ножи, расположенные на задних секциях нижней части лобового листа, смонтированы с возможностью перемещения в вертикальной плоскости и подпру-жинены. Пружины ножей закреплены с возможностью регулирования их жесткости;
в) оборудование, включающее толкающие брусья, отвал, шарнирно соединен-ную с его верхней частью переднюю с его верхней частью переднюю челюсть в виде захватов и гидроцилиндры управления последней путем обеспечения надежности захвата штучных грузов с различными поперечными сечениями, захваты имеют установленные на их верхних частях отклоняющие блоки и пружины и снабжены гибкими прижимными звеньями, которые соединены с нижними частями захватов, пропущены через отклоняющие блоки и прикреплены к пружинам.
После этого был подобран прототип, на который разработано навесное рабочее оборудование бульдозера, проведены соответствующие конструкторские расчеты машины и рабочего оборудования, экономические показатели.

ВВЕДЕНИЕ 5
1 АНАЛИЗ ПАТЕНТНОЙ И НАУЧНО-ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ 6
1.1 Рыхлительное оборудование бульдозера 6
1.2 Бульдозерное оборудование 8
1.3 Отвал бульдозера 10
1.4 Корчевальное оборудование 12
1.5 Бульдозерное оборудование 12
1.6 Бульдозерное оборудование 14
1.7 Бульдозерное оборудование 16
1.8 Бульдозер 18
1.9 Выводы по разделу 19
2 ВЫБОР БАЗОВОГО ШАССИ И ОПИСАНИЕ КОНСТРУКЦИИ 21
2.1 Общее устройство 21
2.2 Рама 23
2.3 Двигатель и его системы 24
2.4 Сцепление 25
2.5 Коробка передач 25
2.6 Механизм поворота 27
2.7 Задний мост 28
2.8 Ходовая система 28
2.9 Выводы по разделу 29
3 РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ МАШИНЫ И РАБОЧЕГО ОБОРУДОВАНИЯ 30
3.1 Параметры бульдозера 30
3.2 Параметры отвала 32
3.3 Тяговый расчет 32
3.4 Расчет системы управления отвалом 34
3.5 Определение удельных напорных усилий
и давления на режущей кромке отвала 38
3.6 Определение производительности 40
3.7 Расчет рабочего оборудования 41
4 ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ МОДЕРНИЗАЦИИ 49
4.1 Стоимость изготовления машины 49
4.2 Стоимость машино-смены бульдозера 50
5 МЕРОПРИЯТИЯ ПО РЕСУРСОСБЕРЕЖЕНИЮ 53
6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ РАБОТ БУЛЬДОЗЕРОМ 56
6.1 Требования охраны труда перед началом работы 56
6.2 Требования охраны труда во время работы 56
6.3 Требования охраны труда по окончании работы 58
ЗАКЛЮЧЕНИЕ 60
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 61
