Ярославский государственный технический университет
Кафедра строительных дорожных машин
Курсовой проект по дисциплине "Проектирование подъёмно - транспортных строительных дорожных машин и оборудования"
На тему: "Модернизация катка ДУ-63"
Ярославль 2016
Объектом исследования является вибровалец среднего двухосного катка ДУ - 63, который предназначены для уплотнения покрытий из асфальтобетонных и битумоминеральных смесей при больших объемах работ на автомобильных дорогах общего пользования., методика расчета и конструирование его основных предметов.
Цель работы: конструирование вибровальца и расчет основных параметров.
В процессе работы была приведена классификация различных конструкций катков, выполнен обзор и анализ существующих конструкций, рассмотрены новые принципиальные конструктивные решения по патентной литературе. Приведено описание спроектированной конструкции, в котором подробно рассмотрена конструкция вибровальца.
Вы¬полнены расчеты основных параметров отдельных составляющих прочностные, тяговые и технико-экономические расчеты.
В технико-экономическом рас¬чете была рассчитана эксплуатационная годовая производительность и определены удельные технико-экономические показатели.
Эффективность вибровальца определяется одним установленным вибровозбудителем.
Каток с таким вибровальцом применяется для улучшения грунтов, дорожных покрытий, к числу которых относится песок, асфальт, гравий и т.д.
Содержание
Введение
1 Обзор существующих конструкций
1.1. История создания катка
1.2. Назначение катка
1.3. Классификация катков
1.4. Теоретические основы уплотнения
2 Патентный поиск
2.1. Усовершенствование вальца катка
2.2. Повышение качества покрытия
2.3. Повышение эксплуатации
3 Описание разрабатываемой конструкции
3.1. Описание катка
3.2. Описание конструкции вибровальца
3.3. Описание гидравлической схемы привода катка
3.4. Технология производства работ
4 Расчет основных параметров
4.1. Расчет вынуждающей силы вибровозбудителя
4.2. Расчет вибровозбудителя
5 Прочностные расчеты
5.1. Расчет подвески
5.2. Расчет дебалансного вала
6 Технико - экономический расчет
Заключение
Список использованных источников и литературы
Исходные данные : валец тандемного катка ДУ-63
Характеристики катка:
Машина массой 8500 кг
Ширина уплотняемой полосы 1.7 м
Диаметр вальцов 1400мм
Статическая нагрузка 25 кг/см
Скорость движения 0-7 км/ч
Двигатель Д-144, дизельный
Мощность 44 кВт
Привод вальцов: Планетарные передачи
РМР Industries S.p.A (Италия)
Каток оснащен механизмом отрезного ролика

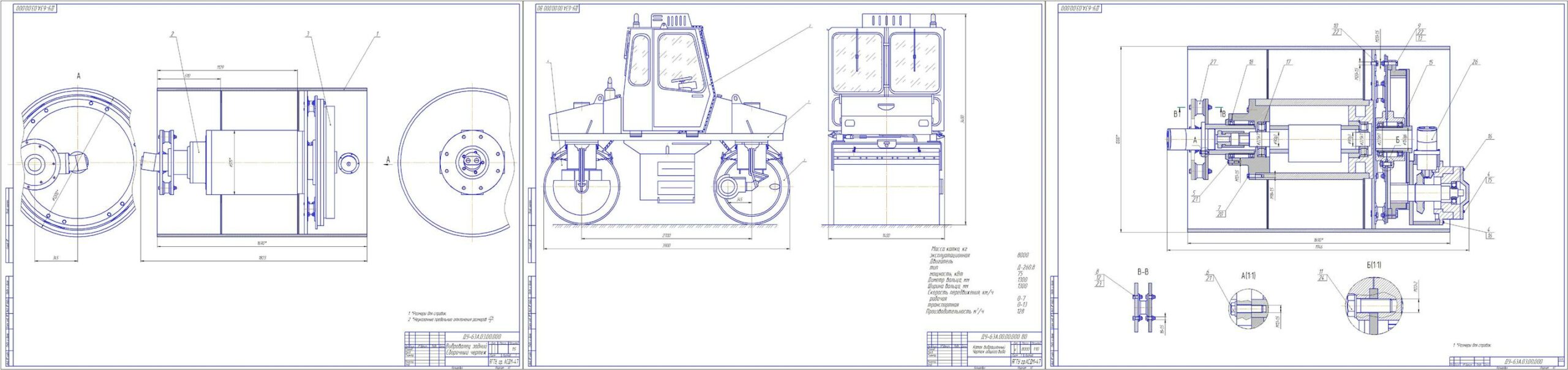

Модернизация заключается в изменении конструкции вибровальца
