Модернизация рабочего органа бульдозера Shantui SD16

ЯГТУ
Кафедра Строительный дорожные машины
Курсовой проект по дисциплине "Подъемно-транспортные, строительные, дорожные машины и оборудование"
На тему "Модернизация рабочего органа бульдозера Shantui SD16"

Модернизация рабочего органа бульдозерно-рыхлительной машины и анализ его оценка и обзор существующих конструкций разработки грунта.
В результате исследования был разработан отвал с управляемым выступающим ножом трапециевидной формы, позволяющий производить разработку более прочных категорий грунтов, а также способствует ускорению процесса заглубления в грунт и стабильной работе бульдозера.

Технические характеристики
Марка машины Shantui SD16
Угол резания 55 град.
Максимальное погружение 530 мм
Система управления гидравлическая
Мощность двигателя 122 кВт
Скорость передвижения 5,82 м/час
Масса бульдозера 17000 кг
Тяговый класс 100 кН
Отвал
Тип неповоротный
Длина отвала 3388 мм
Высота отвала 1550 мм
Угол резания выступающего
среднего ножа тропециевидной 65 град
формы
Угол резания боковых ножей 55 град

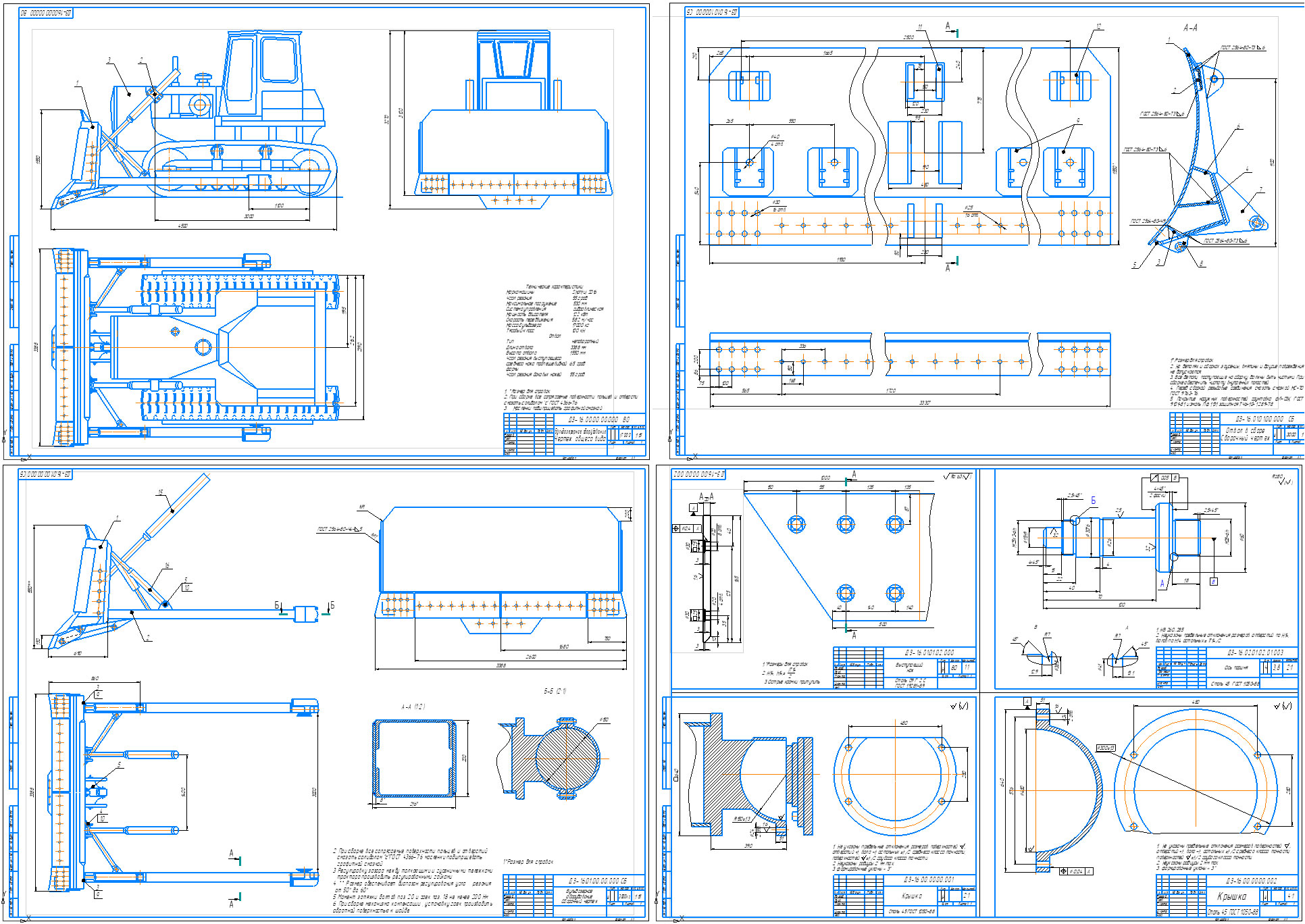

Состав: ПЗ, Бульдозер (ОВ), Рабочее оборудование (СБ), Отвал (деталь), Деталировка( нож, ось поршня, крышка, крышка), спецификация Язык документа

Софт: КОМПАС-3D 17 SP1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Модернизация рабочего органа бульдозера Shantui SD16

Otval_SD-16_01_01_00_000.spw
SD-16_00_00_00_000_Obschiy_vid.cdw
SD-16_02_00_00_000_-_Buldozernoe_oborudovanie (1).cdw
SD-16_02_01_00_000_SB_-_otval.cdw
SD-16_02_01_00_001_-_otval.cdw
Buldozer_SD-16__SD-16_00_00_00_000_VO (1).spw
Buldozernoe_oborudovanie__SD-16_02_00_00_000.spw
Detalirovka_3.cdw
Otval__SD-16_02_01_00_000.spw
РПЗ.docx
