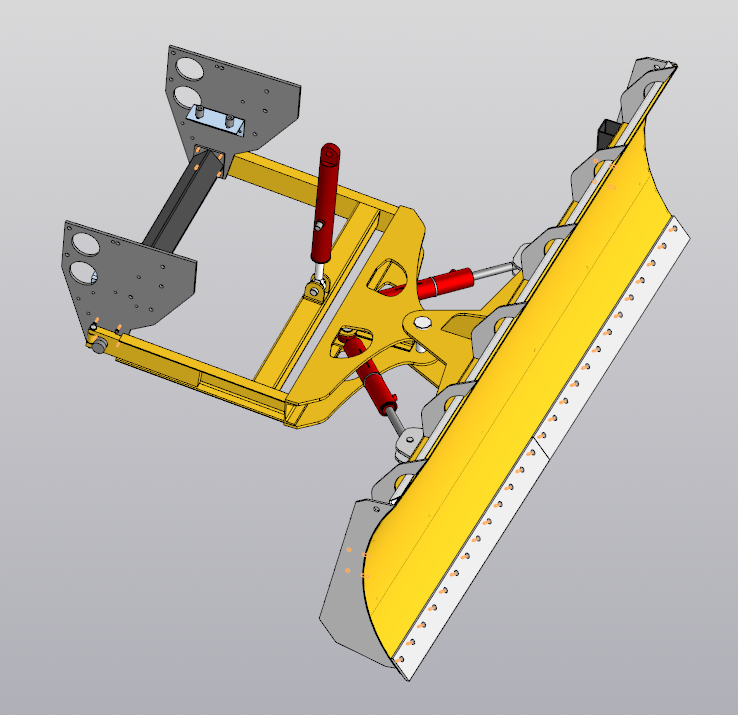

Масштаб 1:1, полная деталировка, твердотельное моделирование, размеры реальные, смерки с реальной машины (трактора). Используется для перемещения методом толкания больших масс сыпучих материалов, таких как глина, земля, снег, зерновые культуры и т.п. Климат любой, который выдержит масло в гидроцилиндрах.
