Отвал для негабаритной специальной техники

Отвал для чистки от снега тротуаров, навешиваемый на специальную дорожную технику.

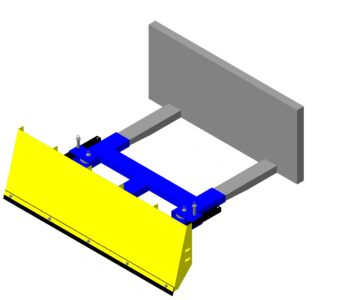

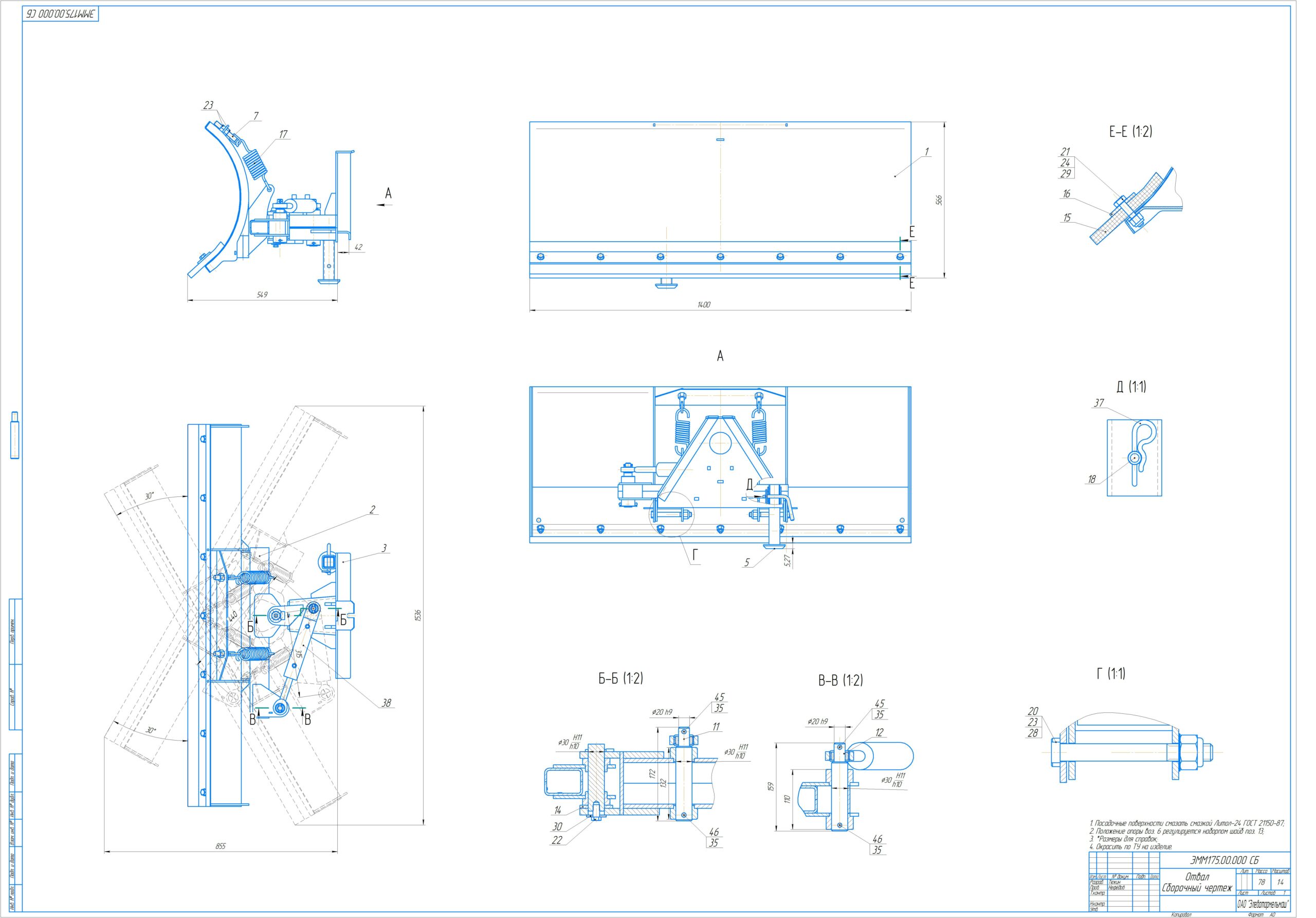

Состав: Сборочный чертеж, Подсборки, Деталировка, Спецификация

Софт: КОМПАС-3D 18

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
Отвал для негабаритной специальной техники

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Прижим - ЭММ.175.00.005А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Ось - ЭММ.175.00.001.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Спецификация.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Шайба - ЭММ.175.00.002.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Ось - ЭММ.175.00.008.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Пластина - ЭММ.175.00.004.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Thumbs.db

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Шайба упорная - ЭММ.175.00.003.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Болт - ЭММ.175.00.009.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Шайба - ЭММ.175.00.012.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Штырь - ЭММ.175.00.007.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Пружина - ЭММ.175.00.006А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Палец _ ЭММ175.04.000 Как отдельная деталь.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Прижим - ЭММ.175.00.005.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Бобышка - ЭММ.175.02.009.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Ось - ЭММ 175.00.010.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ДЕТАЛИ ЭММ.175.00/Пружина - ЭММ.175.00.006.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/Отвал Сборочный чертеж _ ЭММ175.00.000 СБ.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Балка Сборочный чертеж - ЭММ.175.02.000СБ.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Ребро - ЭММ.175.02.004.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Проставка - ЭММ.175.02.006.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Проушина - ЭММ.175.02.005.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Ребро - ЭММ.175.02.003.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Бобышка - ЭММ.175.02.008.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Швеллер верхний - ЭММ.175.02.001.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Распорка - ЭММ.175.02.007.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Бобышка - ЭММ.175.02.009.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/Швеллер нижний - ЭММ.175.02.002.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/БАЛКА ЭММ.175.02/СпецификацияЭММ.175.02.000.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/ПРОУШИНА ЭММ.175.10/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/ПРОУШИНА ЭММ.175.10/ЭММ.175.02.101 - Бобышка.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/ПРОУШИНА ЭММ.175.10/ЭММ.175.02.102 - Проушина.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БАЛКА ЭММ175.02 СБ/ПРОУШИНА ЭММ.175.10/ЭММ.175.02.100СБ - Проушина сборочный чертеж.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/Спецификация2.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Отвал - ЭММ.175.01.001 А ЭММ 190.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Ребро - ЭММ.175.01.006.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Ребро - ЭММ.175.01.002.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Кольцо - ЭММ.175.01.0010.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Пластина - ЭММ.175.01.007.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Кронштейн - ЭММ.175.00.005.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Ребро - ЭММ.175.01.006Б ЭММ 190.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Пластина - ЭММ.175.01.008.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Thumbs.db

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Спецификация - ЭММ.175.01.000.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Ребро - ЭММ.175.01.003.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Отвал сборочный чертеж - ЭММ.175.01.000СБ.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Ребро - ЭММ.175.01.006А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Отвал - ЭММ.175.01.001.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОТВАЛ ЭММ.175.01 СБ/Ребро - ЭММ.175.01.004.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОПОРА ЭММ175.05.000/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОПОРА ЭММ175.05.000/Thumbs.db

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОПОРА ЭММ175.05.000/Стойка _ ЭММ175.05.001.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОПОРА ЭММ175.05.000/Опора Сборочный чертеж _ ЭММ175.05.00 СБ.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/ОПОРА ЭММ175.05.000/Упор _ ЭММ175.05.002.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/Спецификация1.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БОЛТ НАТЯЖНОЙ ЭММ175.07.000/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БОЛТ НАТЯЖНОЙ ЭММ175.07.000/Болт натяжной_ЭММ175.07.000 СБ.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БОЛТ НАТЯЖНОЙ ЭММ175.07.000/Скоба _ ЭММ175.07.002.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БОЛТ НАТЯЖНОЙ ЭММ175.07.000/Thumbs.db

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/БОЛТ НАТЯЖНОЙ ЭММ175.07.000/Стержень _ ЭММ175.07.001.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Плита _ ЭММ 175.03.001 А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Проушина _ ЭММ175.03.005.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Упор _ ЭММ175.03.013.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Балка нижняя _ ЭММ175.03.004.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Захват _ ЭММ175.03.002.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Труба _ ЭММ175.03.009.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Заглушка _ ЭММ175.03.011А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Балка верхняя _ ЭММ175.03.003 А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Проушина _ ЭММ175.03.006.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Плита _ ЭММ 175.03.001.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Thumbs.db

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Ребро _ ЭММ175.03.008.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Заглушка _ ЭММ175.03.011.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Балка нижняя _ ЭММ175.03.004А.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Спецификация Суппорт ЭММ175.03.00.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Суппорт Сборочный чертеж _ ЭММ175.03.000 СБ.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Балка верхняя _ ЭММ175.03.003.cdw

ОТВАЛ ЭММ 175.00(01;02;03;02.100)/СУППОРТ ЭММ 175.03 СБ/Ребро _ ЭММ175.03.007.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 60

Софт: SolidWorks, SLDPRT, SLDASM

Состав: Модели деталей 3D и сборочный

189

1372

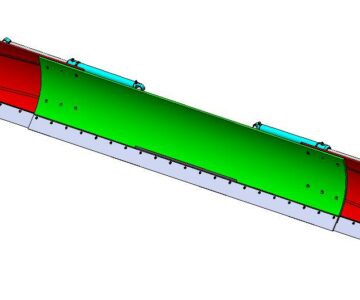

Отвал грейдерный
