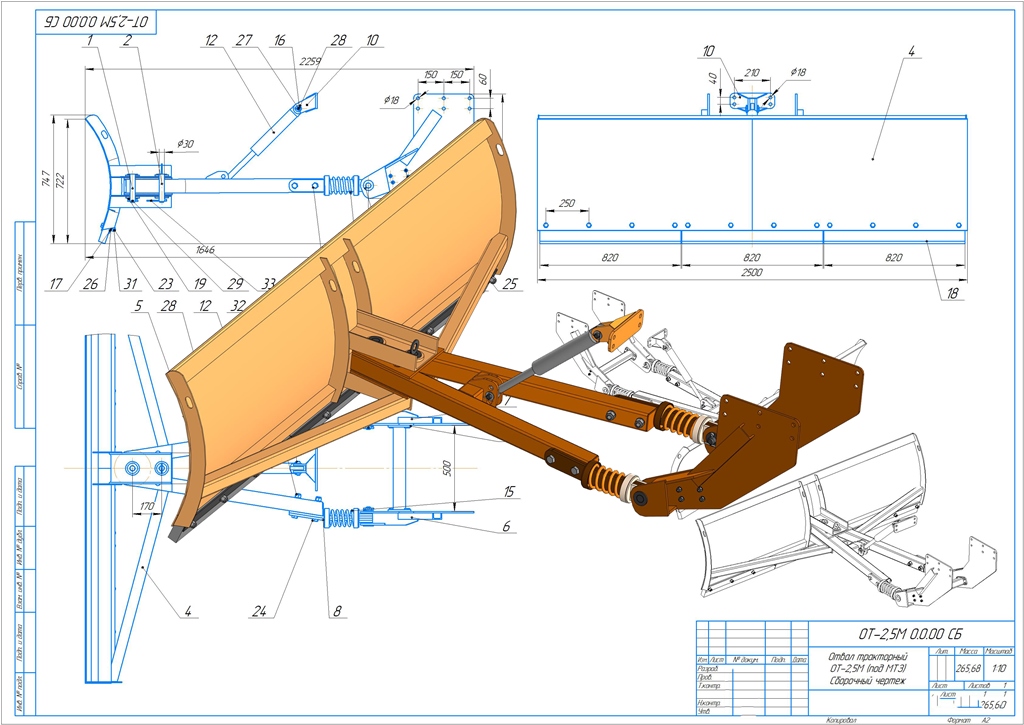

Отвал снегоуборочный шириной отвала 2500±50 мм

Базовый трактор МТЗ-80/82
Ширина отвала, мм 2500±50
Высота отвала, мм 670±10
Ширина очищаемой полосы отвалом при угле поворота в плане 30º, мм 2220±100
Масса отвала, кг, не более 340
Радиус поворота от продольной оси трактора, мм, не более 8500
Скорость передвижения:
- в технологическом режиме, не более, км/ч 20
- в транспортном режиме, не более, км/ч 30
Габаритные размеры, с трактором, в транспортном положении, мм, не более:
- длина 5100
- ширина 2450
- высота 3100

Состав: 3D Сборка и деталировка

Софт: КОМПАС-3D 19

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
Отвал снегоуборочный шириной отвала 2500±50 мм

Отвал/

Отвал/ОТ-2,5М 2.0.01 Балка.m3d

Отвал/ОТ-2,5М 2.0.05 Накладка.cdw

Отвал/ОТ-2,5М 0.0.03 Пластина.cdw

Отвал/ОТ-2,5М 3.0.00 Кронштейн.a3d

Отвал/ОТ-2,5М 0.1.02 Шайба.cdw

Отвал/ОТ-2,5М 7.0.01 Труба.cdw

Отвал/ОТ-2,5М 2.0.02 Плита.m3d

Отвал/ОТ-2,5М 6.0.03 Трапеция.cdw

Отвал/ОТ-2,5М 1.0.00 Отвал.cdw

Отвал/ОТ-2,5М 5.0.00 Кронштейн.cdw

Отвал/ОТ-2,5М 6.0.00 Кронштейн.cdw

Отвал/ОТ-2,5М 7.0.02 Пластина.cdw

Отвал/ОТ-2,5М 4.0.02 Фланец.cdw

Отвал/ОТ-2,5М 0.0.00 Отвал тракторный ОТ-2,5М (под МТЗ).cdw

Отвал/ОТ-2,5М 3.0.01 Плита.m3d

Отвал/ОТ-2,5М 1.0.02 Ребро.m3d

Отвал/ОТ-2,5М 7.0.02 Пластина.m3d

Отвал/ОТ-2,5М 0.1.00-01 Палец.a3d

Отвал/ОТ-2,5М 6.0.03 Трапеция.m3d

Отвал/ОТ-2,5М 0.1.01 Палец.m3d

Отвал/ОТ-2,5М 1.0.02 Ребро.cdw

Отвал/ОТ-2,5М 3.0.00 Кронштейн.cdw

Отвал/_Отвал ТДО 1-01.00.000 — (В2)/

Отвал/_Отвал ТДО 1-01.00.000 — (В2)/view_img_stamp.png

Отвал/ОТ-2,5М 0.0.05 Резина.m3d

Отвал/ОТ-2,5М 2.0.03 Перемычка.cdw

Отвал/Гидроцилиндр/

Отвал/Гидроцилиндр/ОТ-2,5М 8.0.00 Гидроцилиндр.cdw

Отвал/Гидроцилиндр/ГЦ50.30.20.040.00 - Гидроцилиндр(Шток).m3d

Отвал/Гидроцилиндр/ОТ-2,5М 8.0.00 Гидроцилиндр.a3d

Отвал/Гидроцилиндр/ГЦ50.30.20.040.00 - Гидроцилиндр(корпус).m3d

Отвал/ОТ-2,5М 1.0.03 Кронштейн.cdw

Отвал/ОТ-2,5М 6.0.02 Ухо.cdw

Отвал/ОТ-2,5М 6.0.02 Ухо.m3d

Отвал/ОТ-2,5М 0.1.01 Палец.cdw

Отвал/ОТ-2,5М 2.0.06 Заглушка.cdw

Отвал/ОТ-2,5М 0.0.02 Ось.m3d

Отвал/ОТ-2,5М 4.0.02 Фланец.m3d

Отвал/ОТ-2,5М 0.0.00 Отвал тракторный ОТ-2,5М (под МТЗ).a3d

Отвал/ОТ-2,5М 1.0.02-01 Ребро.cdw

Отвал/ОТ-2,5М 5.0.01 Ухо.cdw

Отвал/ОТ-2,5М 4.0.03 Кольцо.cdw

Отвал/_KDPackageBuilderLog_{21-01-2021}_{09-53-30}.html

Отвал/ОТ-2,5М 4.0.00 Кронштейн.spw

Отвал/ОТ-2,5М 0.2.00 Палец.a3d

Отвал/ОТ-2,5М 0.0.01 Пружина.m3d

Отвал/ОТ-2,5М 4.0.00 Кронштейн.a3d

Отвал/ОТ-2,5М 4.0.00 Кронштейн.cdw

Отвал/ОТ-2,5М 1.0.03 Кронштейн.m3d

Отвал/ОТ-2,5М 5.0.00 Кронштейн.spw

Отвал/ОТ-2,5М 3.0.01 Плита.cdw

Отвал/ОТ-2,5М 5.0.00 Кронштейн.a3d

Отвал/ОТ-2,5М 0.1.02 Шайба.m3d

Отвал/ОТ-2,5М 6.0.01 Пластина.m3d

Отвал/ОТ-2,5М 2.0.06 Заглушка.m3d

Отвал/ОТ-2,5М 7.0.00 Распорка.a3d

Отвал/ОТ-2,5М 3.0.00 Кронштейн.spw

Отвал/ОТ-2,5М 2.0.00 Рама.spw

Отвал/_KDPackageBuilderLog_{21-01-2021}_{09-53-30}.xml

Отвал/Документ.rtf

Отвал/ОТ-2,5М 3.0.05 Пластина.m3d

Отвал/ОТ-2,5М 0.0.00 Отвал тракторный ОТ-2,5М (под МТЗ).spw

Отвал/ОТ-2,5М 1.0.05 Балка.cdw

Отвал/ОТ-2,5М 0.2.01 Палец.cdw

Отвал/ОТ-2,5М 4.0.01 Пластина.cdw

Отвал/ОТ-2,5М 6.0.00 Кронштейн.a3d

Отвал/ОТ-2,5М 7.0.00 Распорка.spw

Отвал/ОТ-2,5М 1.0.02-01 Ребро.m3d

Отвал/ОТ-2,5М 2.0.02 Плита.cdw

Отвал/ОТ-2,5М 7.0.01 Труба.m3d

Отвал/ОТ-2,5М 5.0.01 Ухо.m3d

Отвал/ОТ-2,5М 1.0.00 Отвал.a3d

Отвал/ОТ-2,5М 2.0.04 Ухо.m3d

Отвал/ОТ-2,5М 4.0.03 Кольцо.m3d

Отвал/ОТ-2,5М 1.0.06 Раскос.cdw

Отвал/ОТ-2,5М 0.0.03 Пластина.m3d

Отвал/ОТ-2,5М 1.0.01 Зеркало.cdw

Отвал/ОТ-2,5М 0.1.00-01 Палец.cdw

Отвал/ОТ-2,5М 3.0.05 Пластина.cdw

Отвал/ОТ-2,5М 0.0.05 Скребок резиноармированный.cdw

Отвал/ОТ-2,5М 4.0.01 Пластина.m3d

Отвал/ОТ-2,5М 0.2.01 Палец.m3d

Отвал/ОТ-2,5М 7.0.00 Распорка.cdw

Отвал/ОТ-2,5М 2.0.00 Рама.cdw

Отвал/ОТ-2,5М 6.0.01 Пластина.cdw

Отвал/ОТ-2,5М 6.0.00 Кронштейн.spw

Отвал/ОТ-2,5М 0.1.00 Палец.cdw

Отвал/ОТ-2,5М 0.1.00 Палец.a3d

Отвал/ОТ-2,5М 2.0.00 Рама.a3d

Отвал/ОТ-2,5М 1.0.06 Раскос.m3d

Отвал/ОТ-2,5М 1.0.00 Отвал.spw

Отвал/ОТ-2,5М 3.0.03 Пластина.m3d

Отвал/ОТ-2,5М 3.0.04 Пластина.m3d

Отвал/ОТ-2,5М 0.2.00 Палец.cdw

Отвал/ОТ-2,5М 3.0.04 Пластина.cdw

Отвал/ОТ-2,5М 3.0.02 Ребро.cdw

Отвал/ОТ-2,5М 3.0.02 Ребро.m3d

Отвал/ОТ-2,5М 2.0.03 Перемычка.m3d

Отвал/ОТ-2,5М 0.0.02 Ось.cdw

Отвал/ОТ-2,5М 1.0.05 Балка.m3d

Отвал/ОТ-2,5М 2.0.05 Накладка.m3d

Отвал/ОТ-2,5М 3.0.03 Пластина.cdw

Отвал/ОТ-2,5М 2.0.04 Ухо.cdw

Отвал/ОТ-2,5М 1.0.01 Зеркало.m3d

Отвал/ОТ-2,5М 2.0.01 Балка.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
