Отвал тракторный снегоуборочный

Отвал тракторный снегоуборочный предназначен для установки на трактор МТЗ-82.
Отвал предназначен для очистки проезжей части, улиц, дорог, тротуаров и площадок с твердым покрытием.
Технические характеристики:
Длина отвала: 2500 мм;
Высота отвала: 660 мм;
Масса: 135 кг;
Рабочая скорость: до 25 км/ч;
Максимальная высота снега: 300 мм;
Поворот отвала: ручной, фиксация пальцем;
Изделие изготовлено (2 экз.) и опробовано в реальных условиях. Замечаний при эксплуатации нет.

Состав: Сборочный чертеж, деталировка, 3D модель

Софт: КОМПАС-3D 19.1

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
Отвал тракторный снегоуборочный

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.01.000 СБ # Кронштейн.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.004 # Уголок нижний.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.013 # Шайба усиливающая.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.010 # Косынка верхняя.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.3 Пластина прижимная.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.11 Косынка верхняя .m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.2 Лист гнутый.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.8. Пластина-проушина.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.4.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.14 Шайба усиливающая.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.13 Косынка нижняя малая.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/СБ ОТВАЛ.a3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.6 Планка связующая.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.12 Косынка нижняя большая.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/Кронштейн/

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/Кронштейн/поз.1.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/Кронштейн/СБ Кронштейн.a3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/Кронштейн/поз.3.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/Кронштейн/поз.2.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.10.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.9. Пластина верхняя опорнаяm3d.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.7 Уголок верхний.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/3D модель/поз.5 Уголок нижний.m3d

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.000 СБ # Отвал снегоуборочный ОС-82.cdw

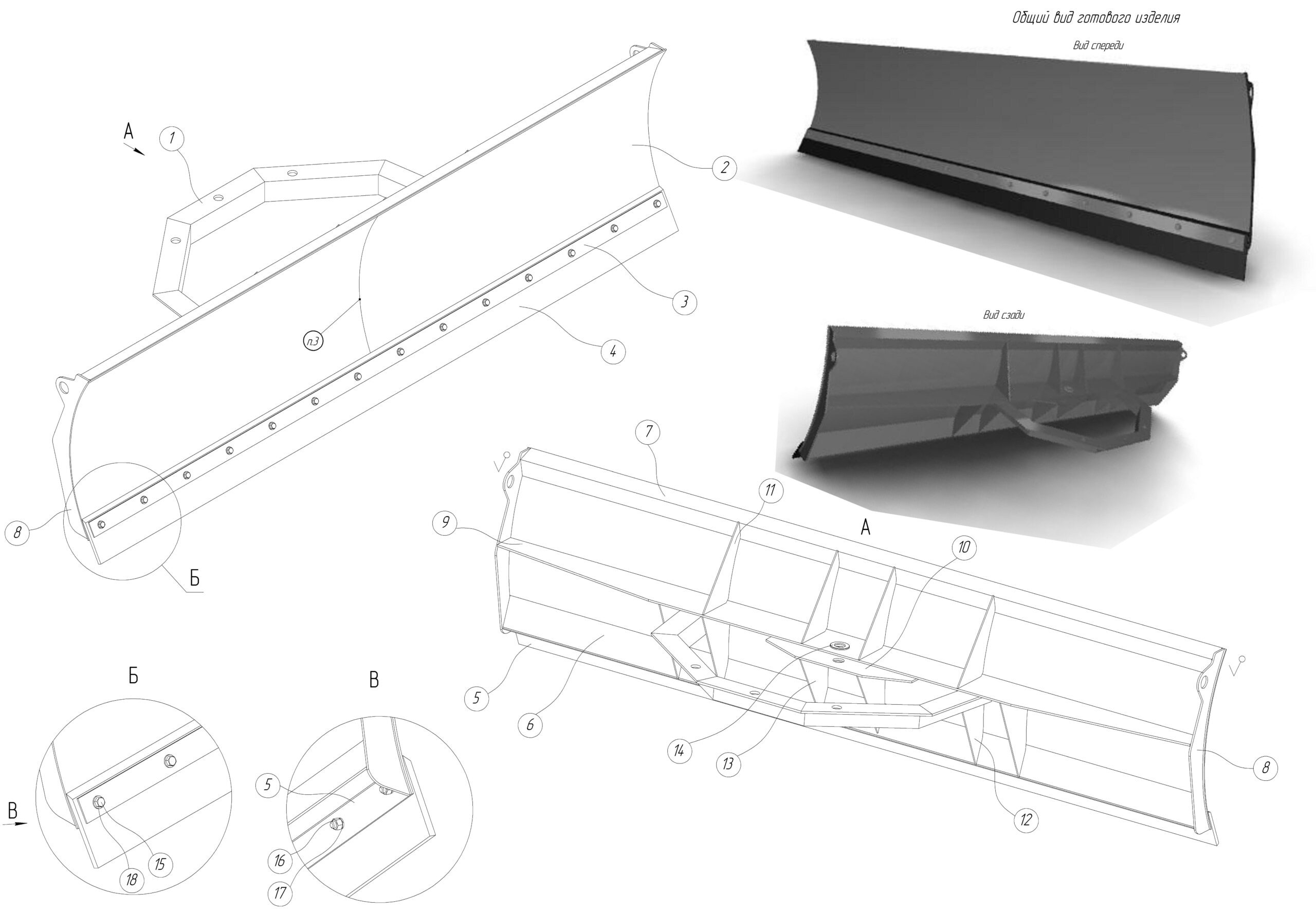

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/Титульный.jpg

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.000 # Титульный лист.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.001 # Лист гнутый.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.011 # Косынка нижняя большая.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.008 # Пластина опорная верхняя.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.002 # Пластина прижимная.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.007 # Пластина-проушина.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.005 # Планка связующая.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.009 # Пластина опорная нижняя.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.012 # Косынка нижняя малая.cdw

Отвал Трактор МТЗ 82 (УВПиМ 3-я база)/РМС.140.00.003 # Пластина-отбойник.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
