Передвижная дробительно-сортировочная установка: расчет основных параметров

ИРНИТУ
кафедра строительные, дорожные машины и гидравлические системы
Передвижная дробительно-сортировочная установка: расчет основных параметров
Иркутск 2022

Исходные данные:

Производительность -15м3/час. Материал – гравий; максимальный размер загружаемого куска DМАХ =210мм.; предел прочности материала на сжатие σ =160 МПа.

Готовый продукт: песок0 – 3мм., щебень – фракций 3 – 10;10 – 20;
20 – 30 мм.

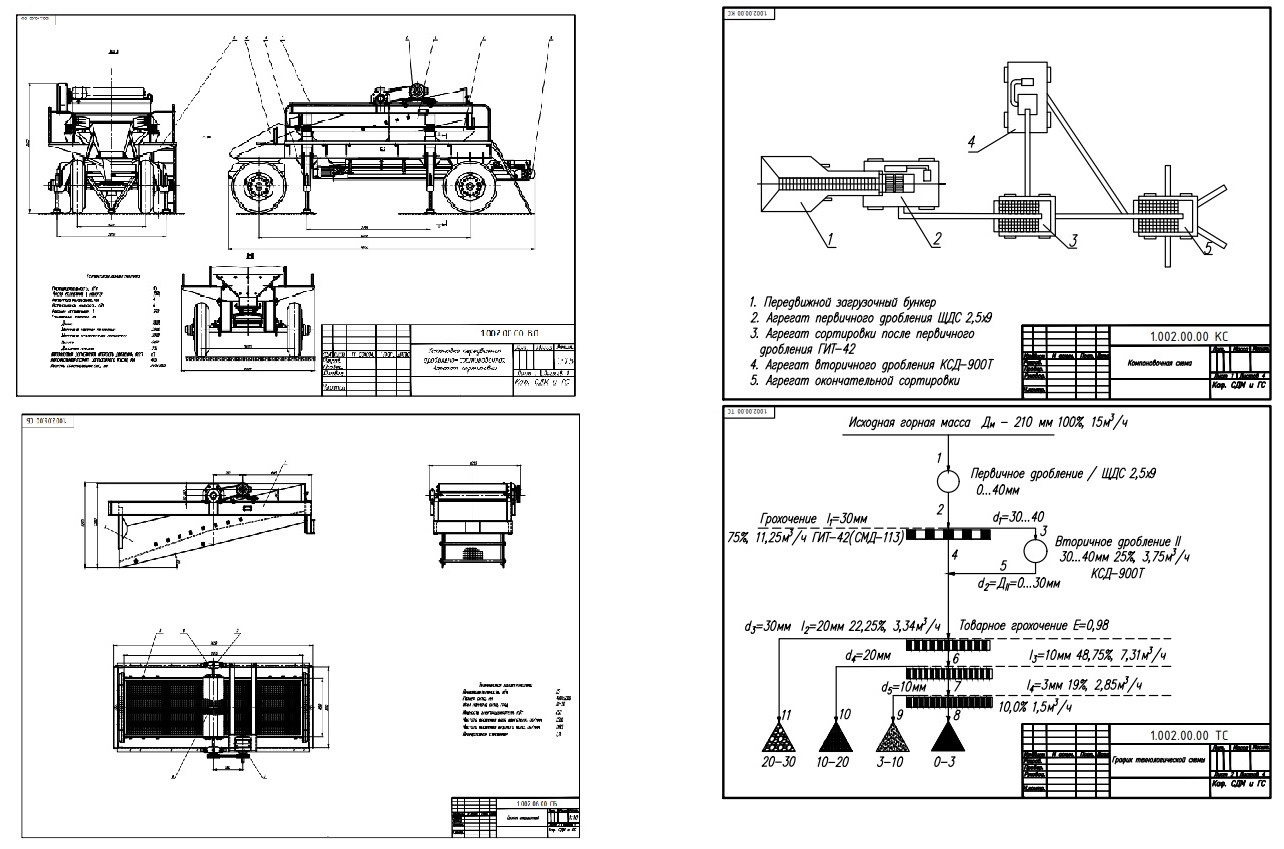

Агрегат сортировки после первичного дробления

Содержание
Введение……………………………………………………………………………..4
1 Расчет гранулометрического состава горной массы дробленного продукта и подбор оборудования……………………………………………………………….5
1.1 Исходные данные……………………………………………………………..5
1.2 Определение состава горной массы…………………………………………5
1.3 Характеристика дробилки ЩДС-2,5х9……………………………………...6
1.4 Определение разгрузочной щели дробилки………………………………...6
1.5 Подбор дробилок второй стадии…………………………………………….8
1.6 Сводная ведомость материала по фракциям………………………………..9
1.7 Подбор грохотов и расчет площади сит……………………………………10
2 Расчет грохота……………………………………………………………………12
2.1 Определение проектных размеров………………………………………….12
2.2 Определение рациональных режимов работы……………………………..12
2.3 Определение статического момента массы дебаланса……………………13
2.4 Определение усилий, действующих в конструкции………………………13
2.5 Расчет дебаланса……………………………………………………………..13
2.6 Выбор пружин для упругих опор..………………………………………….14
2.7 Определение мощности привода и выбор двигателя……………………...15
2.8 Расчет вала вибровозбудителя.……………………………………………..17
2.9 Выбор и расчет подшипников………………………………………………19
Заключение………………………………………………………………………....22
Список используемых источников.………………………………………………23
