Пескоразбрасыватель ПРК-9

Пескоразбрасыватель ПРК предназначен для установки в кузове или на шасси автомобилей КАМАЗ, МАЗ, КрАЗ, УРАЛ, ЗИЛ и использования в зимний период для распределения на проезжей части противогололедных материалов.
1 Тип - Легкосъемный, бункерного типа с транспортером и разбрасывателем
2 Установка на автомобиль (внутренняя длина кузова не менее 4500 мм)
• КАМАЗ-6520
• КАМАЗ-6522
• КАМАЗ-6540
• МАЗ-5516
• МАЗ-6516
• МАЗ-6517
• КрАЗ-65055
• УРАЛ-5833134
• УРАЛ-63685
• УРАЛ-6563
3 Объём бункера, куб.м, не менее 8
4 Вместимость бункера, куб.м, не менее 9
5 Ширина обрабатываемой полосы, м 4…8
6 Плотность посыпки, г/кв.м. 10…500
7 Производительность по нанесению противогололёных материалов, кв.м/ч, не менее 40000
8 Тип транспортера Скребковый, на круглозвенных цепях
9 Привод механизмов Гидравлический
10 Тип разбрасывателя Дисковый
11 Рабочая скорость, км/ч, не более 40
12 Транспортная скорость, км/ч, не более 60
13 Габаритные размеры (без подрамника и опор; разбрасыватель в транспортном
положении), мм, не более
длина 4500
ширина 2200
высота 1800
14 Увеличение габарита за платформу
автомобиля по длине, мм, не более 1000
15 Масса пескоразбрасывателя, кг, не более 2500
16 Марки масел, примняемых в гидросистеме пескоразбрасывателя
• ВМГЗ ТУ 38.101479-86
• АМГ-10 ГОСТ 6794-75
• АУ ТУ 38.101232-89
• допускается И-30А ГОСТ 20799-88, М8В 2 (Г 2 ) ГОСТ 8581-78
17 Количество обслуживающего персонала, чел 1

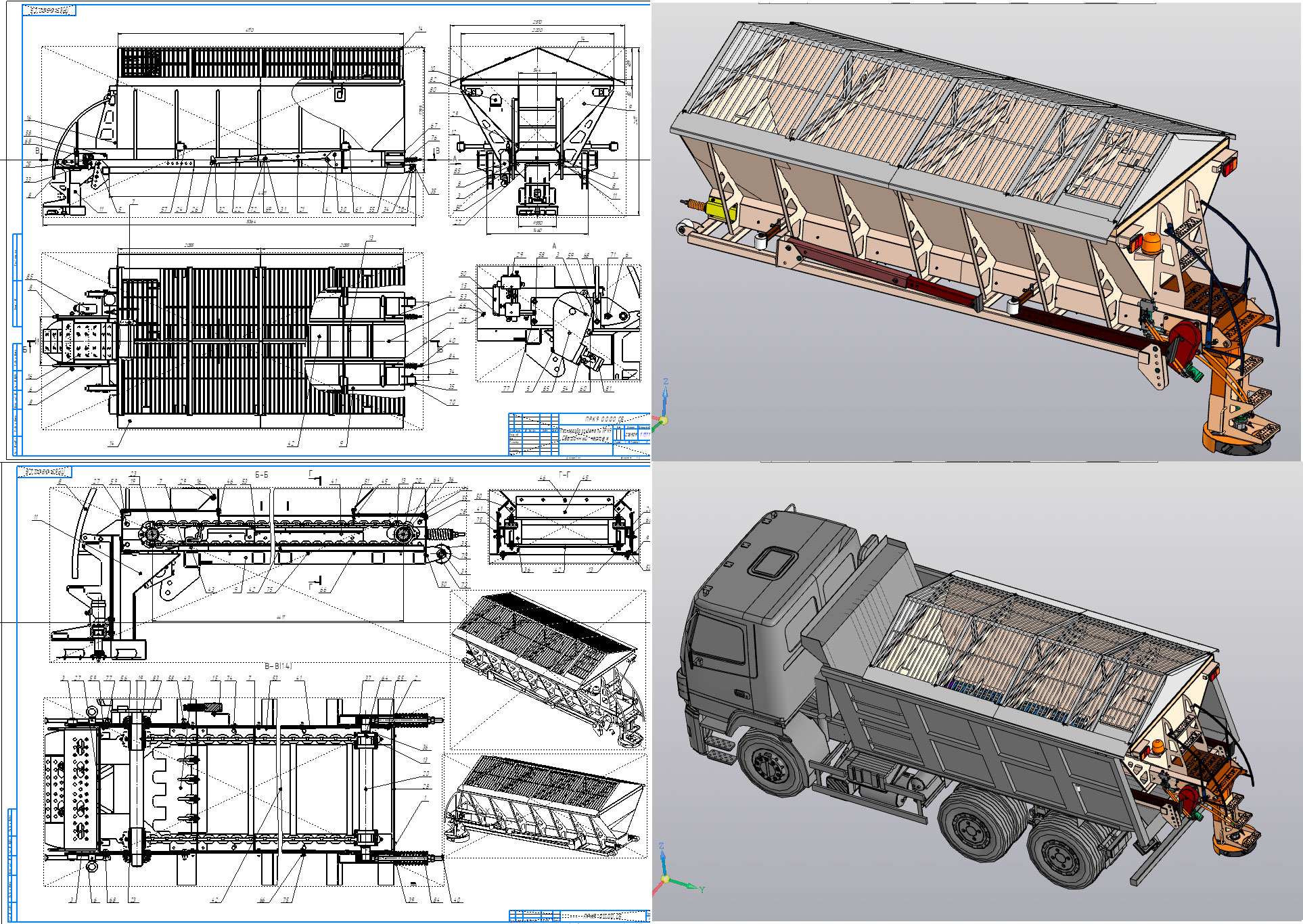

Состав: 3D Сборка и деталировка

Софт: КОМПАС-3D 20

Файлы:
ПРК9/
ПРК9/EO Tee Reducer TR22_15_15L71X.m3d
ПРК9/песок 9.m3d
ПРК9/ПРК9 11.1.00 Тройник.cdw
ПРК9/ПРК9 0.0.29 Крышка.m3d
ПРК9/ПРК9 0.0.11 Ось.cdw
ПРК9/ПРК9 5.0.02 Ролик упорный.cdw
ПРК9/РВД-7.a3d
ПРК9/ПРК9 11.0.01 Кронштейн.m3d
ПРК9/ПРК9 3.4.11 Втулка.cdw
ПРК9/ПРК9 9.2.01 Пруток.cdw
ПРК9/ПРК9 0.0.23 Шпилька.m3d
ПРК9/ПРК9 3.3.00 Кожух.spw
ПРК9/ПРК9 3.1.03 Стенка.m3d
ПРК9/ПРК9 9.1.02 Пруток.cdw
ПРК9/ПРК9 1.0.21 Балка.cdw
ПРК9/ПРК9 1.0.10 Ребро.cdw
ПРК9/ПРК9 0.1.02 Пластина.m3d
ПРК9/ПРК9 1.0.20 Балка.m3d
ПРК9/ПРК9 1.0.31 Пластина.cdw
ПРК9/ПРК9 9.3.02 Ухо.m3d
ПРК9/ПРК9 6.0.00 Транспортер.cdw
ПРК9/ПРК9 3.1.05 Стенка.m3d
ПРК9/ПРК9 3.0.02 Корпус.m3d
ПРК9/ПРК9 1.0.02 Балка.m3d
ПРК9/ПРК9 3.1.11 Ступенька.m3d
ПРК9/ПРК9 9.0.13 Пруток.m3d
ПРК9/ПРК9 9.0.11 Перемычка.m3d
ПРК9/ПРК9 3.2.04 Ручка.m3d
ПРК9/ПРК9 3.3.03 Экран.m3d
ПРК9/ПРК9 3.0.08 Пластина.cdw
ПРК9/ПРК9 1.0.01 Балка.m3d
ПРК9/ПРК9 0.0.19 Накладка.cdw
ПРК9/ПРК9 3.0.02 КорпусВ2.m3d
ПРК9/ПРК9 3.1.09 Втулка.m3d
ПРК9/ПРК9 0.4.01 Крышка.cdw
ПРК9/ПРК9 0.0.19 Накладка.m3d
ПРК9/EO Union tee T15LCFX.m3d
ПРК9/ПРК9 3.0.08 Пластина.m3d
ПРК9/ПРК9 1.0.36 Ухо строповочное.cdw
ПРК9/ПРК9 1.0.03 Стенка.cdw
ПРК9/ПРК9 1.0.21 Балка.m3d
ПРК9/ПРК9 9.1.01 Пруток.cdw
ПРК9/ПРК9 0.15.01 Козырек.cdw
ПРК9/ПРК9 9.0.08 Перемычка.m3d
ПРК9/ПРК9 9.0.12 Пруток.m3d
ПРК9/ПРК9 6.0.01 Скребок.m3d
ПРК9/ПРК9 1.0.00 Бункер.cdw
ПРК9/ПРК9 0.3.03 Втулка.cdw
ПРК9/ПРК9 1.0.18 Ступенька.cdw
ПРК9/ПРК9 9.0.06 Конек.m3d
ПРК9/РВД-2.a3d
ПРК9/ПРК9 3.2.05 Накладка.m3d
ПРК9/Регулятор потока VPR3.m3d
ПРК9/ПРК9 1.0.29 Перемычка.cdw
ПРК9/ПРК9 9.0.14 Втулка.cdw
ПРК9/ПРК9 0.0.31 Шторка.m3d
ПРК9/ПРК9 0.8.00 Фиксатор.a3d
ПРК9/ПРК9 9.1.00 Крышка.a3d
ПРК9/ПРК9 1.0.09 Кронштейн мигалки.cdw
ПРК9/ПРК9 3.2.03 Плита.m3d
ПРК9/ПРК9 0.15.01 Козырек.m3d
ПРК9/ПРК9 8.1.06 Патрубок.cdw
ПРК9/ПРК9 0.3.04 Палец.cdw
ПРК9/планка.m3d
ПРК9/ПРК9 8.0.00 Бак гидравлический в сборе.a3d
ПРК9/ПРК9 9.3.00 Щиток откидной.spw
ПРК9/ПРК9 1.1.00 Кронштейн.spw
ПРК9/ПРК9 9.3.01 Пластина.m3d
ПРК9/ПРК9 0.0.08 Подошва передняя.cdw
ПРК9/ПРК9 0.0.09 Щиток.m3d
ПРК9/Стекло 3.m3d
ПРК9/ПРК9 9.0.07 Фронтон.cdw
ПРК9/ПРК9 8.1.02 Дно.cdw
ПРК9/РВД-6.a3d
ПРК9/ПРК9 3.1.01 Цапфа.cdw
ПРК9/ПРК9 0.3.05 Ухо.m3d
ПРК9/ПРК9 9.0.08 Перемычка.cdw
ПРК9/ПРК9 0.16.05 Стойка.cdw
ПРК9/Пружина подвески МТЗ - 82 50-3001022-А1.cdw
ПРК9/ПРК9 2.0.02 Профиль.cdw
ПРК9/ПРК9 2.0.00 Бандаж.spw
ПРК9/ПРК9 3.4.10 Ступица.a3d
ПРК9/ПРК9 9.2.02 Пруток.cdw
ПРК9/ПРК9 3.1.03 Стенка.cdw
ПРК9/ПРК9 6.0.01 Скребок.cdw
ПРК9/ПРК9 1.0.20 Балка.cdw
ПРК9/ПРК9 9.0.03 Стойка наклонная.m3d
ПРК9/ПРК9 9.1.03 Пруток.cdw
ПРК9/ПРК9 0.3.00 Корпус.spw
ПРК9/ПРК9 0.4.00 Крышка в сборе.a3d
ПРК9/ПРК9 3.1.08 Кронштейн.cdw
ПРК9/ПРК9 1.0.22 Балка.m3d
ПРК9/ПРК9 0.3.04 Труба.cdw
ПРК9/Стекло.a3d
ПРК9/ПРК9 3.0.00 Разбрасыватель.a3d
ПРК9/ПРК9 0.0.13 Ось.m3d
ПРК9/ПРК9 8.1.03-01 Стенка.cdw
ПРК9/ПРК9 3.1.09 Втулка.cdw
ПРК9/ПРК9 8.1.00 Бак гидравлический.cdw
ПРК9/ПРК9 5.1.02 Балка.m3d
ПРК9/ПРК9 0.15.00 Козырек в сборе.spw
ПРК9/ПРК9 11.0.02 Шайба.m3d
ПРК9/ПРК9 3.2.00 Кронштейн.cdw
ПРК9/ПРК9 3.2.03 Плита.cdw
ПРК9/ПРК9 0.0.04 Стойка.m3d
ПРК9/ПРК9 0.0.31 Шторка.cdw
ПРК9/ПРК9 8.1.02 Дно.m3d
ПРК9/ПРК9 0.0.02 Вал натяжителя.m3d
ПРК9/ПРК9 0.15.04 Пластина.cdw
ПРК9/ФП-132.a3d
ПРК9/ПРК9 5.1.01 Кронштейн боковой.m3d
ПРК9/ПРК9 9.2.02 Пруток.m3d
ПРК9/ПРК9 0.0.18 Сухарь.cdw
ПРК9/ПРК9 1.0.08 Козырек защитный.m3d
ПРК9/ПРК9 11.1.00 Тройник.a3d
ПРК9/ПРК9 0.8.01 Палец.cdw
ПРК9/ПРК9 3.0.01 Вал тарелки.m3d
ПРК9/ПРК9 0.0.22 Тяга.cdw
ПРК9/ПРК9 0.16.01 Труба.m3d
ПРК9/ПРК9 11.0.01 Кронштейн.cdw
ПРК9/ПРК9 9.0.00 Решетка.a3d
ПРК9/ПРК9 0.16.04 Кронштейн.m3d
ПРК9/ПРК9 0.0.26 Дно.cdw
ПРК9/ПРК9 0.7.00 Фиксатор.a3d
ПРК9/ПРК9 9.0.13 Пруток.cdw
ПРК9/ПРК9 1.0.14 Заглушка.cdw
ПРК9/ПРК9 5.0.00 Упор.spw
ПРК9/ПРК9 0.0.04 Стойка.cdw
ПРК9/ПРК9 3.1.05 Стенка.cdw
ПРК9/Корпус фонаря.m3d
ПРК9/РВД-5.a3d
ПРК9/ПРК9 1.0.22 Балка.cdw
ПРК9/STR_070_4_B_xx_xxx_P01_rev00.m3d
ПРК9/ПРК9 5.1.00 Кронштейн.cdw
ПРК9/ПРК9 0.7.00 Фиксатор.cdw
ПРК9/ПРК9 0.15.03 Направляющая.m3d
ПРК9/ПРК9 1.1.00 Кронштейн.a3d
ПРК9/ПРК9 0.0.21 Втулка.m3d
ПРК9/ПРК9 3.4.00 Диск.a3d
ПРК9/ПРК9 8.1.01 Стенка.m3d
ПРК9/ПРК9 1.0.69 Ребро.m3d
ПРК9/ПРК9 2.0.00 Бандаж.cdw
ПРК9/РВД-1.a3d
ПРК9/ПРК9 0.0.26 Дно.m3d
ПРК9/MPF_100_2_x_G3_xxx_x_x_P01_rev00.m3d
ПРК9/ПРК9 9.0.11 Перемычка.cdw
ПРК9/ПРК9 9.0.14 Втулка.m3d
ПРК9/ПРК9 9.0.16 Пластина.m3d
ПРК9/ПРК9 0.0.09-01 Щиток.m3d
ПРК9/ПРК9 0.0.00 Пескоразбрасыватель ПРК9.spw
ПРК9/ПРК9 9.0.16 Пластина.cdw
ПРК9/ПРК9 2.0.01 Профиль.cdw
ПРК9/ПРК9 Цепь.a3d
ПРК9/ПРК9 1.0.15 Кронштейн.cdw
ПРК9/ПРК9 9.1.00 Крышка.spw
ПРК9/ПРК9 1.0.07 Кронштейн габаритов.m3d
ПРК9/ПРК9 1.1.01 Пластина.m3d
ПРК9/ПРК9 1.3.01 Уголок.m3d
ПРК9/ПРК9 1.3.00 Кронштейн.a3d
ПРК9/РВД-4.a3d
ПРК9/ПРК9 5.1.01 Кронштейн боковой.cdw
ПРК9/ПРК9 0.3.05 Ухо.cdw
ПРК9/ПРК9 0.0.15 Ось.m3d
ПРК9/ПРК9 0.9.01 Палец.m3d
ПРК9/ПРК9 0.0.01 Вал ведущий.m3d
ПРК9/ПРК9 1.0.08 Козырек защитный.cdw
ПРК9/ПРК9 0.3.03 Втулка.m3d
ПРК9/ПРК9 1.0.68 Пластина.cdw
ПРК9/!Кронштейн.m3d
ПРК9/ПРК9 9.0.09 Пруток.m3d
ПРК9/ПРК9 0.0.17 Ролик.m3d
ПРК9/ПРК9 1.0.01 Балка.cdw
ПРК9/ПРК9 9.0.05 Стойка.cdw
ПРК9/ПРК9 0.9.00 Фиксатор.cdw
ПРК9/ПРК9 2.0.02 Профиль.m3d
ПРК9/ПРК9 1.0.37 Труба.m3d
ПРК9/Звездочка/
ПРК9/Звездочка/спецболт.m3d
ПРК9/Звездочка/ПР 0.0.10(ПМ2) Звездочка.m3d
ПРК9/Звездочка/ПР 0.0.10(ПМ1) Звездочка.m3d
ПРК9/Звездочка/звездочка + цепь.a3d
ПРК9/Звездочка/скребок.m3d
ПРК9/Звездочка/ПР 0.0.10 Звездочка.m3d
ПРК9/Звездочка/скоба.m3d
ПРК9/Звездочка/ПР 0.0.10-01 Звездочка.cdw
ПРК9/Звездочка/ПР 0.0.10-01 Звездочка.m3d
ПРК9/Звездочка/ПР 0.0.10-01(ПМ2) Звездочка.m3d
ПРК9/Звездочка/ПР 0.0.10-01(ПМ1) Звездочка.m3d
ПРК9/Звездочка/ПРК9 0.0.05-01 Звездочка1.m3d
ПРК9/Звездочка/ПР 0.0.10 Звездочка1.m3d
ПРК9/Звездочка/скребок2.m3d
ПРК9/Звездочка/ПР 0.0.10 Звездочка.cdw
ПРК9/гидравлика.a3d
ПРК9/звено.m3d
ПРК9/ПРК9 0.3.01 Втулка.m3d
ПРК9/ПРК9 1.0.00 Бункер.a3d
ПРК9/ПРК9 0.0.12 Ось.m3d
ПРК9/ПРК9 5.1.00 Кронштейн.a3d
ПРК9/РВД-3.a3d
ПРК9/ПРК9 9.0.01 Балка поперечная.m3d
ПРК9/ПРК9 1.0.30 Кронштейн.cdw
ПРК9/ПРК9 3.3.03 Экран.cdw
ПРК9/ПРК9 1.0.05 Стенка.m3d
ПРК9/ПРК9 3.1.00 Рама.a3d
ПРК9/ПРК9 3.2.06 Ступенька.m3d
ПРК9/Сборка с маз.cdw
ПРК9/ПРК9 0.0.03 Стойка.m3d
ПРК9/ПРК9 3.0.02 Корпус(отливка).m3d
ПРК9/ПРК9 9.0.15 Втулка.m3d
ПРК9/ПРК9 1.1.02 Пластина.cdw
ПРК9/ПРК9 9.1.03 Пруток.m3d
ПРК9/ПРК9 0.0.16 Ролик передний.cdw
ПРК9/ПРК9 1.1.00 Кронштейн.cdw
ПРК9/ПРК9 0.0.27 Дно.m3d
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/EO Swivel nut elbow EW15LOMD71.c3d
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/EO Swivel nut elbow EW15LOMD71.stp
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/_EO EO2-FORM Funktionsmutter FORM15LCF.m3d
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/_EO Swivel nut elbow EW15LOMD71_1.m3d
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/EO Swivel nut elbow EW15LOMD71.a3d
ПРК9/PARKER_EOSwivelnutelbowEW15LOMD71/readme-and-terms-of-use-3d-cad-models.txt
ПРК9/Стекло 2.m3d
ПРК9/ПРК9 8.1.05 Перемычка.m3d
ПРК9/ПРК9 3.0.02 Корпус(В2).cdw
ПРК9/ПРК9 8.1.01 Стенка.cdw
ПРК9/ПРК9 1.0.31 Пластина.m3d
ПРК9/ПРК9 1.0.09 Кронштейн мигалки.m3d
ПРК9/Пружина подвески МТЗ - 82 50-3001022-А1.m3d
ПРК9/ПРК9 5.0.01 Ось.cdw
ПРК9/ПРК9 11.1.02 Штуцер.m3d
ПРК9/ПРК9 3.2.01 Стенка.m3d
ПРК9/ПРК9 3.4.01 Тарелка.cdw
ПРК9/ПРК9 9.0.10 Косынка.cdw
ПРК9/ПРК9 9.2.00 Задвижка.a3d
ПРК9/ПРК9 9.0.01 Балка поперечная.cdw
ПРК9/ПРК9 9.0.15 Втулка.cdw
ПРК9/ПРК9 11.2.00 Тройник.cdw
ПРК9/COP-Sentry_Federal_Signal_Beacon.m3d
ПРК9/TA_46_B_xx_x_x_x_1_P01_rev00.m3d
ПРК9/ПРК9 9.0.09 Пруток.cdw
ПРК9/ПРК9 0.0.12 Ось.cdw
ПРК9/ПРК9 8.1.00 Бак гидравлический.spw
ПРК9/ПРК9 9.0.17 Ухо.m3d
ПРК9/ПРК9 3.4.10 Ступица.spw
ПРК9/ПРК9 1.0.15 Кронштейн.m3d
ПРК9/ПРК9 0.0.10 Ось.cdw
ПРК9/ПРК9 5.0.00 Упор.a3d
ПРК9/ПРК9 1.3.01 Уголок.cdw
ПРК9/ПРК9 0.0.32 Планка.cdw
ПРК9/ПРК9 3.4.12 Фланец.m3d
ПРК9/ПРК9 0.16.03 Пластина.m3d
ПРК9/ПРК9 0.0.10 Ось.m3d
ПРК9/ПРК9 0.3.04 Палец.m3d
ПРК9/МАЗ-6501В5-420-001.m3d
ПРК9/ПРК9 9.0.02 Балка продольная.m3d
ПРК9/ПРК9 11.2.01 Переходник.cdw
ПРК9/ПРК9 3.2.02 Стенка.cdw
ПРК9/ПРК9 3.1.00 Рама.cdw
ПРК9/ПРК9 0.0.16 Ролик передний.m3d
ПРК9/ПРК9 0.0.05-01 Звездочка.m3d
ПРК9/ПРК9 0.15.00 СБ Козырек в сборе.cdw
ПРК9/ПРК9 11.2.01 Переходник.m3d
ПРК9/ПРК9 0.16.06 Стойка.cdw
ПРК9/с маз.a3d
ПРК9/ПРК9 1.0.68 Пластина.m3d
ПРК9/ПРК9 0.16.00 Поручень.cdw
ПРК9/ПРК9 5.0.00 Упор.cdw
ПРК9/ПРК9 1.3.00 Кронштейн.spw
ПРК9/ПРК9 8.1.06 Патрубок.m3d
ПРК9/ПРК9 2.0.00 Бандаж.a3d
ПРК9/ПРК9 0.0.14 Ось.cdw
ПРК9/ПРК9 0.0.18 Сухарь.m3d
ПРК9/ПРК9 1.1.01 Пластина.cdw
ПРК9/ПРК9 6.0.00 Транспортер.a3d
ПРК9/ПРК9 0.0.09-01 Щиток.cdw
ПРК9/ПРК9 0.0.29 Крышка.cdw
ПРК9/ПРК9 0.0.01 Вал ведущий.cdw
ПРК9/полузвено.m3d
ПРК9/Штуцер М22х1,5-G1_2.m3d
ПРК9/ПРК9 9.2.01 Пруток.m3d
ПРК9/UCF 210.m3d
ПРК9/ПРК9 9.0.00 Решетка.cdw
ПРК9/ПРК9 1.3.00 Кронштейн.cdw
ПРК9/ПРК9 8.1.00 Бак гидравлический.a3d
ПРК9/ПРК9 3.1.08 Кронштейн.m3d
ПРК9/ПРК9 1.0.02 Балка.cdw
ПРК9/ПРК9 5.0.01 Ось.m3d
ПРК9/ПРК9 1.0.33 Накладка.cdw
ПРК9/ПРК9 0.16.00 Поручень.a3d
ПРК9/ПРК9 8.1.03-01 Стенка.m3d
ПРК9/ПРК9 1.0.37 Труба.cdw
ПРК9/ПРК9 1.0.29 Перемычка.m3d
ПРК9/ПРК9 0.16.04 Кронштейн.cdw
ПРК9/Редуктор.a3d
ПРК9/ПРК9 0.3.00 Корпус.a3d
ПРК9/ПРК9 5.0.02 Ролик упорный.m3d
ПРК9/ПРК9 9.1.04 Втулка.m3d
ПРК9/ПРК9 0.7.01 Палец.m3d
ПРК9/ПРК9 3.0.02О Отливка корпус.m3d
ПРК9/ПРК9 0.0.13 Ось.cdw
ПРК9/ПРК9 0.16.01 Труба.cdw
ПРК9/ПРК9 9.1.01 Пруток.m3d
ПРК9/ПРК9 9.0.10 Косынка.m3d
ПРК9/ПРК9 1.0.06 Стенка.m3d
ПРК9/ПРК9 1.0.69 Ребро.cdw
ПРК9/ПРК9 3.4.02 Лопасть.m3d
ПРК9/ПРК9 0.4.02 Труба.m3d
ПРК9/ПРК9 0.0.02 Вал натяжителя.cdw
ПРК9/ПРК9 3.1.00 Рама.spw
ПРК9/ПРК9 1.0.06 Стенка задняя.cdw
ПРК9/ПРК9 0.0.14 Ось.m3d
ПРК9/Стекло 1.m3d
ПРК9/ПРК9 1.0.18 Ступенька.m3d
ПРК9/ПРК9 0.0.20 Кронштейн.m3d
ПРК9/ПРК9 0.7.01 Палец.cdw
ПРК9/ПРК9 9.3.02 Ухо.cdw
ПРК9/ПРК9 0.3.00-01 Корпус.spw
ПРК9/Отливка.cdw
ПРК9/ПРК9 0.3.02 Фланец.cdw
ПРК9/ПРК9 0.4.00 Крышка в сборе.cdw
ПРК9/ПРК9 11.0.00 Блок регуляторов.cdw
ПРК9/ПРК9 9.3.00 Щиток откидной.cdw
ПРК9/ПРК9 0.16.05 Стойка.m3d
ПРК9/ПРК9 8.1.04 Крышка.cdw
ПРК9/ПРК9 9.0.00 Решетка.spw
ПРК9/ПРК9 3.2.02 Стенка.m3d
ПРК9/ПРК9 9.1.04 Втулка.cdw
ПРК9/ПРК9 11.0.00 Блок регуляторов.a3d
ПРК9/Гидромотор _ MC-PN 160CD.m3d
ПРК9/ПРК9 0.1.01 Швеллер.cdw
ПРК9/ПРК9 0.16.06 Стойка.m3d
ПРК9/!Кронштейн2.m3d
ПРК9/ПРК9 3.0.00 Разбрасыватель.spw
ПРК9/ПРК9 0.16.00 Поручень.spw
ПРК9/ПРК9 0.3.04 Труба.m3d
ПРК9/Гидромотор _ MR80.m3d
ПРК9/ПРК9 0.9.00 Фиксатор.a3d
ПРК9/ПРК9 1.0.36 Ухо строповочное.m3d
ПРК9/ПРК9 1.0.10 Ребро.m3d
ПРК9/ПРК9 0.3.02 Фланец.m3d
ПРК9/ПРК9 0.0.05-01 Звездочка.cdw
ПРК9/ПРК9 0.1.00 Корпус натяжителя.spw
ПРК9/ПРК9 11.1.01 Переходник.m3d
ПРК9/ПРК9 9.0.05 Стойка.m3d
ПРК9/ПРК9 1.0.30 Кронштейн.m3d
ПРК9/ПРК9 0.8.01 Палец.m3d
ПРК9/ПРК9 0.1.03 Упор.m3d
ПРК9/ПРК9 0.1.00 Корпус натяжителя.cdw
ПРК9/ПРК9 8.1.05 Перемычка.cdw
ПРК9/ПРК9 9.0.17 Ухо.cdw
ПРК9/ПРК9 3.1.07 Уголок.m3d
ПРК9/ПРК9 3.1.07 Уголок.cdw
ПРК9/ПРК9 0.3.04-01 Палец.m3d
ПРК9/ПРК9 1.0.67 Пластина.m3d
ПРК9/ПРК9 0.15.06 Ребро.cdw
ПРК9/ПРК9 3.2.00 Кронштейн.a3d
ПРК9/ПРК9 9.0.07 Фронтон.m3d
ПРК9/ПРК9 3.1.06 Стенка.cdw
ПРК9/ПРК9 0.0.11 Ось.m3d
ПРК9/LVA_20_x_x_P_M12_S01_rev00.a3d
ПРК9/ПРК9 3.1.11 Ступенька.cdw
ПРК9/ПРК9 0.0.22 Тяга.m3d
ПРК9/ПРК9 9.0.03 Стойка наклонная.cdw
ПРК9/ПРК9 0.3.00 Корпус.cdw
ПРК9/ПРК9 0.8.00 Фиксатор.cdw
ПРК9/ПРК9 3.0.00 Разбрасыватель.cdw
ПРК9/ПРК9 0.15.02 Пластина.m3d
ПРК9/ПРК9 0.0.23 Шпилька.cdw
ПРК9/ПРК9 8.1.03 Стенка.m3d
ПРК9/ПРК9 0.3.01 Втулка.cdw
ПРК9/ПРК9 3.0.01 Вал тарелки.cdw
ПРК9/ПРК9 1.0.28 Косынка.cdw
ПРК9/ПРК9 3.3.00 Кожух.cdw
ПРК9/ПРК9 0.16.02 Стойка.m3d
ПРК9/ПРК9 0.1.01 Швеллер.m3d
ПРК9/ПРК9 0.0.25 Полка.cdw
ПРК9/ПРК9 0.1.00 Корпус натяжителя.a3d
ПРК9/ПРК9 3.4.11 Втулка.m3d
ПРК9/ПРК9 6.0.00 Транспортер.spw
ПРК9/ПРК9 0.0.17 Ролик.cdw
ПРК9/ПРК9 3.3.00 Кожух.a3d
ПРК9/ПРК9 3.2.00 Кронштейн.spw
ПРК9/песок 12.m3d
ПРК9/ПРК9 3.4.00 Диск.spw
ПРК9/ПРК9 2.0.01 Профиль.m3d
ПРК9/ПРК9 9.3.01 Пластина.cdw
ПРК9/ПРК9 9.3.00 Щиток откидной.a3d
ПРК9/ПРК9 0.1.03 Упор.cdw
ПРК9/ПРК9 0.0.27 Дно.cdw
ПРК9/ПРК9 3.4.00 Диск.cdw
ПРК9/ПРК9 0.15.03 Направляющая.cdw
ПРК9/ПРК9 0.0.07 Подошва задняя.m3d
ПРК9/ПРК9 3.2.05 Накладка.cdw
ПРК9/ПРК9 0.0.32 Планка.m3d
ПРК9/ПРК9 0.0.07 Подошва задняя.cdw
ПРК9/ПРК9 3.0.02 Корпус.cdw
ПРК9/ПРК9 11.1.01 Переходник.cdw
ПРК9/ПРК9 9.0.04 Перекладина.m3d
ПРК9/ПРК9 0.9.01 Палец.cdw
ПРК9/ПРК9 1.0.32 Кронштейн ролика2.m3d
ПРК9/ПРК9 0.15.00 Козырек в сборе.a3d
ПРК9/РВД-8.a3d
ПРК9/ПРК9 3.0.02О Отливка корпус(пенопласт).m3d
ПРК9/ПРК9 3.4.10 Ступица.cdw
ПРК9/ПРК9 0.0.21 Втулка.cdw
ПРК9/ПРК9 1.0.28 Косынка.m3d
ПРК9/ПРК9 9.2.00 Задвижка.spw
ПРК9/ПРК9 3.2.06 Ступенька.cdw
ПРК9/ПРК9 1.0.14-01 Заглушка.cdw
ПРК9/ПРК9 0.15.06 Ребро.m3d
ПРК9/ПРК9 8.0.01 Крышка.m3d
ПРК9/ПРК9 1.0.32 Кронштейн ролика.cdw
ПРК9/ПРК9 0.16.03 Пластина.cdw
ПРК9/ПРК9 1.1.02 Пластина.m3d
ПРК9/ПРК9 0.4.02 Труба.cdw
ПРК9/Регулятор потока VPR3(2).m3d
ПРК9/ПРК9 3.1.01 Цапфа.m3d
ПРК9/ПРК9 1.0.07 Кронштейн габаритов.cdw
ПРК9/ПРК9 9.0.06 Конек.cdw
ПРК9/ПРК9 9.0.12 Пруток.cdw
ПРК9/ПРК9 0.0.09 Щиток.cdw
ПРК9/ПРК9 0.15.04 Пластина.m3d
ПРК9/ПРК9 11.2.00 Тройник.a3d
ПРК9/ПРК9 9.2.00 Задвижка.cdw
ПРК9/ПРК9 1.0.00 Бункер.spw
ПРК9/ПРК9 0.0.00 Пескоразбрасыватель ПРК9.a3d
ПРК9/ПРК9 0.0.15 Ось.cdw
ПРК9/ПРК9 11.1.02 Штуцер.cdw
ПРК9/ПРК9 1.0.67 Пластина.cdw
ПРК9/ПРК9 0.1.02 Пластина.cdw
ПРК9/ПРК9 3.1.06 Стенка.m3d
ПРК9/ПРК9 11.0.00 Блок регуляторов.spw
ПРК9/ПРК9 8.1.03 Стенка.cdw
ПРК9/ПРК9 0.15.02 Пластина.cdw
ПРК9/ПРК9 5.1.02 Балка.cdw
ПРК9/ПРК9 0.0.00 Пескоразбрасывате ль ПРК9(для ТУ).cdw
ПРК9/ПРК9 3.4.02 Лопасть.cdw
ПРК9/ПРК9 3.3.01 Плита.m3d
ПРК9/ПРК9 0.0.03 Стойка.cdw
ПРК9/ПРК9 1.0.05 Стенка.cdw
ПРК9/ПРК9 3.0.07 Упор.cdw
ПРК9/ПРК9 0.0.08 Подошва передняя.m3d
ПРК9/ПРК9 0.0.06 Стойка.cdw
ПРК9/ПРК9 3.4.12 Фланец.cdw
ПРК9/ПРК9 8.1.07 Патрубок.cdw
ПРК9/ПРК9 3.4.01 Тарелка.m3d
ПРК9/песок 15.m3d
ПРК9/ПРК9 9.0.02 Балка продольная.cdw
ПРК9/ПРК9 0.0.06 Стойка.m3d
ПРК9/ПРК9 3.0.07 Упор.m3d
ПРК9/ПРК9 3.3.01 Плита.cdw
ПРК9/ПРК9 1.0.14 Заглушка.m3d
ПРК9/ПРК9 0.3.00-01 Корпус.cdw
ПРК9/ПРК9 9.1.00 Крышка.cdw
ПРК9/ПРК9 11.0.02 Шайба.cdw
ПРК9/ПРК9 8.1.04 Крышка.m3d
ПРК9/ПРК9 9.1.02 Пруток.m3d
ПРК9/ПРК9 1.0.03 Стенка.m3d
ПРК9/ПРК9 8.1.07 Патрубок.m3d
ПРК9/ПРК9 9.0.04 Перекладина.cdw
ПРК9/ПРК9 0.4.01 Крышка.m3d
ПРК9/ПРК9 3.2.01 Стенка.cdw
ПРК9/ПРК9 1.0.33 Накладка.m3d
ПРК9/ПРК9 1.0.14-01 Заглушка.m3d
ПРК9/ПРК9 0.0.25 Полка.m3d
ПРК9/ПРК9 3.2.04 Ручка.cdw
ПРК9/ПРК9 0.16.02 Стойка.cdw
ПРК9/ПРК9 0.0.00 Пескоразбрасыватель ПРК9.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Распределитель противоледных реагентов на базе МАЗ-5337
Рейтинг: 40
Софт: AutoCAD 2013
Состав: Пескоразбрасыватель на базе МА
0
6
110
935
Распределитель противоледных реагентов на базе МАЗ-5337
Навесной пескоразбрасыватель МТЗ-82
Рейтинг: 300
Софт: КОМПАС-3D 18
Состав: 3D Сборка
0
2
18
449
Навесной пескоразбрасыватель МТЗ-82

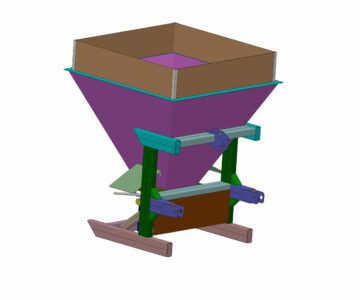

Пескоразбрасыватель к колёсному трактору МТЗ
Рейтинг: 200
Софт: SolidWorks 2011
Состав: 3D Сборка
0
1
1
157
Пескоразбрасыватель к колёсному трактору МТЗ

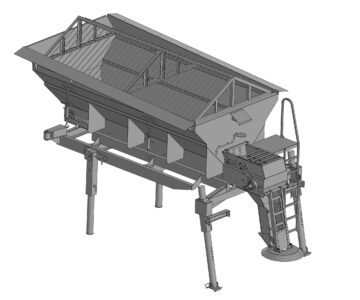

Пескоразбрасыватель ПРР
Рейтинг: 200
Софт: КОМПАС-3D 19
Состав: 3D Сборка и деталировка
1
13
23
711
Пескоразбрасыватель ПРР
Автор: Дмитрий
Дата: 2021-10-28
Просмотры: 1584
Язык: Русский Язык документа
Скачать актуальную
версию КОМПАС-3D
2 комментария
Вверх Вниз
    1
    KEZMAN
    2022-12-01 в 14:12 ⋅

    Здравствуйте, предусмотрен ли в конструкции транспортер или конвейер?

      2
      Дмитрий
      2022-12-01 в 14:39 ⋅

      Цепной, скребковьій транспортер.

Чтобы оставить комментарий, нужно войти на сайт
