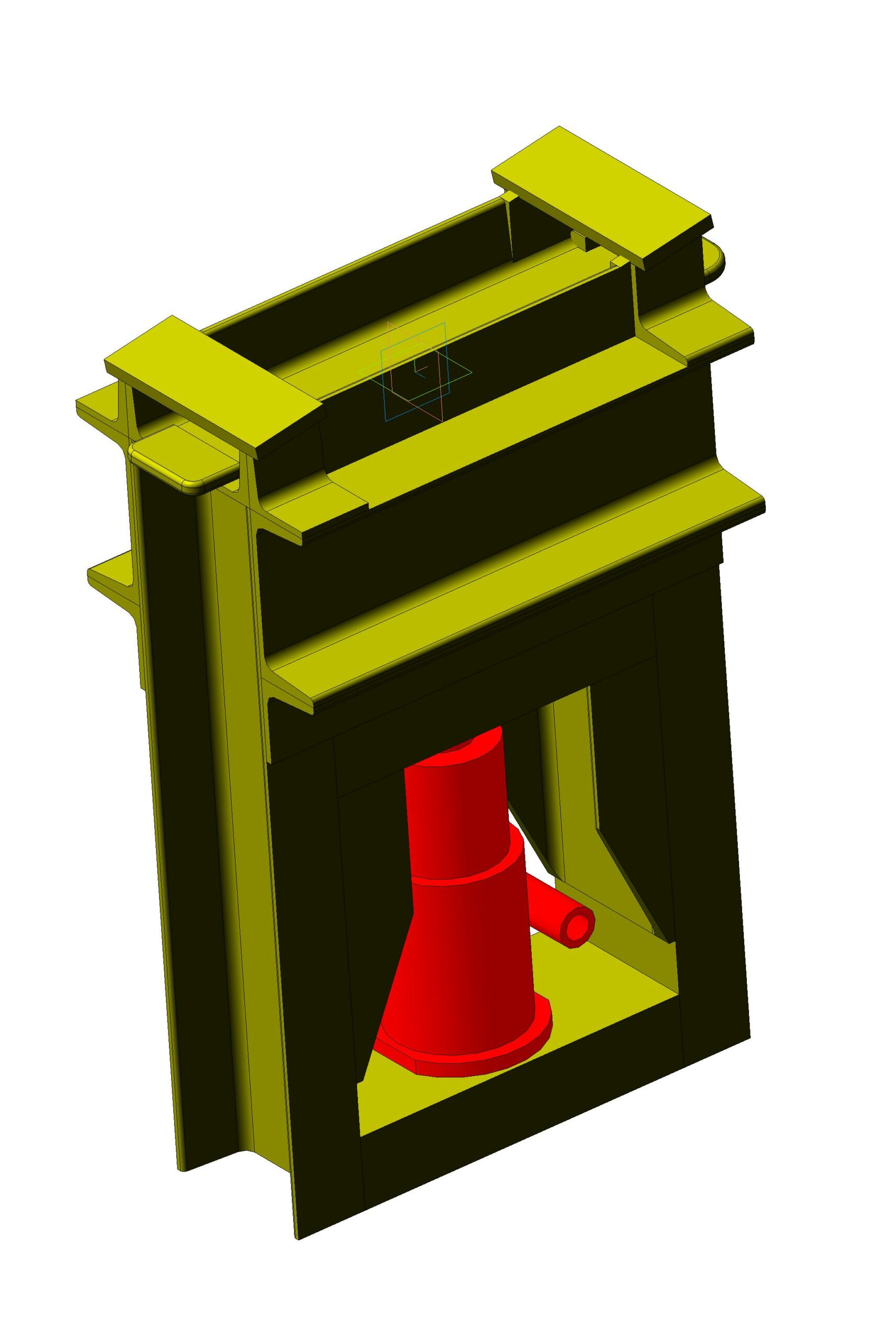

Пресс для формования кирпича 250х120х88 мм усилием Q=20 т посредством гидравлического домкрата. Жесткая рама из 12 швеллера, клиновой замок верхней крышки обеспечивают жесткость и прочность конструкции. Большая длина пуансона из 12-го швеллера обеспечивает скольжение без затирания внутри матрицы. Основной материал - швеллер №12У. Выбран домкрат 20 тонн БелАК БАК.00049, один из многих подходящих по размерам и усилию (нарисован приблизительно). Бюджет пресса по материалам - примерно 3500 руб., остальное в ваших руках. Детали и сборки отрисованы в настоящих размерах. Изделие "кирпич" на сборке скрыто, показать можно по правой кнопке мыши.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Пресс для кирпича Q=20 т
Пресс для кирпича Q=20 т
0
32
515
1
0
200
Автор
Александр
Воронцов
Дата
08.08.2017
Язык
Русский
Состав
3D сборка, 2D чертеж общего вида
Софт
КОМПАС-3D 15.1
Как открыть?
Содержимое архива
-
170803-01.00.00.a3d
-
170803-03.00.00.a3d
-
170803-02.00.03.m3d
-
-
170802-02.00.02.m3d
-
170803-00.00.01.m3d
-
170803-03.00.02.m3d
-
170803-02.00.00.a3d
-
170803-02.00.02.m3d
-
170803-01.00.02.m3d
-
170803-03.00.01.m3d
-
170803-01.00.03.m3d
-
Домкрат 20 тонн БелАК БАК.00049.m3d
-
170803-01.00.01.m3d
-
170803-00.00.00.cdw
-
170803-00.00.00.a3d
-
170803-02.00.04.m3d
-
170803-02.00.01.m3d
