Проект фронтального погрузчика на базе гусеничного трактора для строительства и содержания лесовозных дорог грузоподъемностью 35кН с основным ковшом

Сибирский государственный университет науки и технологий имени академика М.Ф. Решетнева
Кафедра ТМП
Курсовой проект по дисциплине "Проектирование специальных лесных машин"
На тему: "Проект фронтального погрузчика на базе гусеничного трактора для строительства и содержания лесовозных дорог грузоподъемностью 35кН с основным ковшом"
Красноярск 2017 г.

Курсовой проект на тему "Расчет челюстного гусеничного погрузчика" включает в себя: пояснительную записку, чертежи форматов А1, А2, А3, А4. Расчет, подтверждающий работоспособность выбранного погрузчика, занял 23 страницы формата А4, с использованием 64 формул, 3 таблиц и 1 рисунка. Для выполнения расчетов использовалось 4 библиографических источника.

Исходные данные:

Тип движителя - гусеничный;
Грузоподъемность (Qн ) – 35 кН;
Номинальное давление в гидроприводе ( Рном ) – 16 МПа;
Вид рабочего оборудования – основной ковш;

Содержание

Реферат 1
Введение 2
1. Исходные данные 3
2. Назначение и классификация 4
3. Расчет основных параметров самоходных погрузчиков. 7
3.1. Расчет основных параметров базовой машины и технологического оборудования гусеничного погрузчика. 7
3.2 Определение параметров рабочего органа гусеничного погрузчика. 10
4. Разработка технологического оборудования погрузчиков. 13
4.1 Расчет параметров и построение кинематической схемы механизма поворота челюстного захвата. 13
4.2 Расчет усилий на штоках гидроцилиндров привода поворота захвата 15
4.3. Расчёт параметров кинематики механизма подъёма стрелы. 16
4.4 Расчёт прочности элементов конструкции 20
Список использованной литературы. 23

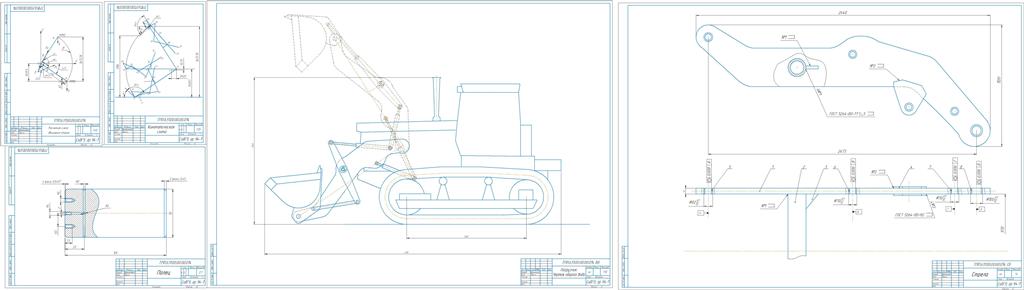

Состав: Кинематическая схема, деталировка (палец стрелы), расчетная схема движения стрелы, Стрела (СБ), Чертеж погрузчика (общий вид) Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проект фронтального погрузчика на базе гусеничного трактора для строительства и содержания лесовозных дорог грузоподъемностью 35кН с основным ковшом

Просмотр файлов
Poyasnitelnaya_zapiska.docx
Кинематическая схема.cdw
Палец А3.cdw
Расчетная схема движения стрелы.cdw
Стрела.cdw
Чертеж погрузчика.cdw
