КОМПАС 3D 18

Расчет фронтального погрузчика на базе гусеничного трактора ТТ-4 для строительства и содержания лесовозных дорог грузоподъемностью 25 кН с двухчелюстным ковшом

Сибирский государственный университет науки и технологий имени академика М.Ф.Решетнева
Кафедра технологий и машин природобостройства
Курсовой проект по дисциплине "Проектирование специальных лесных машин"
На тему: "Расчет фронтального погрузчика на базе гусеничного трактора ТТ-4 для строительства и содержания лесовозных дорог грузоподъемностью 25 кН с двухчелюстным ковшом"
Красноярск 2017

Исходные данные
Тип движителя - гусеничный;
Грузоподъемность (Qн ) – 25 кН;
Номинальное давление в гидроприводе ( Рном ) – 17,5 МПа;
Вид рабочего оборудования – двухчелюстной ковш;

Курсовой проект на тему "Расчет челюстного гусеничного погрузчика" включает в себя: пояснительную записку, чертежи форматов А1, А4. Расчет, подтверждающий работоспособность выбранного погрузчика, занял 23 страницы формата А4, с использованием 64 формул, 3 таблиц и 1 рисунка. Для выполнения расчетов использовалось 4 библиографических источника.

Содержание

Реферат 1
Введение 2
1. Исходные данные 3
2. Назначение и классификация 4
3. Расчет основных параметров самоходных погрузчиков. 7
3.1. Расчет основных параметров базовой машины и технологического оборудования гусеничного погрузчика. 7
3.2 Определение параметров рабочего органа гусеничного погрузчика. 10
4. Разработка технологического оборудования погрузчиков. 13
4.1 Расчет параметров и построение кинематической схемы механизма поворота челюстного захвата. 13
4.2 Расчет усилий на штоках гидроцилиндров привода поворота захвата 15
4.3. Расчёт параметров кинематики механизма подъёма стрелы. 16
4.4 Расчёт прочности элементов конструкции 20
Список использованной литературы. 23

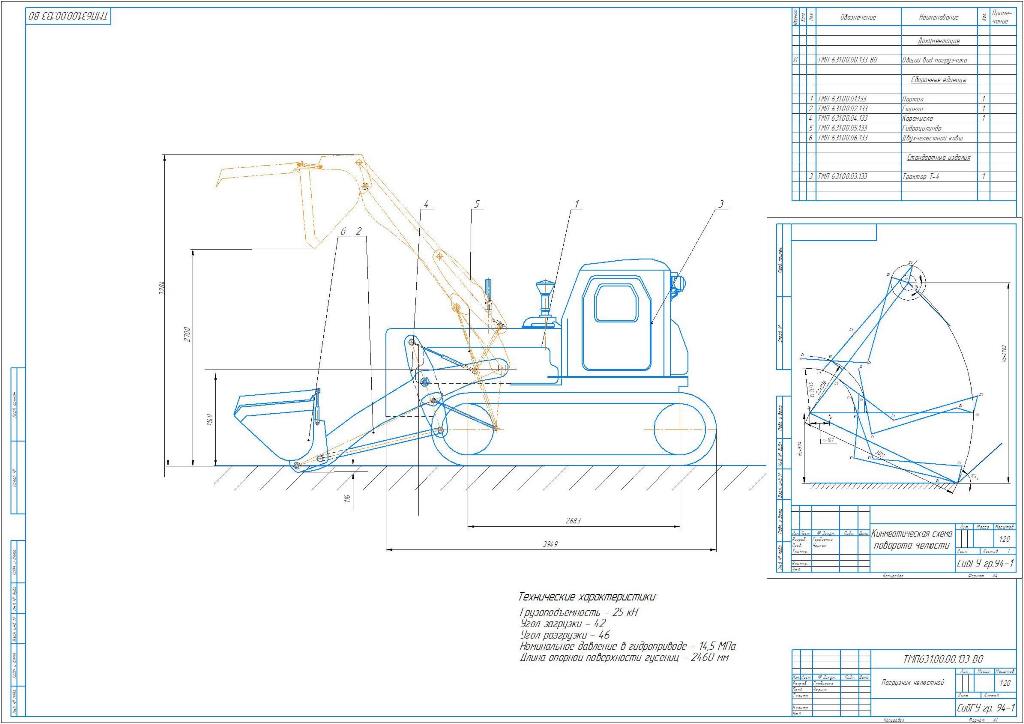

Состав: Поворот стрелы (КС), Челюстной погрузчик (СБ) Язык документа

Софт: КОМПАС-3D SP2

Каталог / Транспорт / Строительные, специальные и дорожные машины (СДМ) / Расчет фронтального погрузчика на базе гусеничного трактора ТТ-4 для строительства и содержания лесовозных дорог грузоподъемностью 25 кН с двухчелюстным ковшом

Просмотр файлов
Кинематика.cdw
Chelyustnoy_pogruzchik_12.cdw
Пояснительная записка и чертежи.docx
