Проектирование ГП механизма гидроударников экскаватора

Магнитогорский государственный технический университет им. Г.И.Носова
Кафедра: Горных машин и транспортно-технологических комплексов
Курсовой проект по дисциплине: Энергетические установки наземно транспортно-технологических средств
на тему: "Проектирование ГП механизма гидроударников экскаватора
Магнитогорск 2016г.

В настоящей работе предлагается сменное рабочее оборудование с ковшом активного действия, который включает в себя ковш с пятью гидроударными блоками.
Ковш активного действия представляет собой сварную конструкцию, отличающуюся от обычных ковшей тем, что с вместе жестко закрепленными зубьями имеет пять гидроударных устройства. Подвод рабочей жидкости к ударным устройствам осуществляется по гидромагистралям высокого давления, расположенным в рукояти и стенках корпуса.

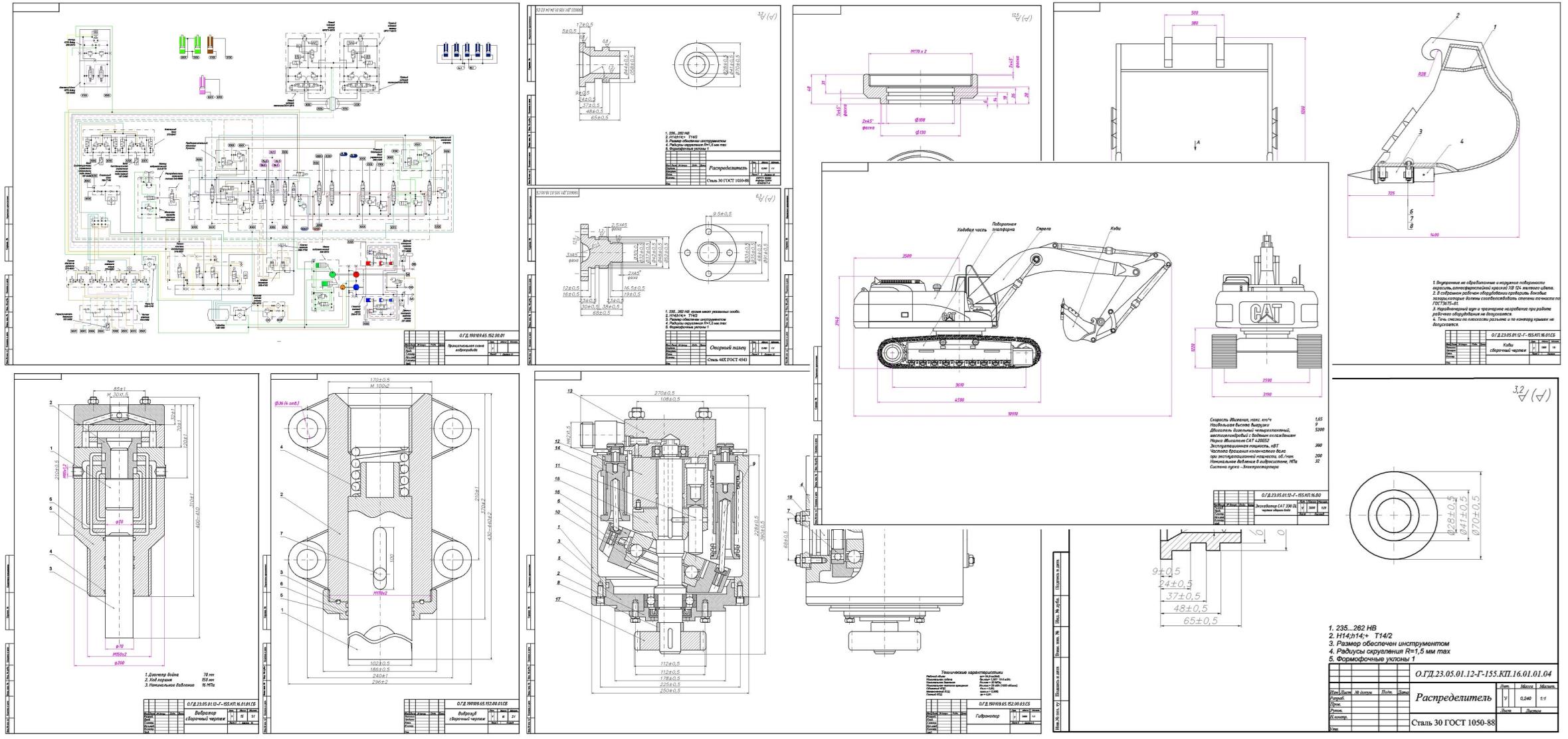

Состав: Гидросхема, экскаватор Cat (ОВ), Ковш (СБ), Гидронасос (СБ), Гидровибратор (СБ), Виброзуб (СБ), Деталировка, Спецификации Язык документа

Софт: AutoCAD 2017
