КОМПАС 3D 18

Проектирование конусной дробилки

Забайкальский Государственный Университет
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему: "Проектирование конусной дробилки ".
Чита 2015

Исходные данные:
- максимальный размер загружаемого материала - 60 мм.

В качестве прототипа выбираем конусную дробилку среднего дробления КСД-600.

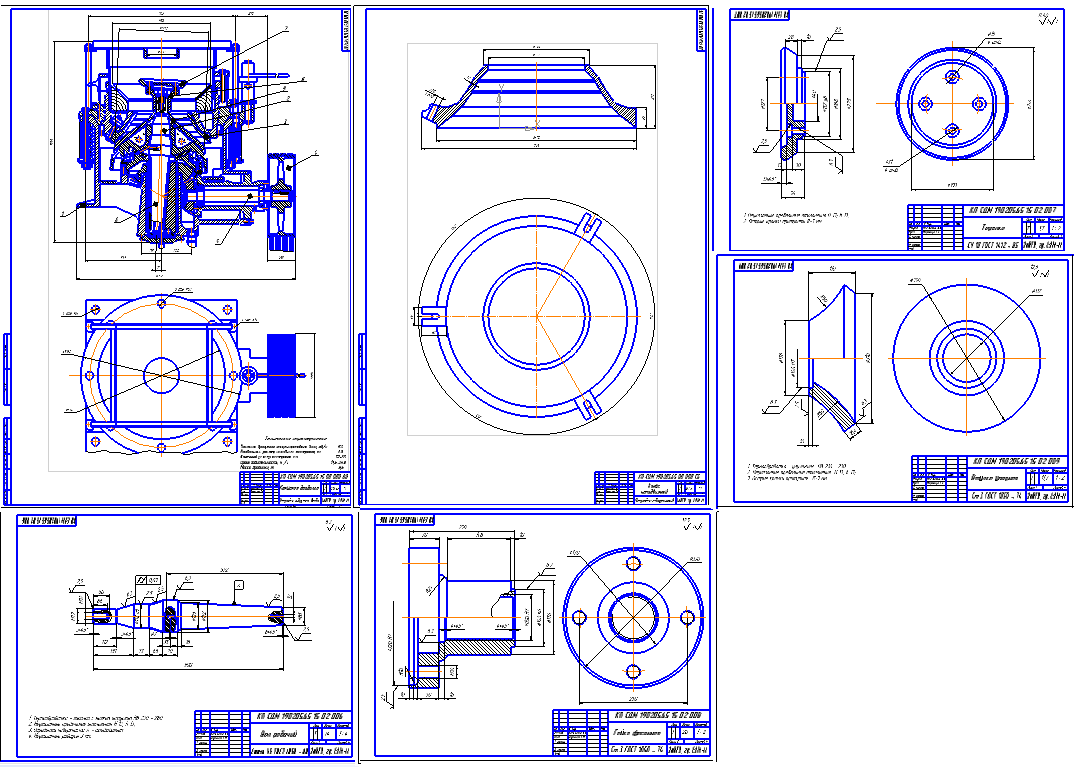

В графической части проекта выполнены 3 листа формата А1.
Построение чертежей производилось в КОМПАС-3D V14.

Введение 5
1 Конструкторская часть 6
1.1 Назначение, устройство конусной дробилки, принцип её работы 6
1.2 Выбор прототипа 10
1.3 Расчёт основных параметров дробилки 11
1.3.1 Угол захвата 11
1.3.2 Геометрические размеры основных элементов дробилки 11
1.3.3 Частота вращения эксцентриковой втулки 12
1.4 Расчёт мощности привода 12
1.5 Расчёт производительности 13
1.6 Расчёт на прочность деталей дробилки 14
1.6.1 Расчет шпоночного соединения 14
1.6.2 Расчёт эксцентрикового вала на прочность 15
2 Экономическая часть 18
3 Техника безопасности 23
Заключение 25
Список используемых источников 26

Состав: Конусная дробилка (ВО), Неподвижный конус (СБ), Деталировка (втулка упорная, гайка фасонная, тарелка, вал рабочий), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Дробилка конусная 60 мм/Деталировка.frw
Дробилка конусная 60 мм/Дробилка КСД-600 - ВО.cdw
Дробилка конусная 60 мм/Дробилка-СП.cdw
Дробилка конусная 60 мм/Конусная дробилка - пояснительная.doc
Дробилка конусная 60 мм/Неподвижный конус.cdw
Дробилка конусная 60 мм/Титульник готовый.doc
Дробилка конусная 60 мм
