Проектирование рабочего органа колесного асфальтоукладчика на базе ДС-199

Национальный Транспортный Университет, кафедра "Дорожных машин", специальность «Подъемно-транспортные, строительные, дорожные, мелиоративные машины и оборудование». Киев 2013

1. Літературний огляд конструкцій існуючих асфальтоукладальників
2. Техніко – економічне обґрунтування. Конструкція , принцип дії проектуючого асфальтоукладальника
3. Визначення основних параметрів асфальтоукладальника
3.1 Визначення робочої швидкості
3.2 Визначення місткості бункера
3.3 Розрахунок параметрів пластичних живильників
3.4 Визначення основних параметрів робочих органів
3.5 Визначення параметрів трамбую чого бруса
3.6 Тепловий розрахунок системи підігріву вигладжувальної плити
3.7 Тяговий розрахунок асфальтоукладальника і баланс потужностей
3.8 Тяговий баланс асфальтоукладальника
3.9 Розрахунок баланса потужності асфальтоукладальника
4. Розрахунок деталей на міцність
4.1. Розрахунок на міцність шнека
4.2. Розрахунок діючих сил на шнек
4.3. Розрахунок напружень
5. Розрахунок гідравлічних приводів асфальтоукладальника
6. Визначення техніко – економічних показників
6.1 Виробність асфальтоукладальника ДС – 199 без уширювачів
6.2 Виробність асфальтоукладальника з гідравлічним способом регулювання ширини робочого органу
6.3 Визначення обсягів робіт (річних) та прибутку
7. Охорона праці
8. Захист навколишнього середовища
Список використаної літератури

Базовым асфальтоукладчиком для создания данного является конструкция ДС-199, только рабочий орган видоизменен.

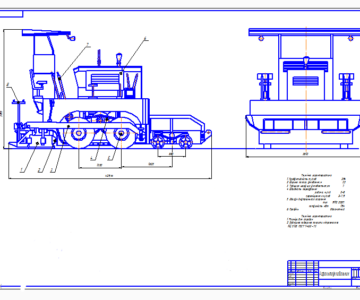

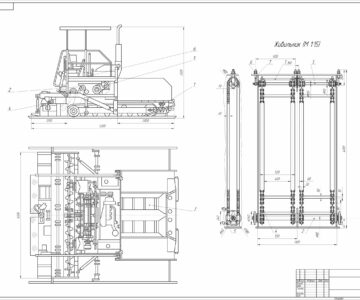

В данном проектируемых асфальтоукладчик вводится система выдвижения бруса. Система выдвижения бруса состоит из двухступенчатой выдвижной телескопической трубы с устройством для фиксации от поворота. Рабочий орган с помощью гидроцилиндра выдвигается по двухступенчатой телескопической трубе. Левая сторона рабочего органа смещена относительно правой вперед, что позволяет при составлении рабочего органа уменьшить габаритные размеры по ширине базы машины. На данном укладчика устанавливается система автоматики. Автоматическая неподвижная система «Стабилоской» для обеспечения ровности покрытия работает по сигналам датчиков поперечного и продольного профиля .

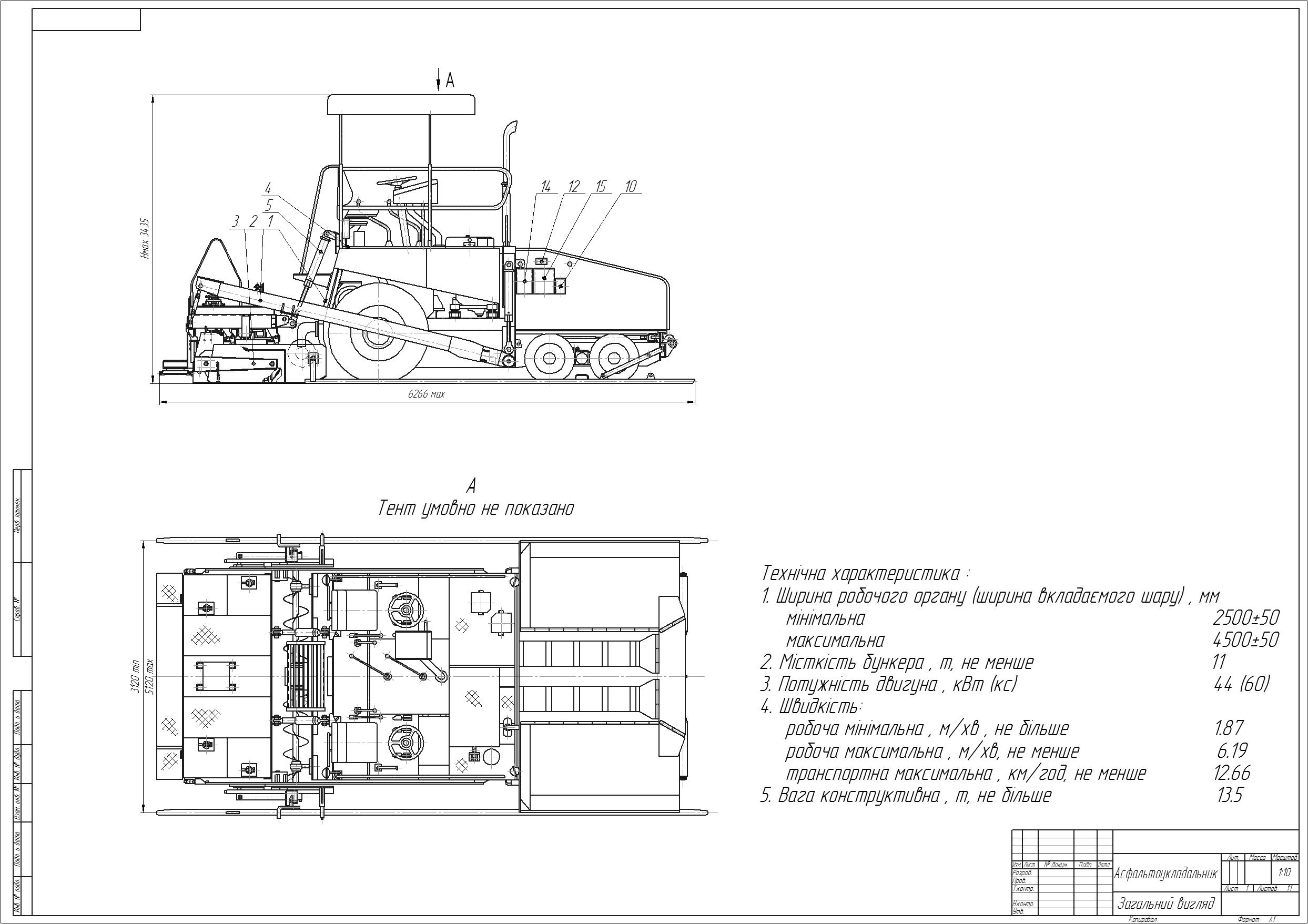

Технічна характеристика :
1. Ширина робочого органу (ширина вкладаємого шару) , мм
мінімальна 2500 50
максимальна 4500 50
2. Місткість бункера , т, не менше 11
3. Потужність двигуна , кВт (кс) 44 (60)
4. Швидкість:
робоча мінімальна , м/хв , не більше 1.87
робоча максимальна , м/хв, не менше 6.19
транспортна максимальна , км/год, не менше 12.66
5. Вага конструктивна , т, не більше 13.5
