Проектирование скрепера

Восточно-Казахстанский Государственный Технический Университет имени Д. Серикбаева
Кафедра "Технологические машины и транспорт"
Курсовой проект по дисциплине "Машины для земляных работ"
На тему "Проектирование скрепера"
Усть-Каменогорск 2018

Исходные данные: емкость ковша скрепера: 15 м3; масса скрепера: 17 000 кг; тип базовой машины: БелАЗ-531;
разрабатываемый узел – ковш скрепера; дальность транспортирования грунта L = 400 м; разрабатываемый грунт – суглинок; грунт разрабатывается под уклон i = 0,03; глубина резания С = 0,04 м.
СОДЕРЖАНИЕ:
Общие сведения о скрепере
Определение параметров ковша
Геометрические размеры ковша
Построение профиля ковша
Ножевая система ковша
Тяговый расчет
Определение силы подъема ковша
Механизм разгрузки ковша скрепера
Производительность скрепера
Список литературы

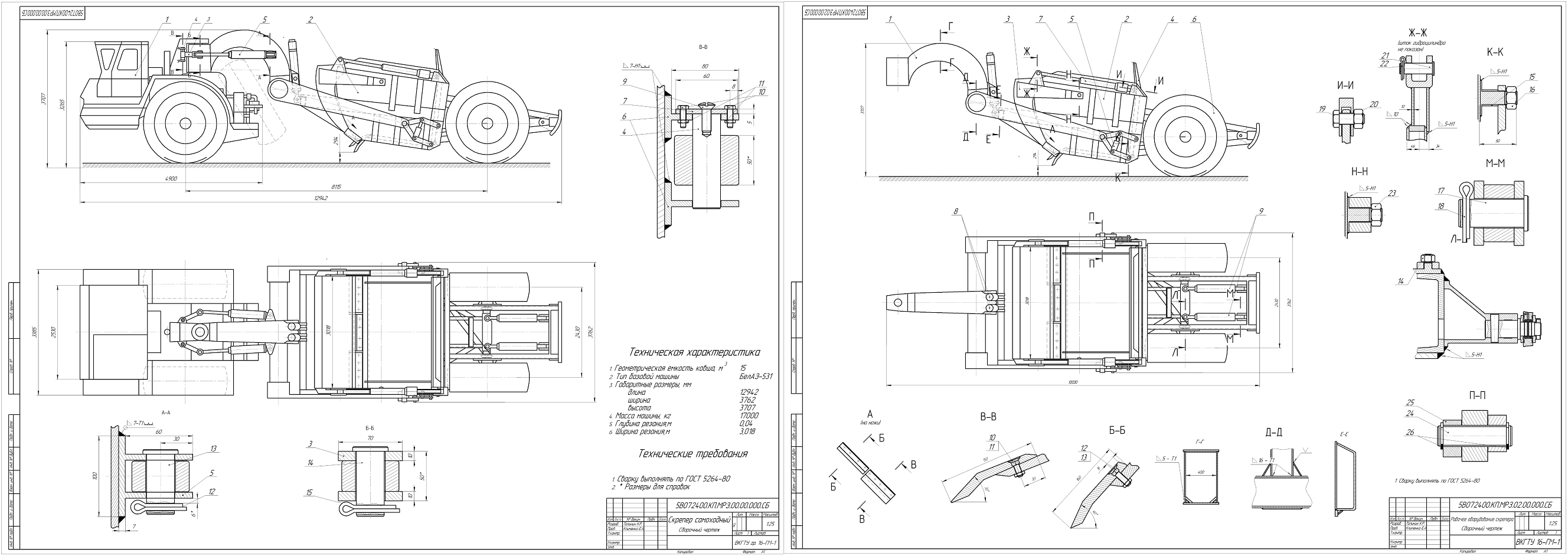

Состав: Cкрепер (СБ), спецификация, Скреперное оборудование (СБ), спецификация, ПЗ, пояснительные чертежи ковша и ножей скрепера (необходимо для ПЗ) Язык документа

Софт: КОМПАС-3D 16.1.13

Сайт: www

Файлы:
ковш.cdw
КУРСОВОЙ2.docx
ножи разрез.cdw
ножи схема.cdw
Рабочее оборудование скрепера _ 5B072400.КП.МРЗ.02.00.000.СБ.spw
рабочее оборудование скрепера СБ.cdw
Скрепер самоходный _ 5B072400.КП.МРЗ.00.00.000.spw
Скрепер самоходный СБ.cdw
