Проектирование прицепного скрепера и его узлов

Ростовский государственный университет путей сообщения
Кафедра транспортных машин и триботехники
Курсовой проект по дисциплине "Строительные и дорожные машины и оборудование"
На тему: "Проектирование прицепного скрепера и его узлов"
Ростов-на-Дону 2016

Исходные данные:
Емкость ковша - 4 м3;
Категория грунта - 3;
Глубина резания - 170 мм.

Проект содержит пояснительную записку 30 с., 5 рис., 4 источника, 1 приложение, 1 чертеж графического материала.
СКРЕПЕР, КОВШ, ПРОИЗВОДИТЕЛЬНОСТЬ, ЗАСЛОНКА, БАЗА
КОЛЕЯ, МОЩНОСТЬ, УСТОЙЧИВСТЬ, РАСЧЕТ, ЧЕРТЕЖ
Выполнены основные расчеты и разработан сборочный чертеж прицепного скрепера. Основные конструктивные показатели – вместимость ковша 4 м3. Дана методика определения себестоимости машино-смены машин и себестоимости разработки 1 м3 грунта. Затронуты основные правила техники безопасности при эксплуатации машин.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1. Назначение и устройство прицепного скрепера 6
2. Расчет основных параметров скрепера 8
3. Расчет ковша скрепера 9
4. Тяговый расчет 10
5. Определение мощности двигателя трактора-тягача 12
6. Определение производительности 13
7. Расчет устойчивости скрепера 15
8. Силы, действующие на прицепной скрепер 16
9. Расчет механизма подъема заслонки 18
10. Расчет задней стенки 21
11. Методика определения себестоимости машино-смены машин и себестоимости разработки 1 м3 грунта 23
12. Основные правила техники безопасности при эксплуатации машин 25
ЗАКЛЮЧЕНИЕ 28
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29
ПРИЛОЖЕНИЕ

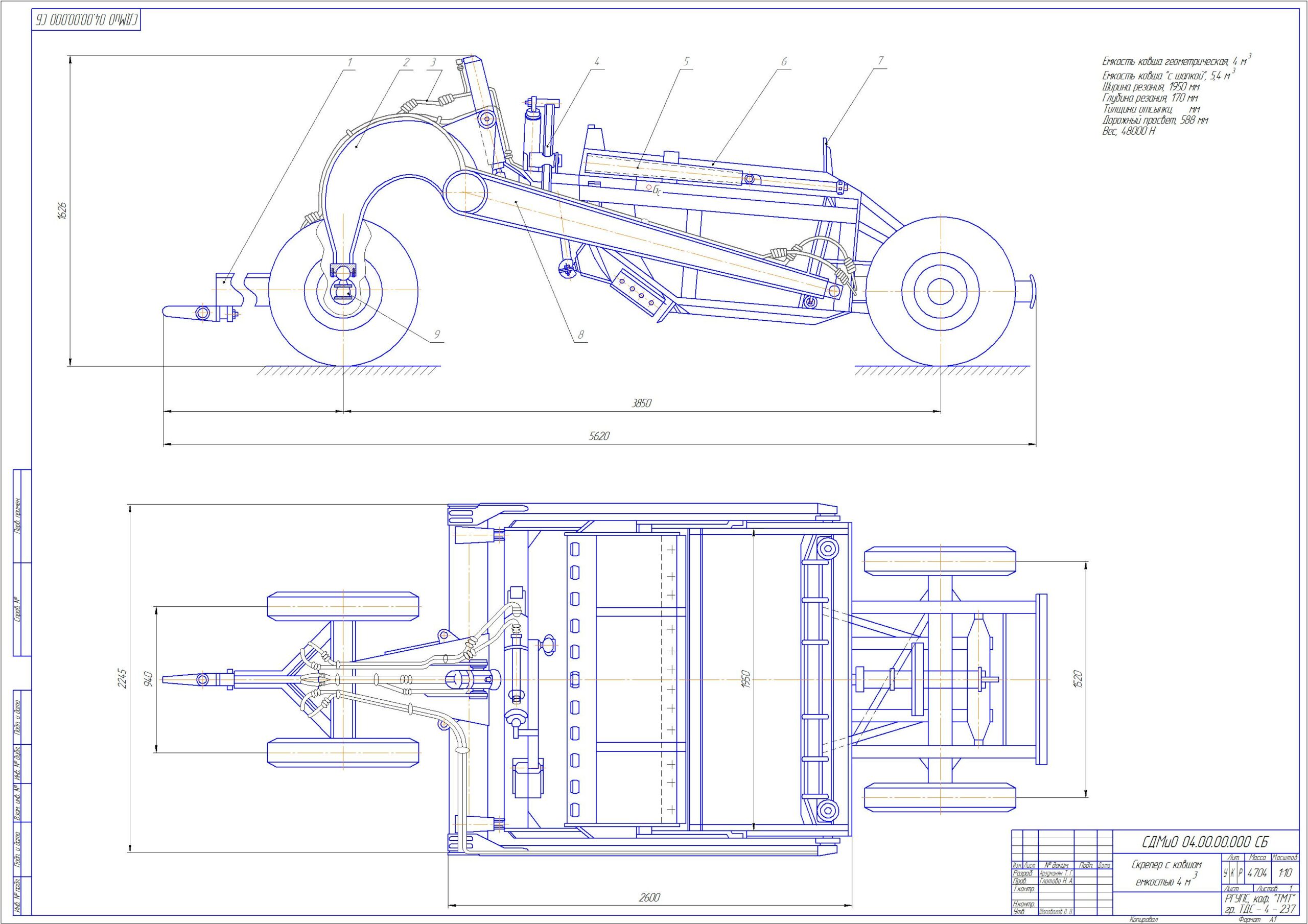

Состав: Прицепной скрепер с ковшом емкостью 4 м3 (СБ), Спецификация, Проектирование прицепного скрепера и его узлов (ПЗ) Язык документа
