Скрепер прицепной

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2010

Вступ............................................................................................................................................... 3
1 Стан питання і суть курсового проекту..............................................................................4
1.1 Приизначення, класифікація, загальна будова скреперів..............................................4
1.2 Технологія виконання скреперних робіт.........................................................................15
1.3 Основні напрямки удосконалення скреперів..................................................................26
1.4 Аналіз технічних рішень направлених на удосконалення ковша скрепера.................30
1.5 Конструкція проектованого скрепера і суть модернізації.............................................33
2. Розрахункок причіпного скрепера з роторним завантаженням грунту..........................36
2.1 Тяговий розрахунок скрепера до модернізації................................................................36
2.2 Тяговий розрахунок скрепера після модернізації...........................................................42
Література.........................................................................................................................................46
Тип скрепера - причіпний.
Базовий трактор:
тип - гусеничний промислового призначення
модель - Т-130
Місткість ковша ,м - 8 ±1,2
Ширина різання, мм - 2580
Глибина різання, мм - 350
Число коліс - 4
Кирування робочим органом - гідравлічне
Спосіб розвантаження - примусовий

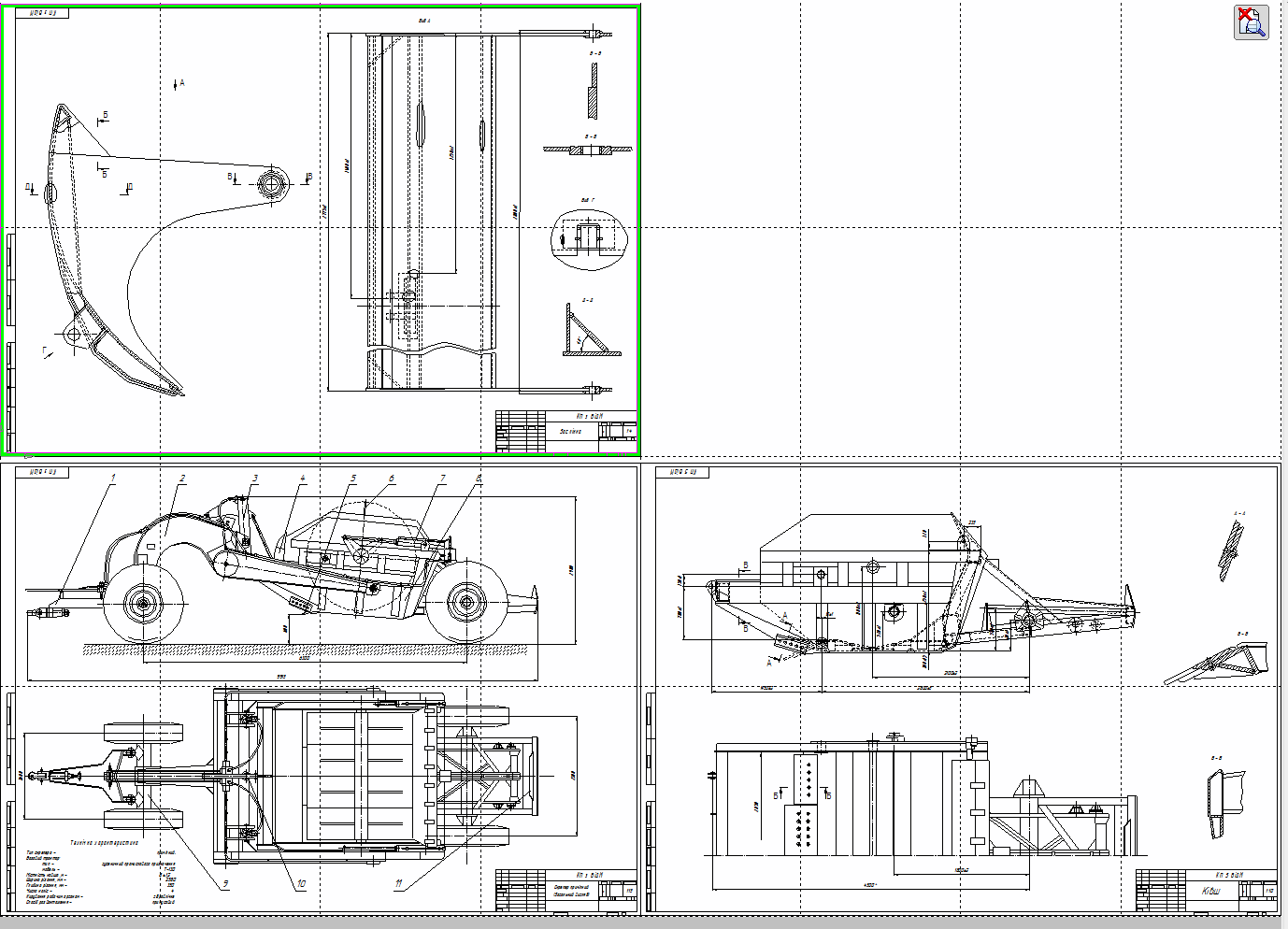

Состав: Общий вид (ВО), Ковш (СБ), Заслонка (СБ)., ПЗ, Специфікации Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Записка\Зміст.doc
Записка\Літеретура.doc
Записка\Розділ 1.1.doc
Записка\Розділ 1.2..doc
Записка\Розділ 1.3..doc
Записка\Розділ 1.4.doc
Записка\Розділ 1.5.doc
Записка\Розділ 2.1.doc
Записка\Розділ 2.2.doc
Записка\Специфікація до листа №1 .doc
Записка\Титулка.doc
Листи\~$гальний вигляд.cd~
Листи\~$Ківш.cd~
Листи\Загальний вигляд.cdw
Листи\Заслінка.cdw
Листи\Ківш.cdw
Записка
Листи
