Расчет параметров скрепера прицепного

Сибирский государственный университет путей сообщения
Кафедра «Подъемно-транспортные, путевые, строительные и дорожные машины»
Курсовая работа по дисциплине «Строительные и дорожные машины»
Новосибирск 2018

Исходные данные:
скрепер полуприцепной, с принудительной разгрузкой, свободной загрузкой. В блок первичной защиты КП, золотниковые распределители Р1, Р2, Р3, манометры для замера давления в напорной и сливной магистралях, фильтр Ф1 – для очистки рабочей жидкости. Блок первичной защиты настроен на Р = 24 МПа. Рабочее давление в системе Р = 16 МПа.
Содержание:
1. Назначение, схема общего устройства, описание работы машины
2. Описание гидравлической схемы машины
3. Определение основных параметров машины
3.1 Вес скрепера
3.2 Параметры ковша
3.3 Размеры и тип пневматических шин
3.4 Определение суммарного сопротивления при наборе грунта.
3.5 Выбор толкача
3.6 Построение кривой буксования
4. Определение основных параметров рабочего органа
4.1 Расчет механизмов скрепера
4.2 Расчет механизма подъема и опускания ковша
4.3 Расчет механизма управления заслонкой
4.4 Расчет механизма разгрузки
5. Определение эксплуатационной производительности скрепера
6. Основные требования по безопасности скреперных работ
Список использованной литературы

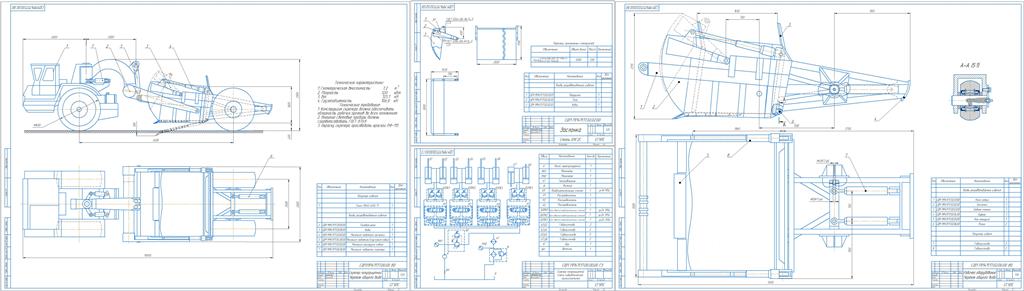

Состав: Скрепер самоходный (ВО), Рабочее оборудование (ВО), заслонка (ВО), Гидравлическая схема Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Расчет параметров скрепера прицепного

Скрепер самоходный\Гидравлическая схема.cdw
Скрепер самоходный\Заслонка.cdw
Скрепер самоходный\Медведев СДМ.docx
Скрепер самоходный\Рабочее оборудование.cdw
Скрепер самоходный\Самоходный скрепер.cdw
Скрепер самоходный
